DOI: 10.1016/j.compscitech.2022.109577
本工作制备了基于热固性-热塑性核壳纳米纤维的快速自愈碳纤维/环氧树脂复合材料,以提高自愈复合材料的愈合效率和愈合响应性。在热塑性共聚酰胺(PA)壳的熔融温度与包封环氧树脂固化剂的固化温度相匹配的前提下,采用同轴静电纺丝法制备了核壳纳米纤维。层间断裂后,熔化的PA壳在愈合温度下破裂并释放所有核。PA的热膨胀为愈合提供了额外的驱动力。因此,核壳共同作为愈合剂,迅速填充受损区域,实现充分的愈合潜力。核壳纳米纤维的掺入使抗弯强度提高了16.11%,损伤的复合材料在130℃下愈合20min后达到了89.96%的恢复率。分层表面表明了核壳纳米纤维的增韧和愈合机理。此外,还详细讨论了沉积时间对愈合效率的影响。

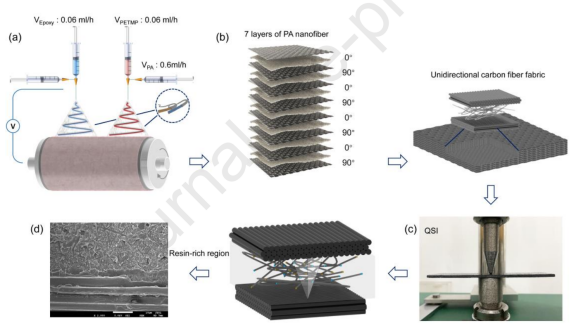

图1.基于PA核壳纳米纤维的自愈合复合材料示意图:(a)PA核壳纳米纤维的制备,(b)自愈合复合材料,(c)准静态压痕试验,(d)PA核壳纳米纤维修复了层间损伤。

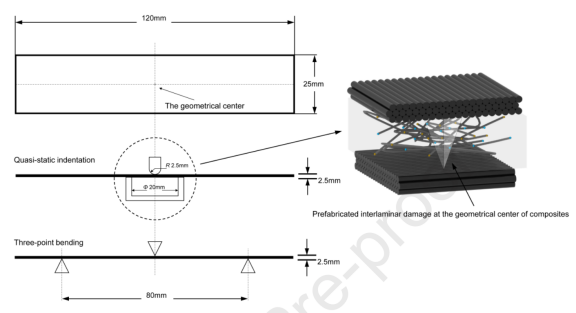

图2.准静态压痕和三点弯曲试验的损伤位置和尺寸。
图3.PA和环氧树脂基体在加热温度下的潜在反应。
图4.(a,b)纯PA纳米纤维、(c,d)环氧树脂-PA纳米纤维和(e,f)硫醇-PA纳米纤维的SEM图像及其直径分布。纯PA纳米纤维是通过将无核材料(VCore:VShell=0:1)注入内针来制备的。
图5.(a)环氧树脂-PA核壳纳米纤维和(b)硫醇-PA核壳纳米纤维的TEM照片。
图6.(a)环氧树脂、PA和环氧树脂-PA纳米纤维以及(b)硫醇、PA和硫醇-PA纳米纤维的FTIR光谱。
图7.碳纤维织物(a,b)和纯PA纳米纤维(c,d)在开始时和5s后的环氧树脂接触角。
图8.在(a)2000和(b)5000放大倍数下,从含PA核壳纳米纤维的复合材料的分层表面收集的SEM图像。这种Ⅰ型层间断裂面是沿PAcore-shell-3预制裂纹分裂而成的。
图9.(a)纯PA纳米纤维的同时热分析曲线和(b)粘温曲线,以及环氧树脂-PA核壳纳米纤维在130℃下分别加热(c)1min和(d)6min的TEM照片(完整的环氧树脂-PA核壳结构如图5a所示)。

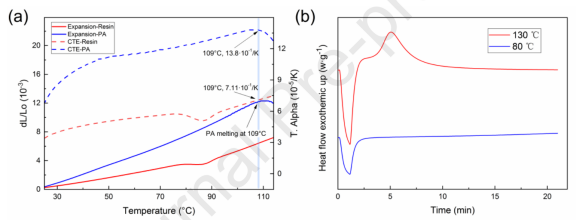

图10.(a)热塑性PA和环氧树脂基体的热膨胀曲线(PA直至109℃才保持固态),(b)双组分愈合剂在80℃和130℃下固化的DSC曲线(WEpoxy:WMercaptan=1:1)。

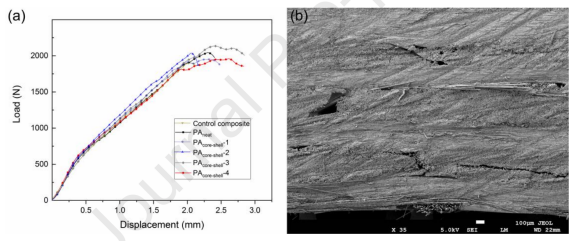

图11.(a)复合材料的典型载荷-位移曲线,以及(b)QSI(准静态压痕试验,F=2000N)后对照复合材料横截面的SEM图像。

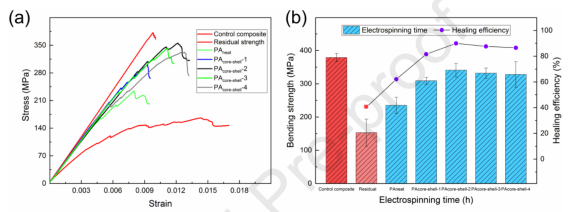

图12.(a)复合材料的典型弯曲应力-应变曲线,(b)对照复合材料的残余弯曲强度和掺入PA纳米纤维的复合材料的愈合效率与沉积时间的函数关系。
图13.愈合后纯PA横截面的SEM图像。
图14.从(a)PAcore-shell-3的分层表面以及(b)在130℃下愈合20分钟后收集的SEM图像。
图15.25℃下的PA核壳纳米纤维层以及在130℃下愈合20分钟后的FTIR光谱。(固化的环氧树脂会干扰PA核壳纳米纤维层的FTIR光谱。在PAcore-shell-3的VARTM(真空辅助树脂转移模塑)过程中,未注入环氧树脂的分层表面得以保留。)
