DOI: 10.1016/j.colsurfa.2022.129270
制备多组分复合材料是获得新型高效电极材料的有效策略。在此,为了实现组分和微观结构的协同效应,本工作制备了由Ni嵌入碳纳米纤维/Ni-Al分层双氢氧化物(Ni-Al LDH)制成的杂化材料。首次通过静电纺丝结合热处理巧妙制备出Ni嵌入碳纳米纤维,其提供了大量的活性位点,增加了离子传输的空间。随后,研究人员通过水热工艺将Ni嵌入碳纳米纤维与纳米结构Ni-Al LDH相结合。结果表明,Ni嵌入碳纳米纤维有助于优化Ni-Al LDH的微观结构,从而缓解聚集问题并提高Ni-Al LDH的倍率性能。制备了一系列复合材料并对其进行了评估。研究发现,3%Ni嵌入碳纳米纤维/Ni-Al-LDH(3%-Ni-CNA)电极在1A/g下实现了1228.2C/g的出色比容量,即使在20A/g下仍具有优异的倍率性能,初始容量保持率为68.1%,并且在8A/g下循环10000次后的初始容量保持率为88.6%。此外,构建了一种基于3%-Ni-CNA和AC的非对称超级电容器,该器件在800W/kg下具有74.9Wh/kg的高能量密度。值得注意的是,在6A/g下进行10,000次循环后,其容量保持率为91.4%。因此,3%-Ni-CNA有望成为用于混合超级电容器和其他储能装置的理想材料。同时,为提高电极导电性和构建异质结构纳米材料提供了新的思路。

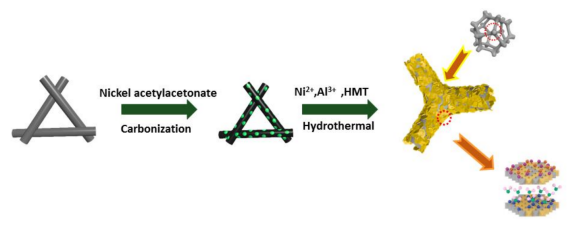

图1.分层结构Ni-CNA的详细制备策略。

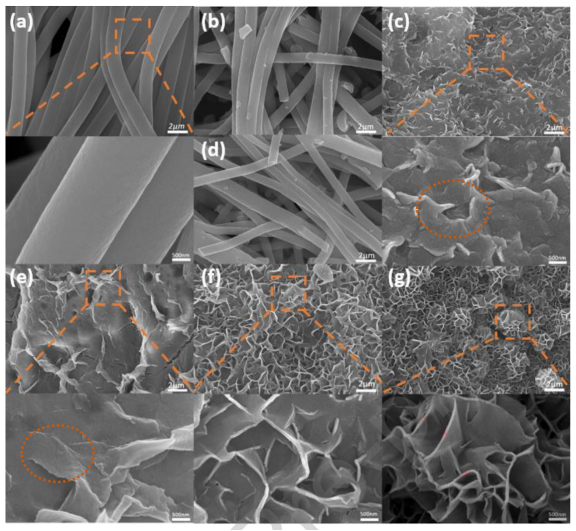

图2.(a)3%-Ni-C、(b)0%-Ni-C、(c)Al(OH)3、(d)5%-Ni-C、(e)Ni(OH)2、(f)Ni-Al LDH和(g)3%-Ni-CNA的SEM图像。

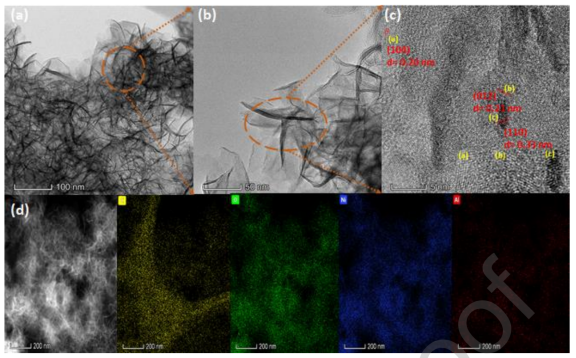

图3.(a-c)3%-Ni-CNA的TEM和HRTEM照片以及(d)元素分布总光谱。

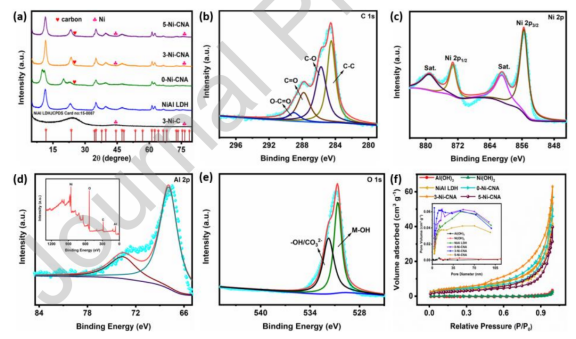

图4.(a)3%-Ni-C、Ni-Al LDH、0%-Ni-CNA、3%-Ni-CNA和5%-Ni-CNA的XRD图谱;(b)C1s、(c)Ni2p、(f)Al2p和(e)O1s的XPS光谱,插图:3%-Ni-CNA的全扫描光谱;(f)Al(OH)3、Ni(OH)2、Ni-Al LDH、0%-Ni-CNA、3%-Ni-CNA和5%-Ni-CNA的N2吸附-解吸等温线和孔径分布(插图)。

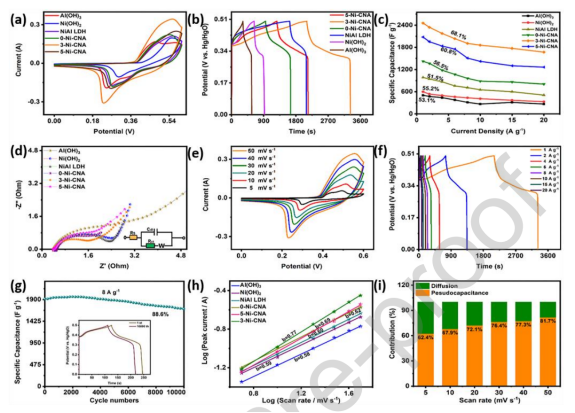

图5.样品的电化学性能。(a)在0-0.6V的电位窗口内以50mV/s的扫描速率获得的样品的CV曲线,(b)在0-0.5V的电位窗口内,当电流密度为1A/g时所得样品的GCD曲线,(c)所得样品的倍率性能,(d)所得样品的奈奎斯特图,(e)3%-Ni-CNA电极在不同扫描速率下的CV曲线,电位窗口为0.1至0.6V;(f)3%-Ni-CNA电极在不同电流密度下的GCD曲线,电位窗口为0-0.5V;(g)3%-Ni-CNA在8A/g下进行循环测试前后的GCD曲线,(h)所得电极在50mV/s扫描速率下的logIp与logv图,(i)不同扫描速率下表面电容效应的电容比。

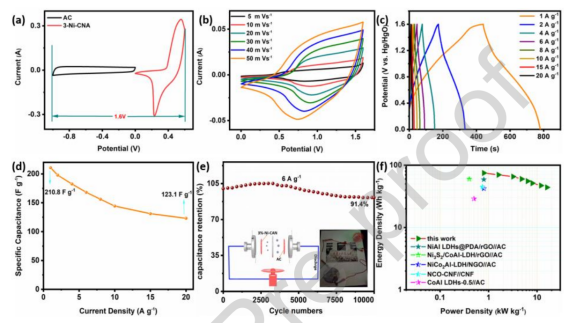

图6.(a)三电极体系中3%-Ni-CNA和AC电极在50mV/s下的CV曲线;(b)3%-Ni-CNA//AC在不同扫描速率下的CV曲线;(c)3%-Ni-CNA//AC的GCD曲线;(d)3%-Ni-CNA//AC的比电容;(e)ASCs装置在10A/g下的循环性能,(f)ASCs与先前报道的装置的Ragone图比较。
