DOI: 10.1016/j.apsusc.2022.153891
开发经济高效的氧还原反应(ORR)和析氧反应(OER)双功能电催化剂对于可充电金属-空气电池的发展至关重要。在此,使用生物质木质素作为碳前体,PVP作为纺丝添加剂,硼酸锌作为硼源,氟化铵作为氟源和部分氮源,通过静电纺丝和热解工艺制备了B、N和F三掺杂木质素基碳多孔纳米纤维(BNF-LCFs),无需额外后处理。该方法简单、高效且环保。受益于B、N和F杂原子的协同效应、较大的比表面积和丰富的缺陷位点,BNF-LCF催化剂表现出令人印象深刻的ORR和OER双功能电催化性能,电位间隙(ΔE)为0.728V。其性能优于市售Pt/C+RuO2和最近报道的非金属碳基电催化剂。用BNF-LCFs组装的液态锌空气电池(ZABs)具有1.536V的高开路电位、791.5mAh/g的大比容量和良好的循环稳定性,优于Pt+RuO2基ZABs。此外,用BNF-LCFs组装的固态ZABs不仅具有优异的电化学性能,而且还表现出极好的机械柔性和循环稳定性,在柔性可穿戴电子设备中具有良好的应用前景。
图1.BNF-LCFs的制备过程示意图。
图2.(a,e)N-LCFs、(b,f)NF-LCFs、(c,g)BN-LCFs和(d,h)BNF-LCFs的SEM特征;(i)BNF-LCFs的TEM、(j)HRTEM和(k)映射图像。
图3.BNF-LCFs、BN-LCFs、NF-LCFs和N-LCFs的(a)XRD图谱、(b)拉曼光谱、(c)N2吸附-解吸等温线和(d)孔径分布。

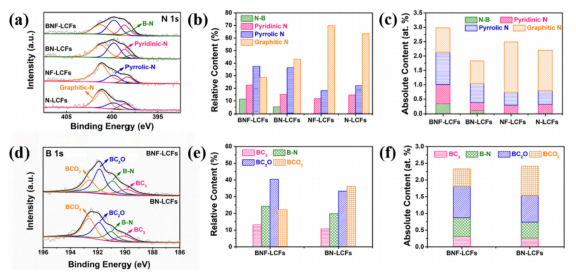

图4.(a)BNF-LCFs、BN-LCFs、NF-LCFs和N-LCFs的N1s XPS高分辨率光谱;(b)催化剂中不同N物种的比例;(c)催化剂中不同N物种的绝对含量;(d)BNF-LCFs和BN-LCFs的B1s XPS高分辨率光谱;(e)BN-LCFs和BNF-LCFs中不同B物种的比例;(f)BN-LCFs和BNF-LCFs中不同N物种的绝对含量。
图5.(a)所有催化剂在O2饱和(实线)或N2饱和(虚线)的0.1M KOH溶液中的CV曲线;(b)所有催化剂的ORR LSV曲线;(c)塔菲尔斜率;(d)BNF-LCFs在400-2500rpm不同速率下的LSV曲线,插图为K-L曲线;(e)BNF-LCFs和N-LCFs的ECSAs;(f)奈奎斯特曲线(在0.844Vvs.RHE下记录);(g)8000个CV循环前后BNF-LCFs的ORR LSVs;(h)8000个CV循环前后Pt/C的ORR LSVs;(i)BNF-LCFs和Pt/C持续40000秒的计时电流法测试。

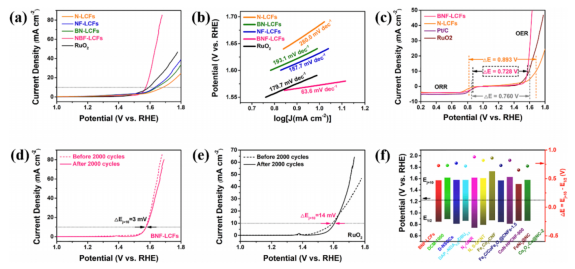

图6.(a)BNF-LCFs、BN-LCFs、NF-LCFs、N-LCFs和RuO2催化剂的OER LSV曲线;(b)塔菲尔斜率;(c)BNF-LCFs、N-LCFs、Pt/C和RuO2催化剂的ORR和OER LSVs组合;(d-e)BNF-LCFs和RuO2在2000个CV循环前后的OER LSV曲线;(f)BNF-LCFs与最近报道的电催化剂的ORR和OER双功能催化性能比较。
图7.(a)液体ZAB示意图;(b)BNF-LCF基液体ZAB的开路电压;(c)由BNF-LCFs组装的三种液体ZABs供电的LEDs;(d)由BNF-LCFs或Pt/C+RuO2组装的液态ZABs的放电极化曲线和功率密度曲线;(e)由BNF-LCFs或Pt/C+RuO2组装的液态ZABs在10mA/cm2电流密度下的放电曲线;(f)由BNF-LCFs或Pt/C+RuO2组装的液体ZABs的比容量,该值标准化为消耗的锌板的质量;(g-i)由BNF-LCFs或Pt/C+RuO2组装的液体ZABs的放电-充电循环特性。
图8.(a)使用BNF-LCFs的固态ZAB的示意图;(b)基于BNF-LCF的固态ZAB的开路电压;(c)由BNF-LCFs组装的两种固态ZABs点亮的LED灯;(d)基于BNF-LCF的固态ZAB在交替折叠和释放情况下的充放电曲线。
