DOI: 10.1007/s10853-022-07321-6

镍-铜-锌（NiCuZn）铁氧体由于其涡流损耗低、电阻率高而广泛应用于高频领域，但其微观结构（如孔隙率、晶粒尺寸）对上述因素的影响较大。在此，研究者报告了一种通过静电纺丝和随后的烧结合成梭形NiCuZn铁氧体的新方法。采用X射线衍射、拉曼光谱、扫描电子显微镜和振动样品磁强计系统地研究了在500至1000℃温度下退火后的微观结构演变及其对磁性的影响。结果表明，NiCuZn铁氧体的平均晶粒尺寸减小，随着烧结温度的升高，晶粒尺寸增大。同时，随着烧结温度的升高，饱和磁化强度呈上升趋势，在900℃时达到最高值68.07emu/g。然而，当进一步将烧结温度提高到1000℃时，NiCuZn铁氧体的晶体结构以及形态会随着粗颗粒的生长/聚集而发生很大的变化，从而导致饱和磁化强度降低。电感耦合等离子体质谱分析表明，NiCuZn铁氧体的化学计量比随烧结温度的变化而变化，这也会影响磁性。更重要的是，这项研究表明，静电纺丝有望制备出具有可调节成分、形态和磁性的纳米结构铁氧体。

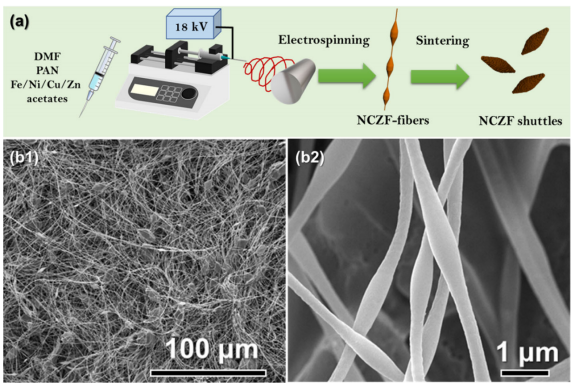

图1.a）梭形NiCuZn铁氧体合成示意图。b）NCZF-纤维前体的SEM图像。

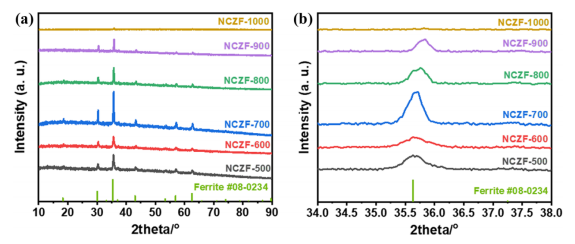

图2.a）不同温度烧结得到的NiCuZn铁氧体的XRD图谱和b）放大XRD图谱。

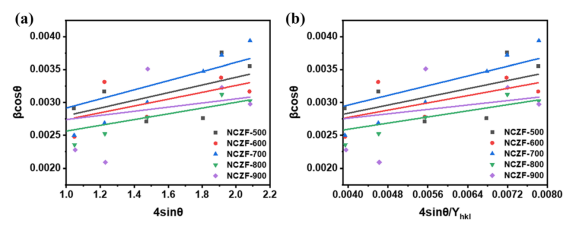

图3.NCZF-500/600/700/800/900的a）βcosθ与4sinθ和b）βcosθ与4sinθ/Yhkl的拟合关系。

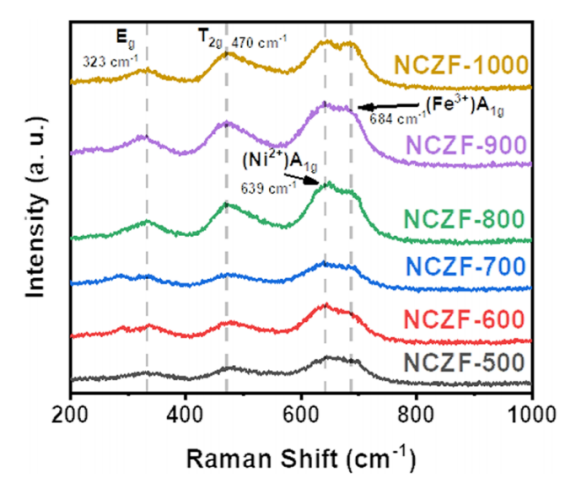

图4.NCZF-500/600/700/800/900/1000的拉曼光谱。

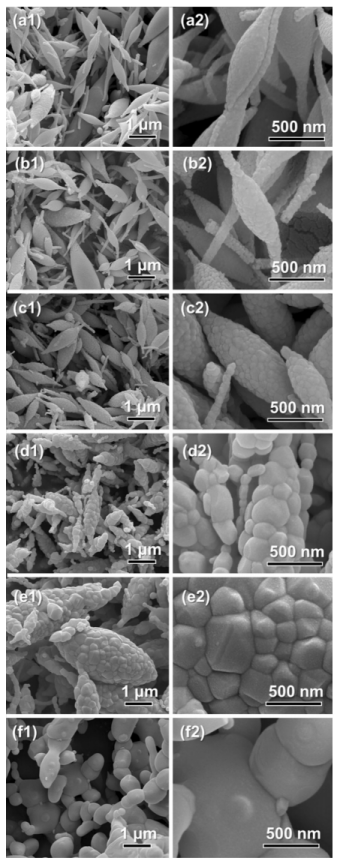

图5.a1-2）NCZF-500、b1-2）NCZF-600、c1-2）NCZF-700、d1-2）NCZF-800、e1-2）NCZF-900和f1-2）NCZF-1000的SEM照片。

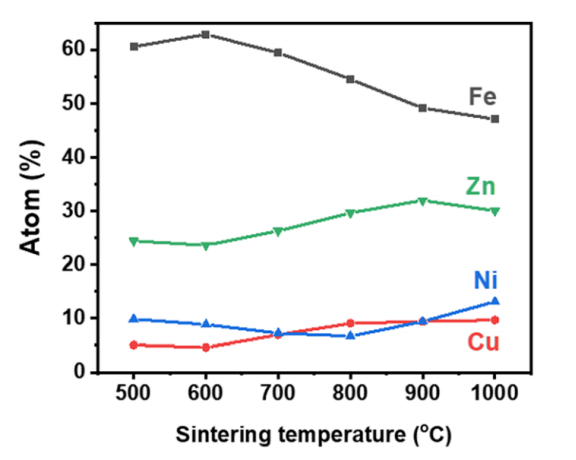

图6.NCZF-500/600/700/800/900/1000中Ni、Cu、Zn和Fe的相对元素含量（at.%）。

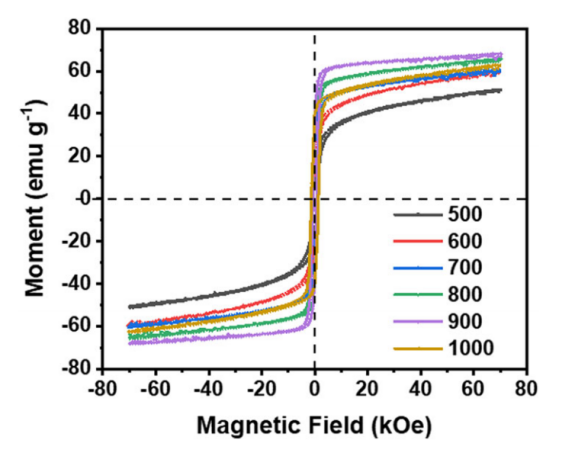

图7.NCZF-500/600/700/800/900/1000在±70kOe范围内的磁滞回线。
