DOI: 10.1016/j.mtchem.2022.100976

ZnSe具有理论容量高、成本低、物理化学性能优良等优点，是一种很有前途的储钠电极材料。ZnSe较差的反应动力学和巨大的体积变化阻碍了其实际应用。在本研究中，使用锌基金属有机骨架（Zn-MOF）前驱体，通过静电纺丝和硒化工艺合成了ZnSe电极材料嵌入碳纳米纤维（ZnSe@NC@NCNFs）。在煅烧过程中，MOF衍生的多孔N掺杂碳层包裹着ZnSe纳米颗粒，一维（1D）碳纳米纤维形成第二个N掺杂碳保护层。这种交织的纳米纤维可以作为一个自支撑储钠电极，无需导电剂和粘合剂。原位X射线衍射（XRD）表明在初始放电过程中形成了不可逆的NaZn13，它可以用作后续Na+嵌入/脱出的亲钠位点和缓冲基质。ZnSe@NC@NCNFs表现出优异的电化学储钠性能，其可逆容量较高，倍率性能理想。

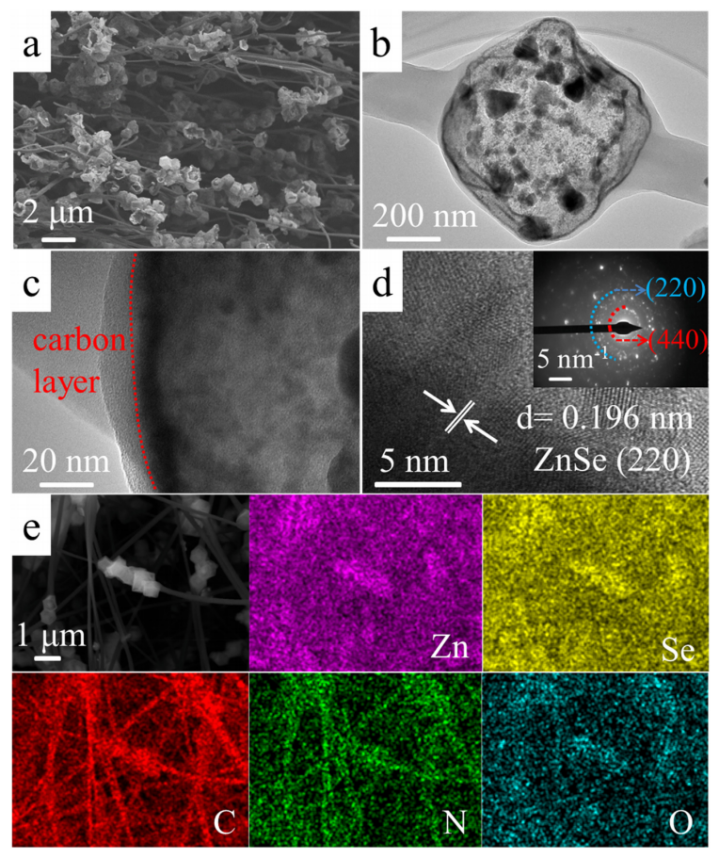

图1.ZnSe@NC@NCNFs的表征：（a）侧视SEM图像。（b）和（c）TEM图像。（d）HRTEM图像和SAED图像（插图）。（e）与EDS映射相关的SEM。

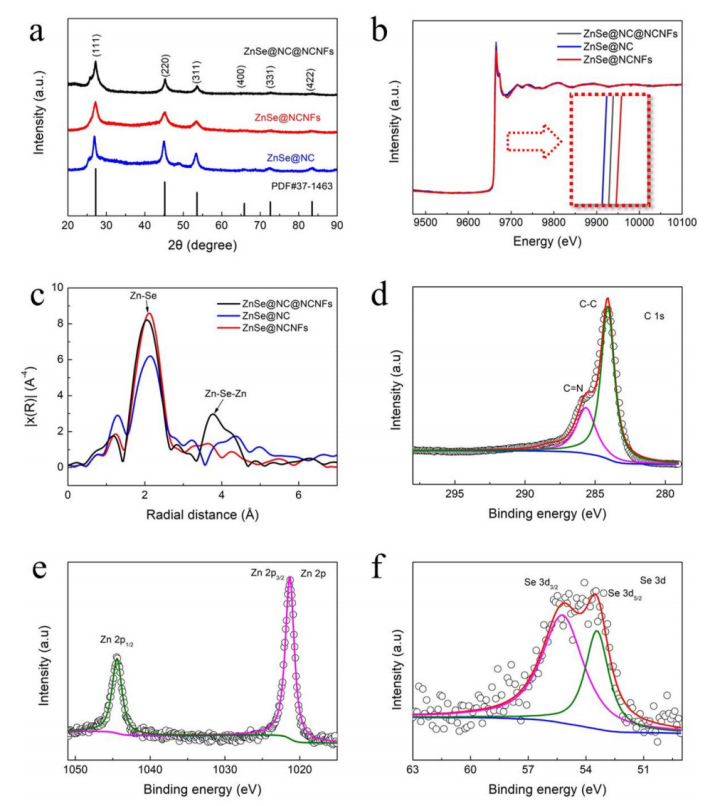

图2.ZnSe基材料的表征：（a）XRD，（b）Zn K-edge的XANES，和（c）|χ（R）|图。ZnSe@NC@NCNFs的XPS：（d）C1s，（e）Zn2p，和（f）Se3d。

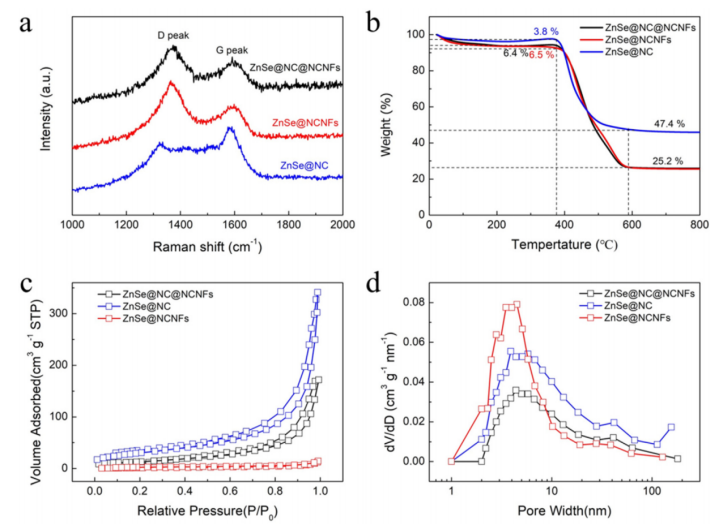

图3.ZnSe@NC@NCNFs、ZnSe@NCNFs和ZnSe@NC的表征：（a）拉曼曲线，（b）TGA曲线，（c）N2吸附-解吸等温线，（d）孔径分布。

图4.ZnSe@NC@NCNFs、ZnSe@NCNFs和ZnSe@NC的电化学性能：（a）初始充放电曲线，（b）初始三个循环的CV曲线，（c）ZnSe@NC@NCNFs初始循环的原位XRD分析，（d）循环性能，（e）倍率性能，和（f）超长循环性能。

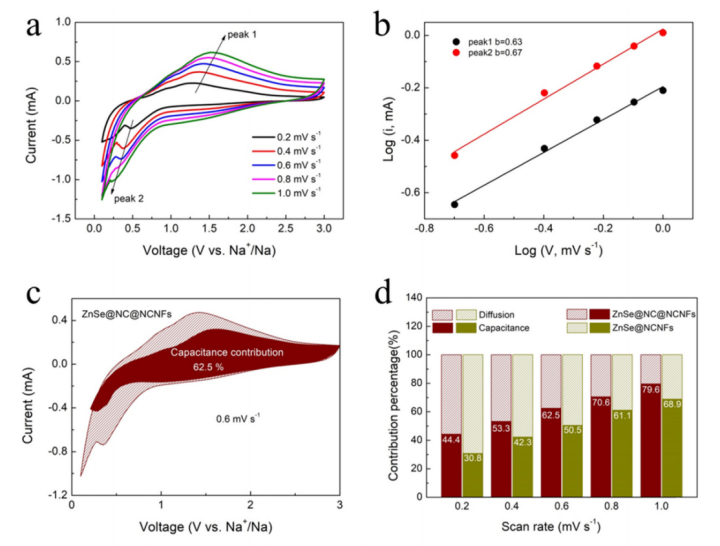

图5.ZnSe@NC@NCNFs电极：（a）CV曲线和对应的（b）b值。（c）以0.6mV/s扫描时的CV曲线和赝电容分数。（d）不同扫描速率下ZnSe@NC@NCNFs和ZnSe@NCNFs的电容控制和扩散行为的归一化百分比。

图6.ZnSe@NC@NCNFs的SEM图像：（a）循环前和（b）循环100次后。（c）原始和（e）循环ZnSe基电极的EIS以及（d,f）Z’与ω-1/2在低频区域的对应关系图。
