DOI: 10.1002/adfm.202202892

近期，作为锂离子电池（LIBs）新型负极的熵稳定氧化物（ESOs），例如（Mg0.2Co0.2Ni0.2Cu0.2Zn0.2）O，因其稳定的晶体结构和良好的储锂性能而备受关注。在这项工作中，研究者通过静电纺丝和溶剂热法制备了不同形貌的（Mg0.2Co0.2Ni0.2Cu0.2Zn0.2）O氧化物，并将其用作LIBs的负极活性材料。研究发现，不同的形貌具有不同的特性，即粒径、粒径范围和缺陷密度，这些特性对电化学行为有着重要影响。最活跃的（Mg,Co,Ni,Cu,Zn）ESO显示出出色的电化学性能，具体表现为高可逆容量（在20mA/g时为480mAh/g）、优异的倍率性能（在2A/g时为206mAh/g）以及极好的循环稳定性（300次循环后在500mA/g时为390mAh/g）。总体而言，该策略证明了工程微结构在调整电化学性能方面的重要性。

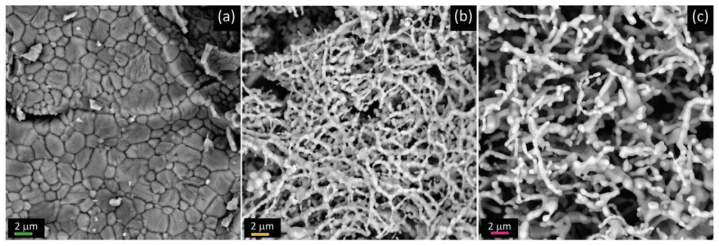

图1.样品a）5MBsg、b）5MBa和c）5MBb的SEM图像。

图2.样品a,d,g）5MBsg、b,e,h）5MBa和c,f,i）5MBb的TEM和HRTEM/STEM/EDX分析结果。j,k）样品5MBb的STEM/EDX元素图。

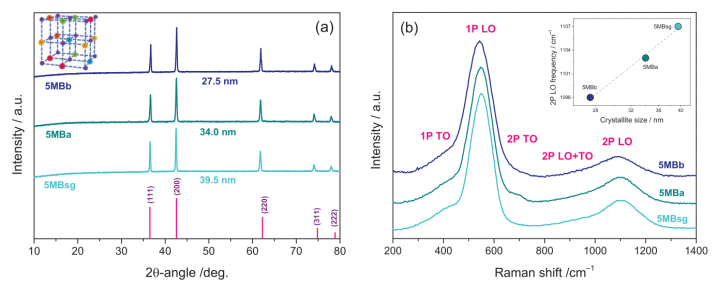

图3.a）所研究ESOs的XRD图谱和b）平均显微拉曼光谱。插图：2P LO模式的频率与平均微晶尺寸的函数关系，由XRD分析推断得出。

图4.（Mg,Co,Ni,Cu,Zn）ESOs在锂离子半电池中的电化学性能。a-c）CV曲线（扫描速率为0.1mV/s）以及d-f）在20mA/g下测量的恒电流充放电曲线；所示数据是指样品a,d）5MBsg、b,e）5MBa和c,f）5MBb。g）不同电流密度下的倍率性能，h）500mA/g电流密度下的循环稳定性和i）EIS测量结果。

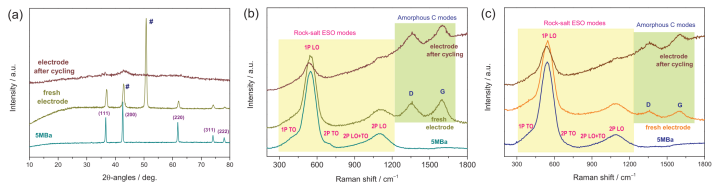

图5.循环前后对基于ESO的电极的a,b）MRS和c）XRD分析结果。还报告了原始ESOs的光谱以进行比较。所示数据是指样品a,c）5MBa和b）5MBb。在新鲜电极的衍射图中，星形标记来自铜收集器的信号。
