DOI: 10.1016/j.polymertesting.2022.107635

为了制备用于组织工程领域的抗菌纳米纤维膜，通过测定氧化应激反应、氧化应激产物和葡萄糖代谢，研究了氢氧化镁纳米颗粒（Mg(OH)2 NPs）对大肠杆菌（E.coli）模型系统的氧化损伤。通过急性口服毒性、血液生理和血清生化标志物以及急性皮肤刺激性试验体内评估了Mg(OH)2 NPs对正常生物系统的毒性，表明Mg(OH)2 NPs具有良好的生物安全性。采用静电纺丝技术将具有抗菌性和生物安全性的Mg(OH)2 NPs负载在PCL/PVP纳米纤维基底上，制备了Mg(OH)2/PCL/PVP纳米纤维膜。表征和抗菌试验结果表明，含有8.0wt%Mg(OH)2 NPs的Mg(OH)2/PCL/PVP纳米纤维膜对大肠杆菌表现出100%的优异抗菌率，而Mg(OH)2 NPs可以物理且均匀地负载在纳米纤维基材上。

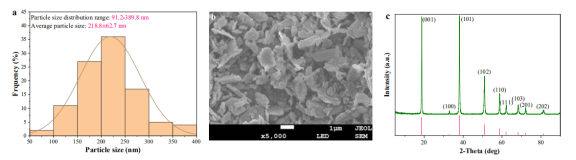

图1.Mg(OH)2 NPs的表征：a.粒度分布；b.扫描电镜图像；c.XRD图谱。

图2.Mg(OH)2 NPs的抗菌性能：a.LB琼脂板上的大肠杆菌菌落；b.抗菌率；c.SOD活性；d.MDA水平；e.GK活性；f.GK基因表达水平。上图表示计算的平均值，条形表示平均值的估计标准偏差。测定数据表示为平均值±标准偏差（n=3）。

图3.Mg(OH)2 NPs的生物安全性：a.KM小鼠的体重；b.急性皮肤刺激结果；c.BUN水平；d.Crea水平；e.ALT水平；f.白细胞数量；g.红细胞数量；h.HGB数量。

图4.a.纳米纤维膜的SEM；b.直径分布；c.平均直径（F-0，F-0.25，F-0.5，F-1.0，F-3.0，F-5.0，F-7.0，F-8.0）。

图5.元素分析：a.EDS光谱；b.表面形态和元素映射。

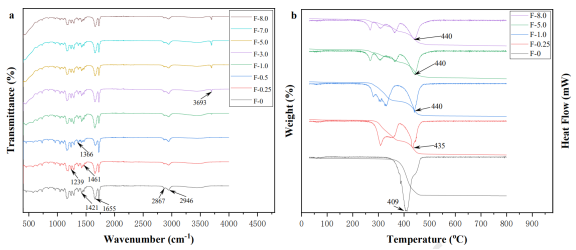

图6.a.纳米纤维膜的ATR-FTIR光谱和b.TG-DTG曲线。

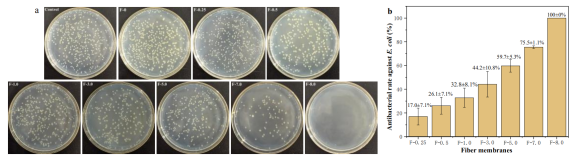

图7.纳米纤维膜的抗菌性能：a.LB琼脂板上的大肠杆菌菌落；b.抗菌率。
