DOI: 10.1016/j.jphotochem.2022.114010

以聚乙烯吡咯烷酮为静电纺丝模板，通过简单的静电纺丝法和热处理制备了一维La2O3和La2O3:Eu纳米纤维。通过X射线衍射、扫描电子显微镜和透射电子显微镜对产物的结构和形貌进行了表征。研究发现La2O3纳米纤维与30-55nm的La2O3纳米颗粒有序堆叠，高度暴露了活性位点。因此，由于磷酸盐/镧键的强化学亲和力，La2O3纳米纤维显示出快速且较高的磷酸盐去除能力。在磷酸盐初始浓度高于4.0mg P/L时，La2O3纳米纤维对磷酸盐的最大吸附量可达172mg P/g，较报道的最佳值高出1.17倍。特别是，该纳米纤维在水溶液中可以保持纤维状，减少了吸附剂与水溶液分离造成的二次污染。总体而言，氧化镧纳米纤维具有回收方便、抗阴离子干扰等优点。此外，La2O3:Eu纳米纤维还表现出很强的光致发光特性。

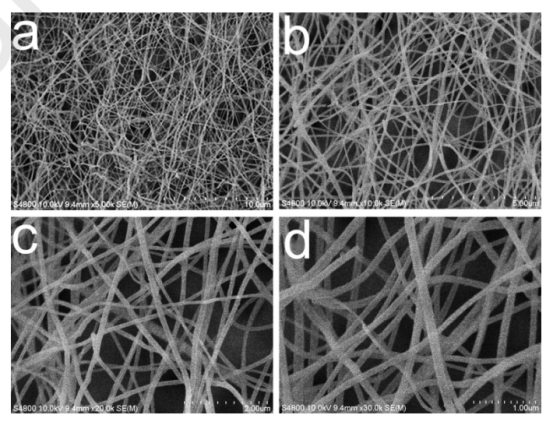

图1.La2O3纳米纤维的SEM照片。

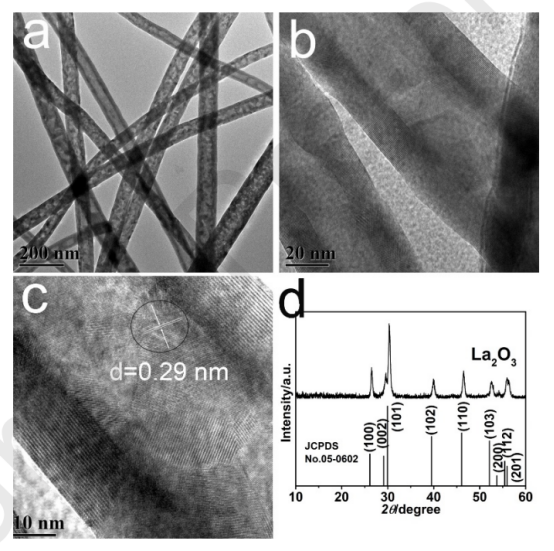

图2.（a-c）La2O3纳米纤维的TEM和相应的HRTEM图像，以及（d）La2O3纳米纤维的XRD图谱。

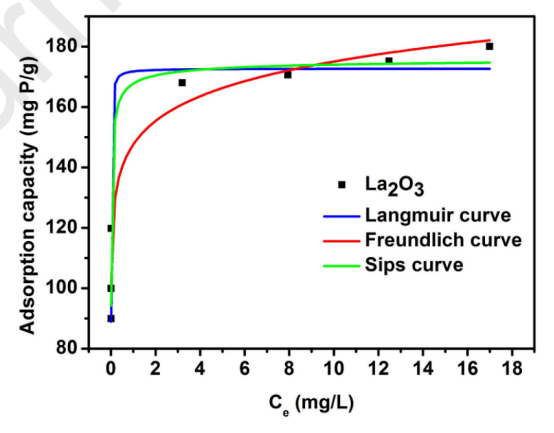

图3.磷酸盐在La2O3纳米纤维上的吸附等温线（初始浓度=4、6、8、14、16、18、20mg P/L）。

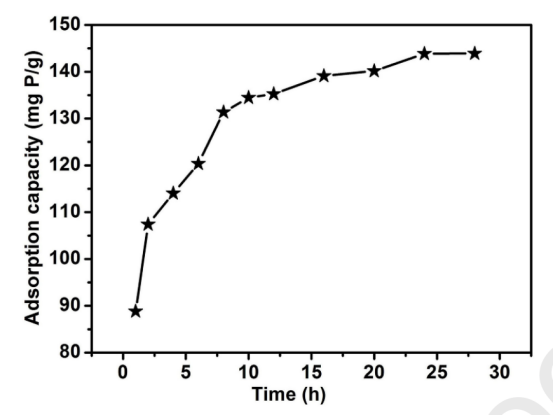

图4.不同吸附时间下，磷酸盐在La2O3纳米纤维上的吸附动力学（初始浓度=15mg P/L）。

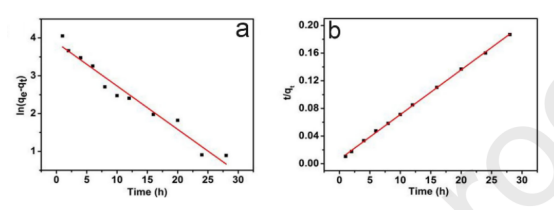

图5.磷酸盐在La2O3纳米纤维上的吸附动力学拟合：（a）拟一级模型，（b）拟二级模型。

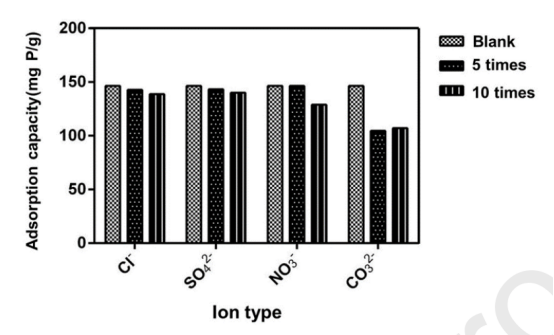

图6.不同浓度共存阴离子条件下，La2O3纳米纤维对磷酸盐的吸附能力（初始磷酸盐浓度为15mg P/L）。

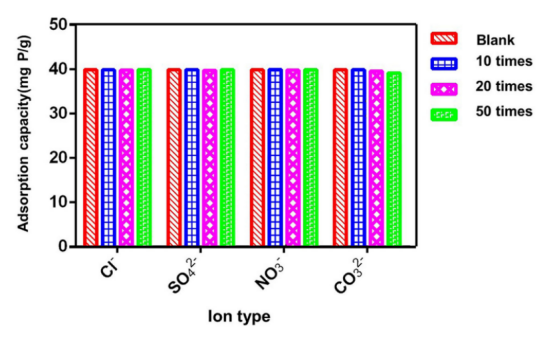

图7.在模拟废水中La2O3纳米纤维对磷酸盐的吸附能力（初始磷酸盐浓度为2mg P/L）。

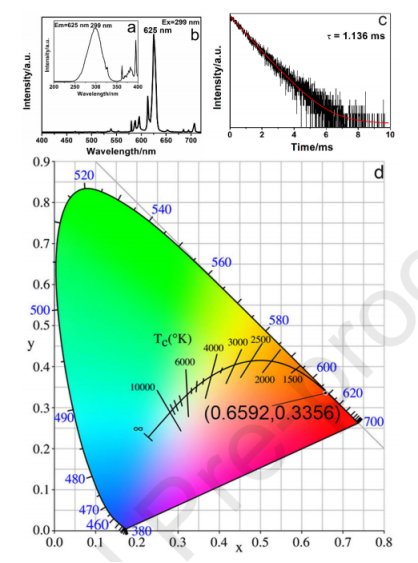

图8.La2O3:Eu纳米纤维的光致发光特性：（a）激发光谱，（b）发射光谱，（c）荧光衰减曲线和（d）CIE色度图。
