DOI: 10.1038/s41598-022-09802-9
在这项工作中,研究者通过静电纺丝制备了掺杂杜仲叶提取物(EUOL)稳定银纳米颗粒(EUOL@AgNPs)的磺化聚醚砜(SPES)/聚醚砜(PES)电纺纳米纤维膜(SP ENMs),并研究了其对水溶液中铅(Pb(II))和镉(Cd(II))离子的去除性能。通过X射线衍射(XRD)、傅里叶变换红外光谱(FTIR)、热重分析(TGA)、扫描电子显微镜(SEM)、透射电子显微镜(TEM)和接触角(CA)测量对具有不同EUOL@AgNPs负载量的SP ENMs进行了表征。吸附研究表明,Cd(II)和Pb(II)吸附速度快,分别在40分钟和60分钟内达到平衡,遵循非线性拟二级(PSO)动力学模型。对于Cd(II)和Pb(II),Freundlich模型比Langmuir模型更好地描述了吸附等温线。在中性pH值下,对Cd(II)和Pb(II)的最大吸附容量分别为625和370.37mg/g。与Pb(II)相比,氟、氯和硝酸盐共存阴离子对Cd(II)去除的影响可忽略不计。另一方面,硅酸盐和磷酸盐的存在对Cd(II)和Pb(II)的吸附有着显著影响。此外,还研究了所制备EUOL@AgNPs-SP ENMs的可回收性、再生性和可重复使用性,它们在长达五个循环后仍保持其高吸附能力。DFT测量表明,SP-5 ENMs对Cd(II)具有最高的吸附选择性,测得对Cd(II)和Pb(II)的结合能分别为219.35和206.26kcal/mol。综上,本研究开发的ENM吸附剂可用于去除水中的重金属。

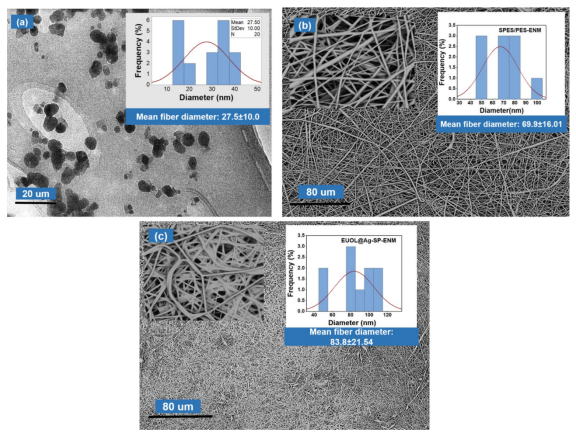

图1.(a)EUOL@AgNPs的TEM图像,(b)SP-1和(c)SP-5 ENMs的SEM显微照片。

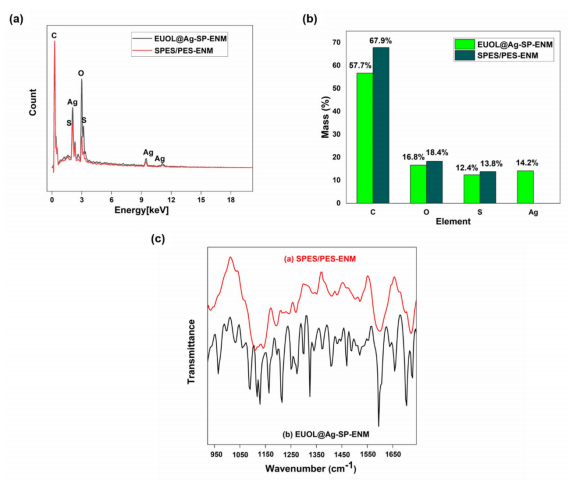

图2.(a,b)SP-1和SP-5 ENMs的EDX,以及(c)SP-1和SP-5 ENMs的FTIR光谱。

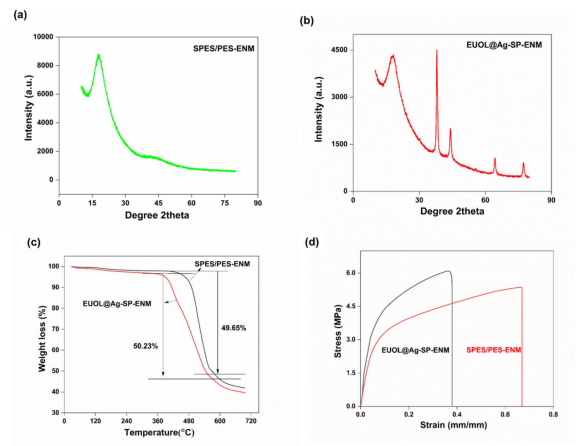

图3.(a)SP-1 ENMs和(b)SP-5 ENMs的XRD结果,(c)SP-1和SP-5 ENMs的TGA结果,(d)SP-1和SP-5 ENMs的拉伸强度。

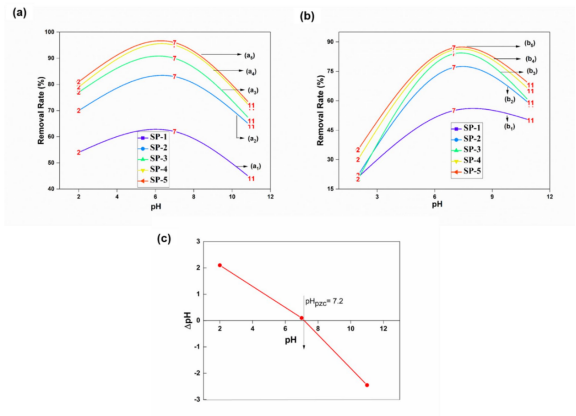

图4.pH对SP-1和SP-2,3,4,5 ENMs吸附去除(a)Cd(II)和(b)Pb(II)的影响,(c)SP-5 ENMs的pHpzc图。

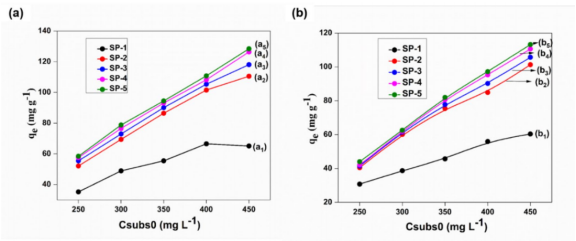

图5.SP-1和SP-2,3,4,5 ENMs对初始浓度(a)Cd(II)和(b)Pb(II)的吸附能力。

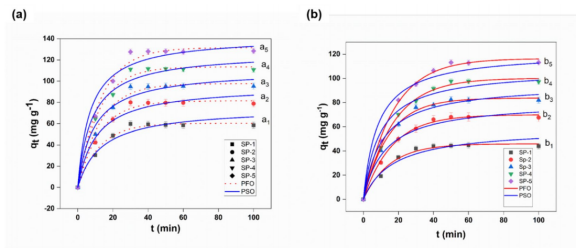

图6.SP-1和SP-2,3,4,5 ENMs对(a)Cd(II)和(b)Pb(II)的吸附动力学曲线;[金属的初始浓度=0.2mg/L,pH-7,220rpm,100min,室温下](根据实验数据调整非线性PFO和PSO动力学模型)。

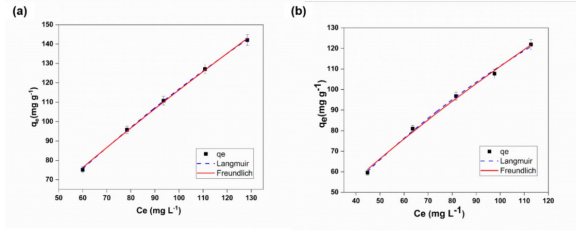

图7.(a)Cd(II)和(b)Pb(II)吸附到SP-5 ENMs上的Langmuir和Freundlich等温线模型的平衡曲线。[金属的初始浓度=0.2mg/L,pH=7,2h,室温下]

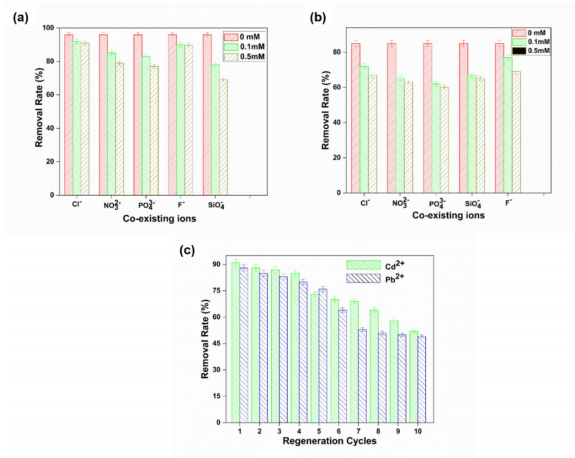

图8.共存离子对SP-5 ENMs吸附(a)Cd(II)和(b)Pb(II)的影响,以及(c)SP-5 ENMs去除Cd(II)和Pb(II)的可回收和可重用性。

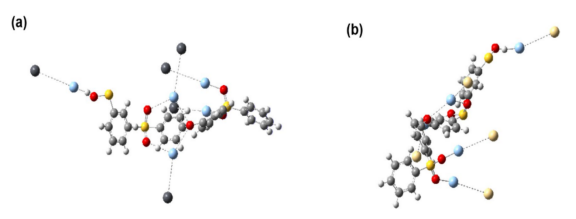

图9.(a)Cd(II)和(b)Pb(II)结合到SP-5 ENMs上。Pb(II)和Cd(II)呈深灰色,磺酸基团呈洋红色,氧呈红色,Ag呈浅绿色,S呈黄色。
