DOI: 10.1007/s11356-022-19665-2
在这项工作中,采用静电纺丝和水热技术合成了聚丙烯腈(PAN)基改性氧化锌(ZnO)纳米纤维。通过场发射扫描电子显微镜和X射线光电子能谱对合成的纳米纤维进行了表征,并评估了其促进有毒除草剂阿特拉津光催化降解的能力。通过改变催化剂类型、催化剂数量、pH、光源和毒性浓度来优化降解条件。利用高效液相色谱和气相色谱-质谱(GC-MS)分析确认降解产物。使用总有机碳和实时分析计算其矿化程度。La掺杂ZnO负载PAN纳米纤维的直径大于ZnO负载PAN纳米纤维的直径。键合态La掺杂ZnO/PAN在533eV结合能处的附加峰表明ZnO基体中存在氧空位,这可以提高材料的催化活性。此外,阿特拉津的降解取决于上述所有反应参数。根据GC-MS记录降解产物的质谱,在m/z 187处显示分子离子峰。经证实,La掺杂ZnO-PAN纳米纤维在1小时内对阿特拉津具有良好的降解效果,其降解效率高达98%。

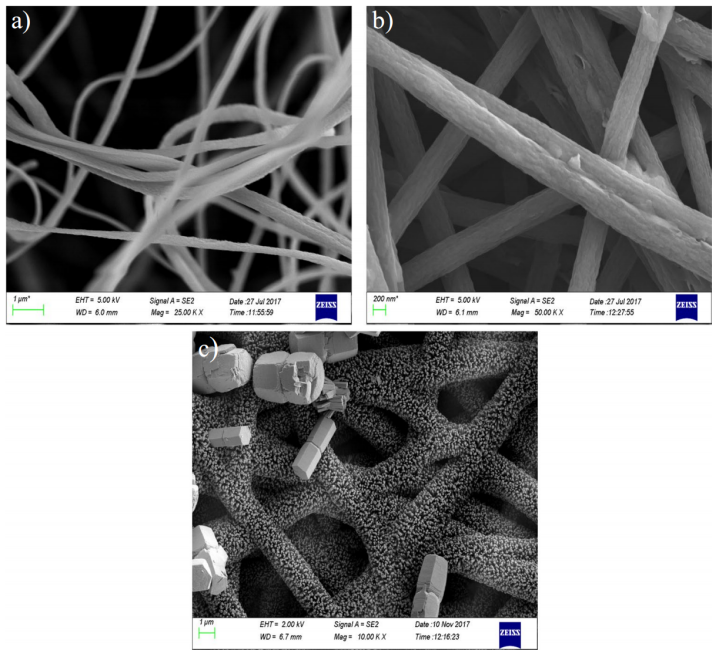

图1.(a)PAN纳米纤维、(b)ZnO/PAN纳米纤维和(c)La掺杂ZnO/PAN的FE-SEM图像
图2.(A)ZnO/PAN纳米纤维的Zn2p,(B)(a)ZnO/PAN纳米纤维和(b)La掺杂ZnO/PAN纳米纤维的O1s,以及(C)La掺杂ZnO/PAN纳米纤维的La3d XPS光谱
图3.不同参数对阿特拉津降解效率的影响:(a)光源的影响,(b)pH的影响,(c)催化剂类型的影响,(d)催化剂用量的影响,(e)毒素浓度的影响

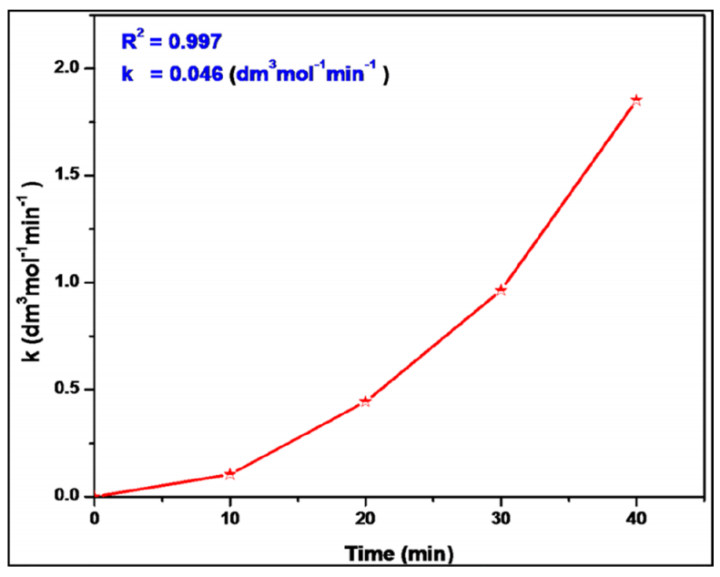

图4.La掺杂ZnO/PAN纳米纤维促进阿特拉津降解的二级动力学
图5.总有机碳测定
图6.(a)优化条件下阿特拉津的紫外-可见吸收光谱,以及(b)所制备材料促进阿特拉津大规模降解的紫外-可见吸收光谱

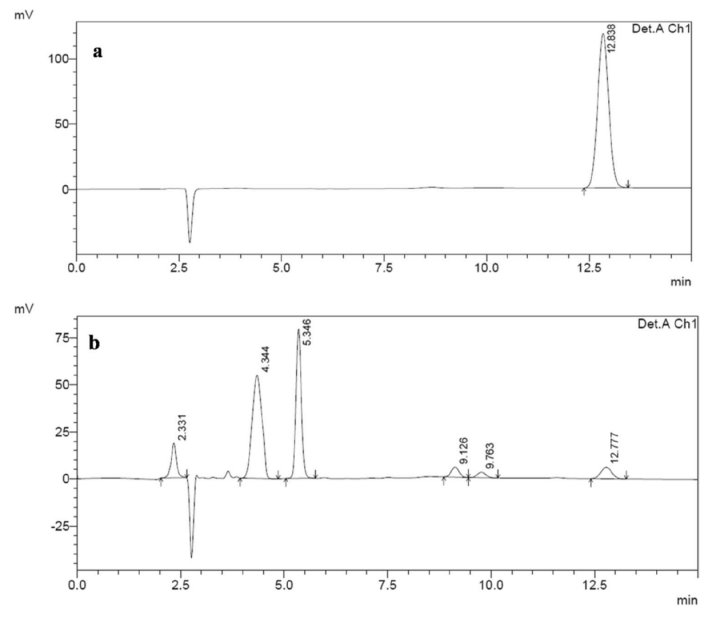

图7.(a)对照-阿特拉津和(b)优化条件下降解样品的液相色谱图
图8.(a)阿特拉津和(b)降解样品的质谱图
图9.阿特拉津的合理降解途径
图10.阿特拉津的光催化降解机理
图11.所制备纳米纤维的稳定性和可重复使用性
