DOI: 10.3390/nano12060967

插入式聚降冰片烯（PBNEs）是具有极高玻璃化转变温度（Tg）的刚性棒状聚合物。本研究在各种交联剂存在下，通过静电纺丝制备了两种功能性PNBEs，得到了Tgs大于300℃的纤维。所得纤维较长（几毫米），且具有刚性，其直径可在300nm-10μm范围内调节。静电纺丝工艺可用于封装染料或石墨烯点。由于纤维的高交联密度，可防止染料浸出。与其他刚性棒状聚合物相比，PNBEs的静电纺丝显得较为容易，并且可以以高达1mL/min的注入速率进行。

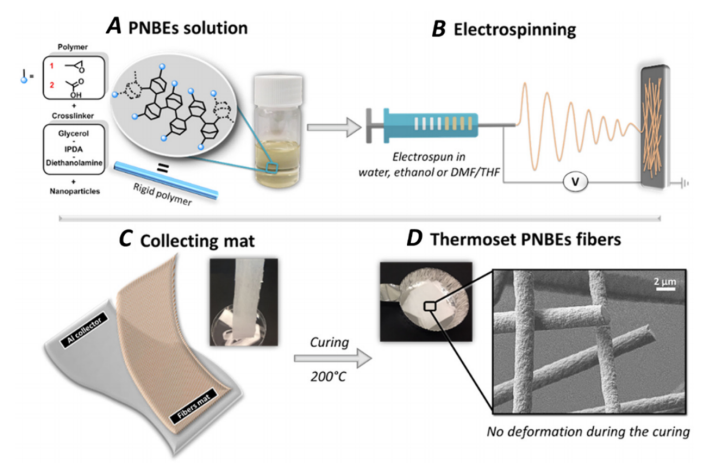

图1.（A）本研究通过静电纺丝制备的功能性PNBE；（B）静电纺丝工艺示意图；（C）纤维收集过程；（D）固化后功能性PNBE纤维的SEM图像。

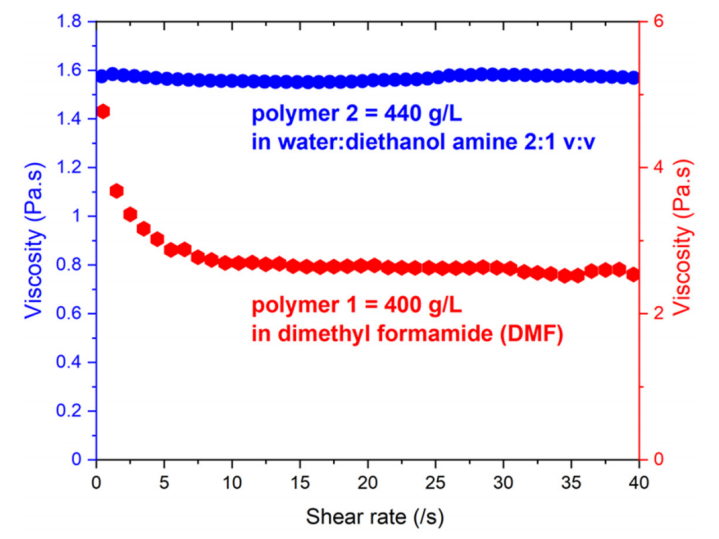

图2.聚合物溶液的粘度与剪切速率的关系（使用与静电纺丝条件相对应的聚合物浓度）。

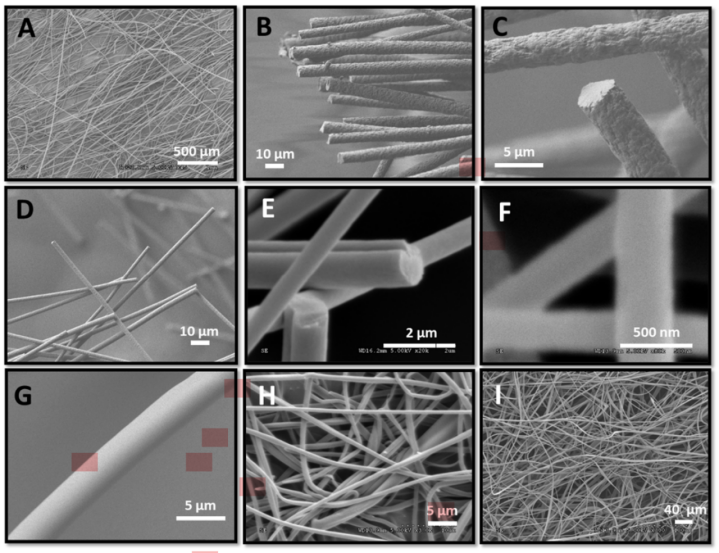

图3.纤维的SEM照片：（A）实验1，（B）实验2，（C）实验3，（D）实验4，（E）实验5，（F）实验6，（G）实验7，（H）实验8，（I）实验12。

图4.热处理之前（A）和之后（C），通过实验1获得的纤维的组合SEM照片。贯穿所有图像的纤维长约1mm。每个单独的图像为490×220μm。热处理之前（B）和之后（D），测量150根纤维获得的纤维直径直方图。

图5.以高注入速率（1mL/min）获得的纤维垫（1：IPDA，在DMF中聚合物与交联剂的比例为83:17）（A）和纤维的SEM照片（B,C）。静电纺丝5分钟后收集有含黄色染料纤维的圆柱形收集器（1：IPDA，DMF中聚合物与交联剂的比例为66:33，注入速率=1mL/min）（D）以及浸入THF中的相同纤维（（E）交联前后）。与不含GDs的纤维相比，在白光和紫外光（F）下含有GDs的纤维（1：IPDA:GD，在DMF中聚合物与交联剂的比例为82:16:2，注入速率=1mL/min）的图片。紫外光（G）下浸入THF中的交联前后的含GD纤维。
