DOI: 10.3390/nano12050797

定制电纺纳米纤维的二次表面形态一直是人们高度期望的，因为这种精细的结构能够使纳米纤维具有不同的功能。在此，研究者报告了一种通过水蒸发直接重建聚乙烯醇/聚乙烯吡咯烷酮（PVA/PVP）纳米纤维表面的简单策略。纳米纤维的粗糙度和直径取决于真空干燥过程中的温度。在55℃下观察到纳米纤维表面从光滑到粗糙的变化，纳米纤维直径显著下降。傅里叶变换红外（FTIR）和X射线光电子（XPS）能谱结果表明，二次表面形态的形成可归因于水蒸气中的分子间作用力，包括毛细管力和压缩力。该策略对各种电纺聚合物纳米纤维普遍有效，从而为纳米纤维更详细且复杂的结构设计与实施开辟了新的道路。

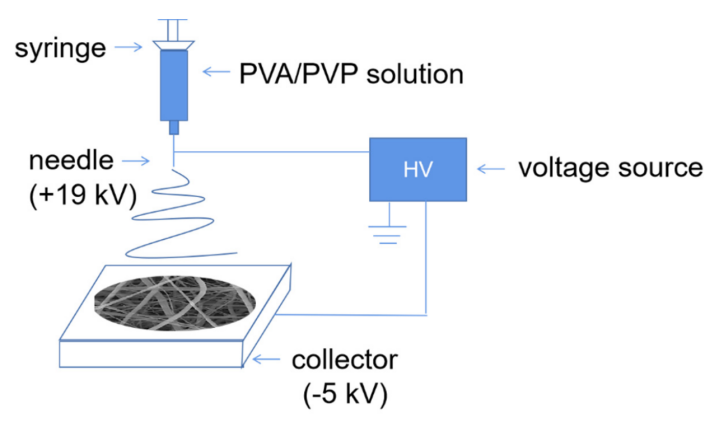

图1.实验性静电纺丝仪器的设置。

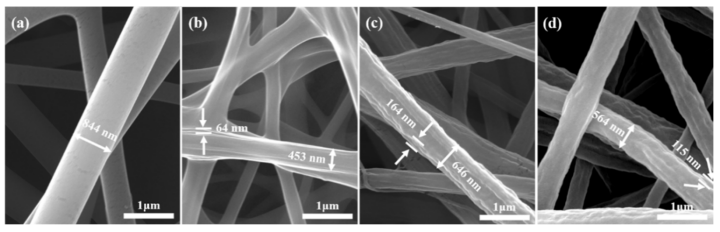

图2.样品（a）V、（b）VRT-SD、（c）V55-SD和（d）V95-SD的SEM图像，显示纳米纤维直径和表面粗糙度值。

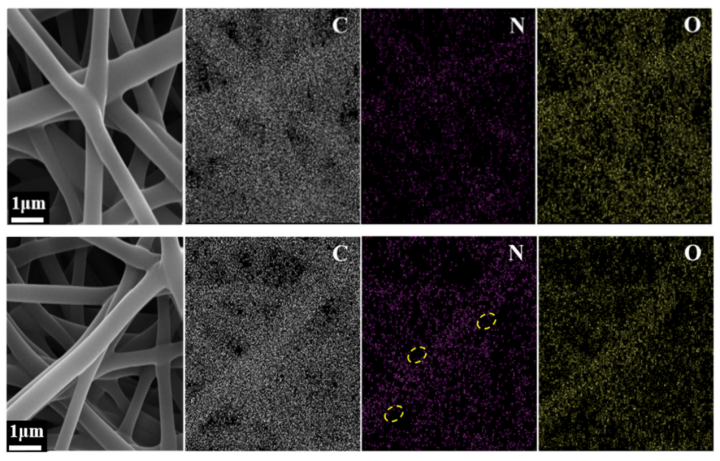

图3.样品VRT（上图）和V55（下图）的EDX元素分布图。

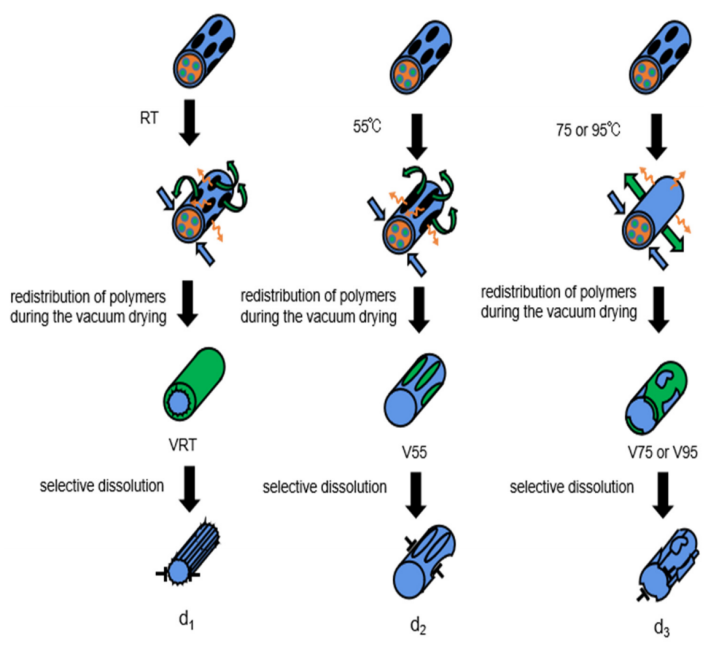

图4.在不同温度下真空干燥期间的表面重建过程（纤维上的绿色、蓝色、橙色和黑色区域分别代表PVP、PVA、水和网孔。图中绿色、蓝色和橙色箭头代表PVP、PVA和水的行进方向）。

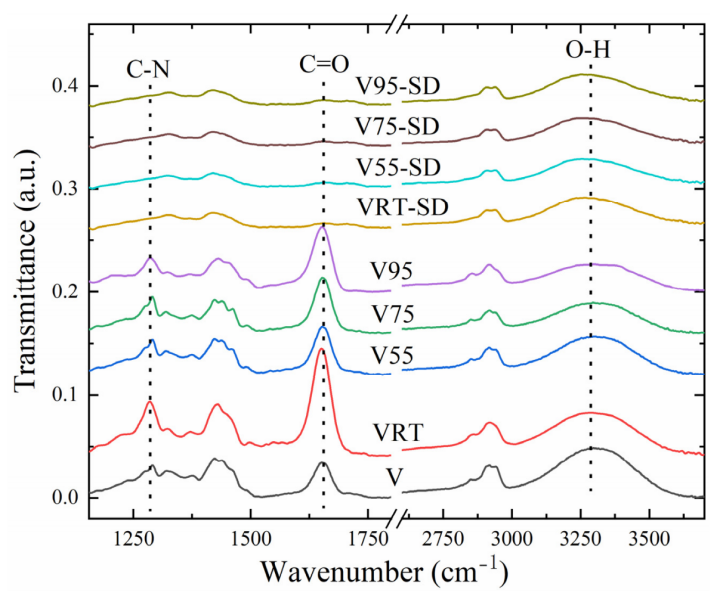

图5.所有9种不同制备和处理样品中纳米纤维的FTIR光谱。

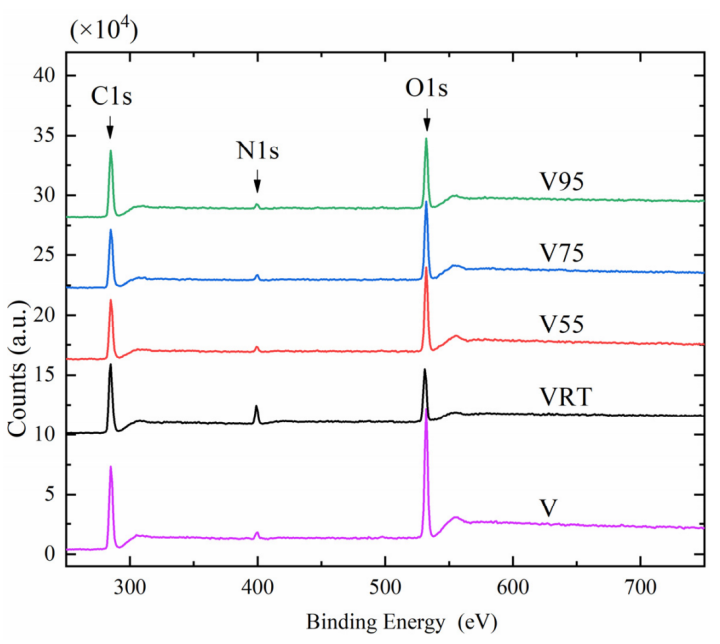

图6.纳米纤维样品的XPS光谱（标出C、O和N峰）。
