DOI: 10.1016/j.micromeso.2022.111706

碳材料作为钠离子电池（SIBs）的负极材料具有广阔的应用前景。碳材料的结构优化对于获得较高电化学性能有着显著影响。在此，研究者通过静电纺丝法制备了碳/碳复合纳米纤维（C/CNFs），并通过引入纳米碳来调整其微观结构、织构和表面官能团。结果表明，石墨烯的引入将会调节孔结构和表面官能团，作为SIBs负极显示出优异的储钠性能。石墨烯/碳复合纳米纤维（G/CNFs）在0.05A/g下进行300次循环后表现出253.6mAh/g的良好可逆容量，与CNFs相比提高了62.67%。G/CNFs在2A/g下循环600次后的容量保持在200.6mAh/g。G/CNFs在1.0mV/s时的赝电容贡献为90.4%。综上，这项工作利用其他纳米碳调控碳材料的孔结构，为储能应用提供了新的参考，但不仅限于此。

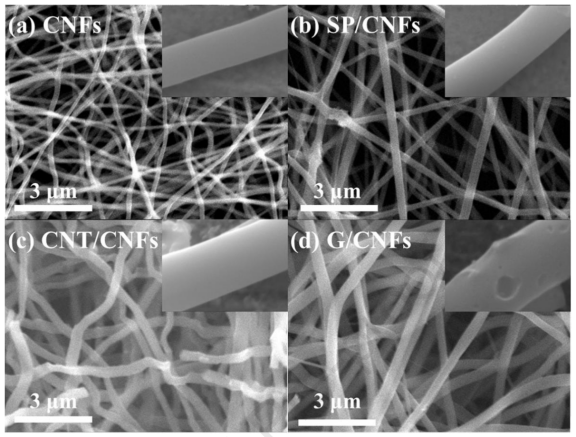

图1.（a）CNFs、（b）SP/CNFs、（c）CNT/CNFs和（d）G/CNFs的SEM和FESEM图像。

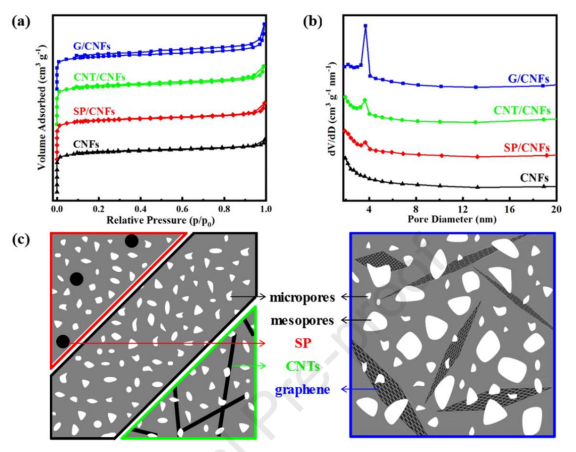

图2.所有样品的（a）N2吸附-解吸等温线和（b）孔径分布，（c）SP/CNFs（红色）、CNFs（黑色）、CNT/CNFs（绿色）和G/CNFs（蓝色）的孔结构图。

图3.CNFs和G/CNFs的（a）TG曲线和DTG曲线；MS曲线（b）m/z=17和18个OH+和H2O片段，（c）m/z=28和44个CO和CO2片段，（d）m/z=16和30个CH4和NO片段；（e-f）FTIR光谱。

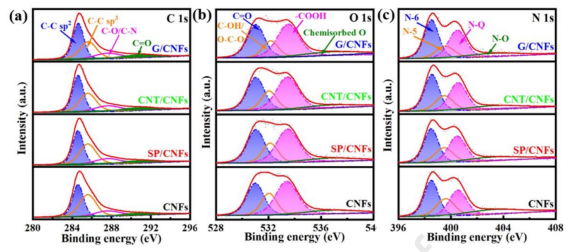

图4.所有样品的XPS光谱：（a）C1s,（b）O1s,（c）N1s。

图5.（a）样品的倍率性能和循环性能以及（b）奈奎斯特图；（c）G/CNFs在0.1mV/s-1.0mV/s的不同扫描速率下的CV曲线；（d）基于G/CNFs的Log（v）-Log（i）关系曲线获取的b值；（e）G/CNFs在不同扫描速率下的电容和扩散控制贡献率。
