DOI: 10.1016/j.surfin.2021.101661
在这项工作中，以PCL/PVP（CV）为纳米纤维基质，氧化镁纳米颗粒（MgONPs）为抗菌剂，采用静电纺丝技术制备了用于组织工程材料的MgO/PCL/PVP（MCV）抗菌纳米纤维。通过对质量比为1:1的PCL和PVP的混合物进行静电纺丝，制备了具有优异微观形貌和较小平均直径（208.5±74.9nm）的合适CV基材。利用静电纺丝法将MgONPs负载到合适的CV基材上成功制备了MCV抗菌纳米纤维。此外，扫描电子显微镜（SEM）、能量色散X射线光谱仪（EDS）、热重分析（TGA）、差示扫描量热法（DSC）和衰减全反射傅立叶变换红外光谱（ATR-FTIR）等表征显示，3.0wt%MgONPs经物理方式均匀地负载在CV基底（MCV-3.0）上，其对大肠杆菌（E.coli）显示出100%的优异抗菌率。
图1.实验过程：a.CV和MCV的制备过程；b.MCV的抗菌性能测试。
图2.MgONPs的表征：a.粒度分布；b.XRD图谱；c.SEM图像。
图3.CV（CV-10/0、CV-8/2、CV-6/4、CV-5/5、CV-4/6、CV-2/8和CV-0/10）的SEM图像和直径分布。
图4.纤维特性：a.CV（CV-10/0、CV-8/2、CV-6/4、CV-5/5、CV-4/6、CV-2/8和CV-0/10）的平均直径；b.MCV（MCV-0.25、MCV-0.5、MCV-1.0、MCV-3.0和MCV-5.0）的平均直径；c.CV的ATR-FTIR光谱；d.CV-5/5和MCV的ATR-FTIR光谱；e.CV-5/5和MCV的TG-DTG曲线；f.MCV对大肠杆菌的抗菌率。

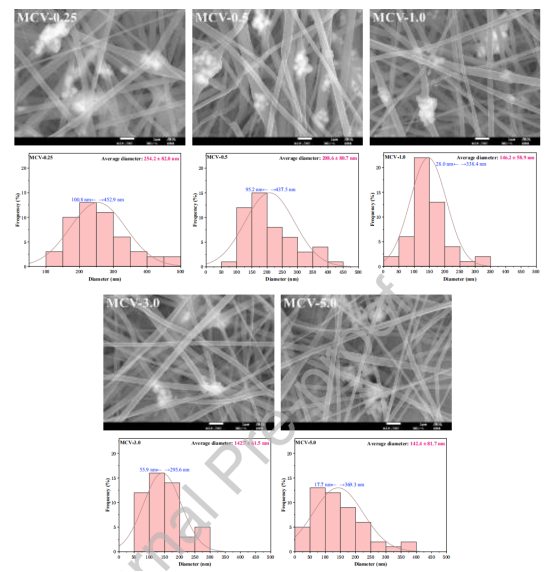

图5.MCV（MCV-0.25、MCV-0.5、MCV-1.0、MCV-3.0和MCV-5.0）的SEM图像和直径分布。
图6.元素分析：a.CV-5/5和MCV（MCV-0.25、MCV-0.5、MCV-1.0、MCV-3.0和MCV-5.0）的EDS谱；b.CV-5/5和MCV的表面形态和元素映射。

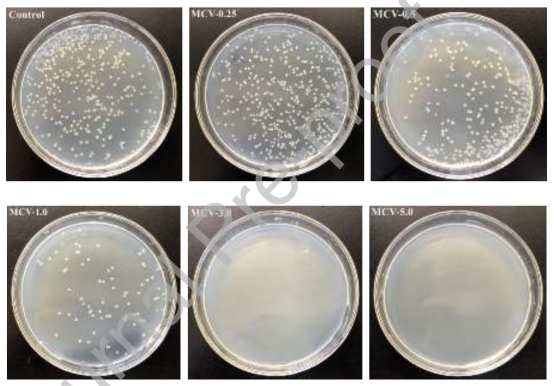

图7.LB固体培养基（对照、MCV-0.25、MCV-0.5、MCV-1.0、MCV-3.0和MCV-5.0）上的大肠杆菌菌落。
图8.MCV-3.0的抗菌作用分析。
