DOI: 10.1016/j.ceramint.2021.12.037

在本工作中，研究者采用简单的静电纺丝方法和高温处理制备了Ti4+掺杂Li3V2(PO4)3/C（缩写为C-LVTP）纳米纤维。在所设计的纳米复合材料中，超细LVTP点均匀分散在一维碳纳米纤维中，Ti4+掺杂不会破坏单斜晶系Li3V2(PO4)3的晶体结构。与未掺杂的Li3V2(PO4)3/C（简称C-LVP）相比，所制备的C-LVTP纤维具有较高的可逆容量、优异的倍率性能以及较好的循环性能。特别是，C-LVT7%P正极不仅在0.5和10C下分别提供了187.2和160.3mAh/g的高容量，而且还具有稳定的循环性能，经500个循环后在20C下的可逆容量达到135.8mAh/g。C-LVT7%P良好的电池特性主要归功于Ti4+掺杂，其提高了电导率和Li+扩散系数。

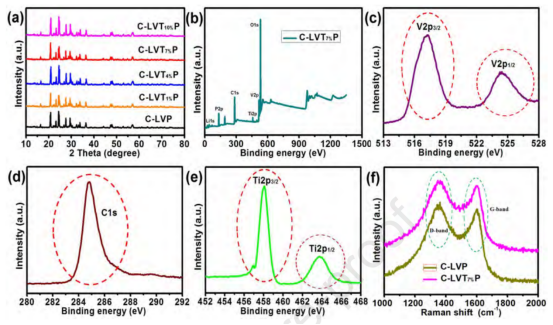

图1.（a）所得C-LVP、C-LVT1%P、C-LVT4%P、C-LVT7%P和C-LVT10%P样品的XRD谱；（b-e）C-LVT7%P纳米复合材料的XPS光谱；（f）C-LVP和C-LVT7%P复合材料的拉曼光谱。

图2.所制备（a，b）C-LVP和（c，d）C-LVT7%P纳米纤维的SEM图像。

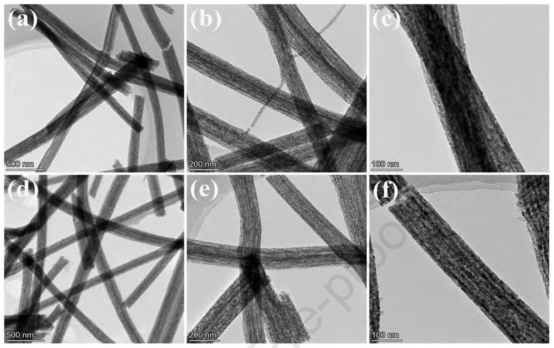

图3.所得（a-c）C-LVP和（d-f）C-LVT7%P纳米纤维的TEM图像。

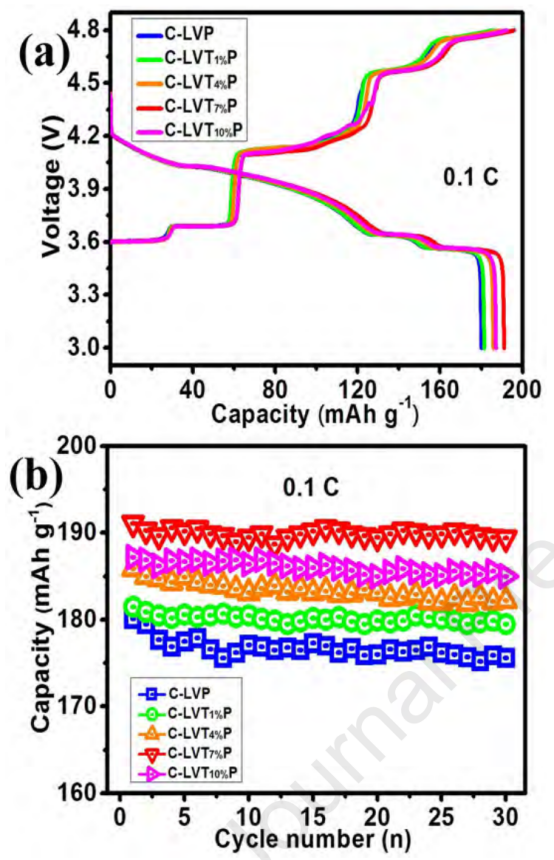

图4.（a）设计的C-LVP、C-LVT1%P、C-LVT4%P、C-LVT7%P和C-LVT10%P正极的恒电流充放电曲线和（b）循环稳定性。

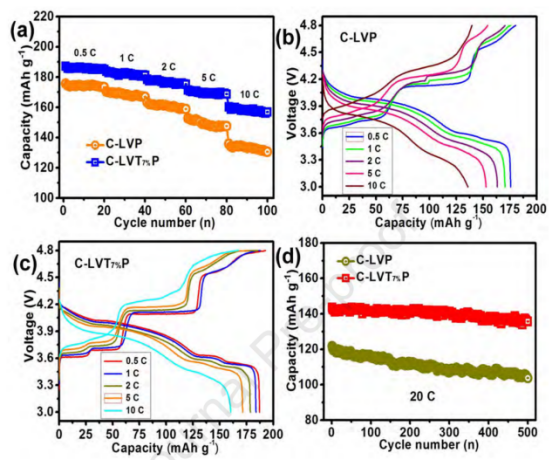

图5.（a）C-LVP和C-LVT7%P正极在不同倍率下的循环性能；（b，c）C-LVP和C-LVT7%P电极的充放电曲线；（d）C-LVP和C-LVT7%P的长期循环寿命。

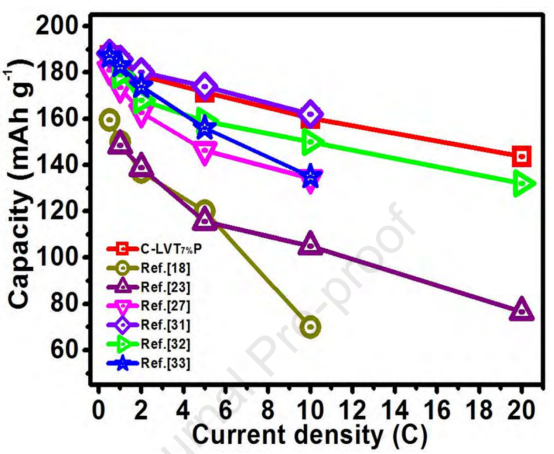

图6.本研究和其他已发表文献中LVP基正极的高倍率性能。

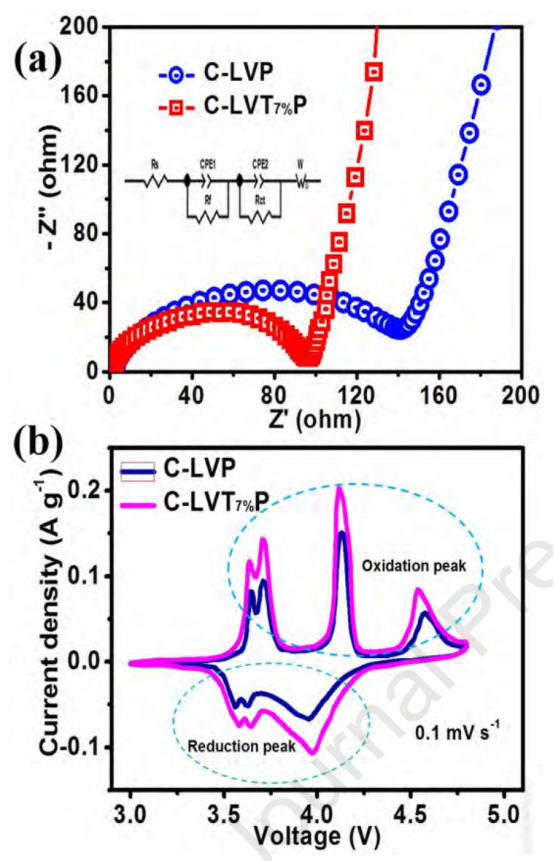

图7.（a）C-LVP和C-LVT7%P的EIS曲线和（b）CV曲线。
