DOI: 10.3390/nano11123202

本研究旨在通过静电纺丝技术制备pH依赖性纳米纤维，作为治疗牙周病（PD）的新型控释系统。选择醋酸纤维素邻苯二甲酸酯（CAP）作为pH敏感性抗菌聚合物。根据聚合物分散变量、聚合物和药物浓度对NF进行优化，并从形态、直径、包封效率（EE）、工艺效率（PE）、热性能和释放特性等多个方面对其进行表征。测试了两种溶剂混合物，用含12%w/v聚合物的丙酮/乙醇制备的CHX-CAP-NF的直径为934nm，42%EE和55%PE条件下的纤维具有均匀的形态。同时，用含11%w/v聚合物的丙酮/甲醇制备的CHX-CAP-NF的直径为257nm，32%EE和40%PE条件下的产物具有不连续的纳米纤维形态。EE和PE取决于聚合物浓度和配方中使用的药物。差示扫描量热法（DSC）研究表明，药物分散在NF基质中。CHX-CAP-NF随时间（t0.43-0.45）变化的CHX释放遵循Fickian扩散。总体而言，所开发的纳米纤维可用作PD中的新型药物递送系统。

图1.使用不同溶剂混合物时，不同聚合物浓度的聚合物溶液的电导率（a）、表面张力（b）和粘度（c）。

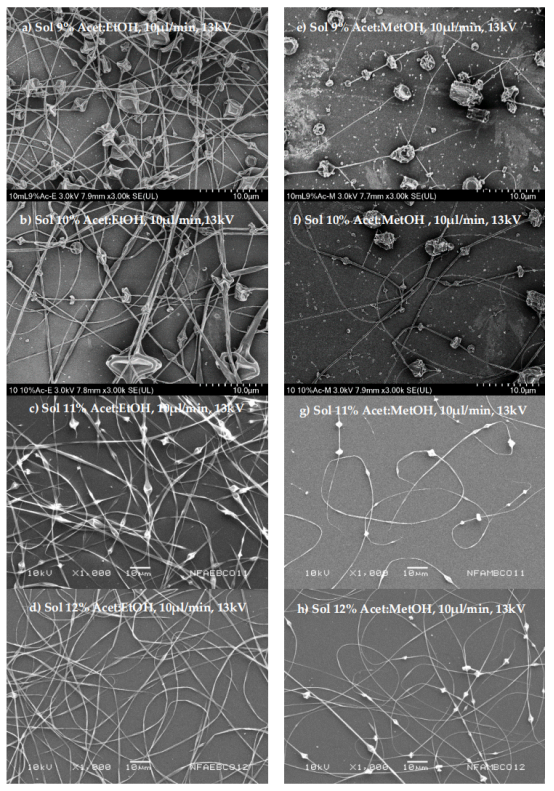

图2.使用丙酮/乙醇（1:1）（a-d）或丙酮/甲醇（1:1）（e-h）混合物作为溶剂，由不同聚合物浓度（9-12%）的聚合物溶液制备出的纳米纤维的扫描电子显微镜图像。工艺条件：电压为13kV，流速为0.6mL/h，距离为15cm。

图3.使用不同浓度的聚合物溶液和不同的溶剂混合物时，药物掺入（5-50毫克）对聚合物溶液性质的影响：电导率（a）、表面张力（b）和粘度（c）。

图4.使用两种不同的溶剂混合物（丙酮/乙醇（1:1v/v）（a,b）或丙酮/甲醇（1:1v/v）（c,d））以及负载不同药物量时，聚合物浓度为11%的醋酸纤维素邻苯二甲酸酯纳米纤维的显微照片。

图5.使用两种不同的溶剂混合物（丙酮/乙醇（1:1v/v）（a,b）或丙酮/甲醇（1:1v/v）（c,d））以及负载不同药物量时，聚合物浓度为12%的醋酸纤维素邻苯二甲酸酯纳米纤维的显微照片。

图6.不同药物量和聚合物浓度下不同聚合物溶液的工艺效率。

图7.药物负载量不同的NFs的DSC：（a）氯己定碱（CHX），（b）醋酸纤维素邻苯二甲酸酯粉末，（c）载有10mgCHX的NFs膜，（d）载有50mgCHX的NFs膜。

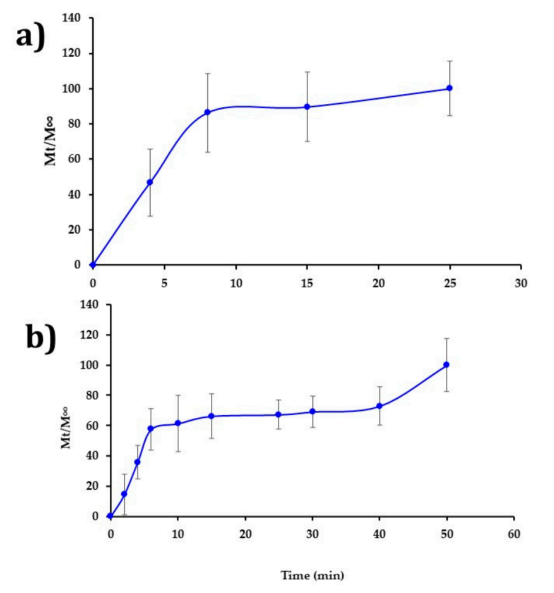

图8.（a）使用12%（w/v）的丙酮/乙醇（1:1）（v/v）时NFs的CHX释放，（b）使用11%（w/v）的丙酮/甲醇（1:1）（v/v）时NFs的CHX释放。
