DOI: 10.1016/j.ceramint.2021.11.254

在这项研究中，通过静电纺丝方法制备了一种新型一维介孔Sn4P3@C纳米复合材料。在所设计的纳米纤维中，Sn4P3纳米晶体均匀嵌入碳纳米纤维中，形成一维纳米结构。所得Sn4P3@C纳米复合材料显示出高比容量、出色的倍率性能和优异的循环稳定性。Sn4P3@C优异的电池性能主要归功于所设计的一维导电纳米结构，它可以显著促进Na+和电子的传输。此外，介孔碳纳米纤维还可以适应Na+插入和提取过程中Sn4P3颗粒的体积变化。

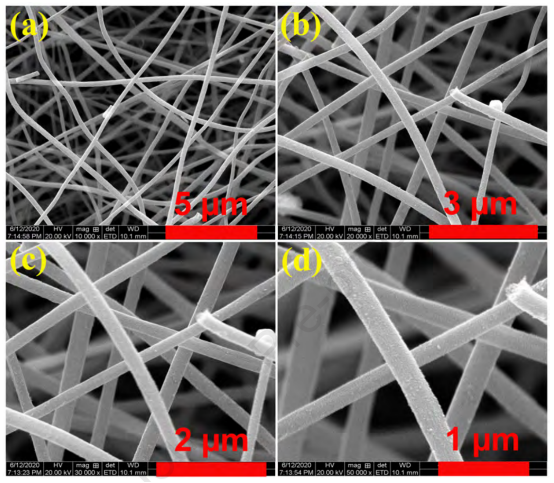

图1.所设计的一维Sn4P3@C纳米纤维的SEM图像。

图2.所得Sn4P3@C纳米纤维的TEM图像（a-d）；Sn4P3@C纳米复合材料的STEM（e）和EDS点映射图像（f-i）。

图3.Sn4P3@C纳米纤维的XRD（a）、拉曼光谱（b）、N2吸附/解吸等温线（c）和孔径分布（d）。

图4.所得Sn4P3@C纳米纤维的XPS光谱。

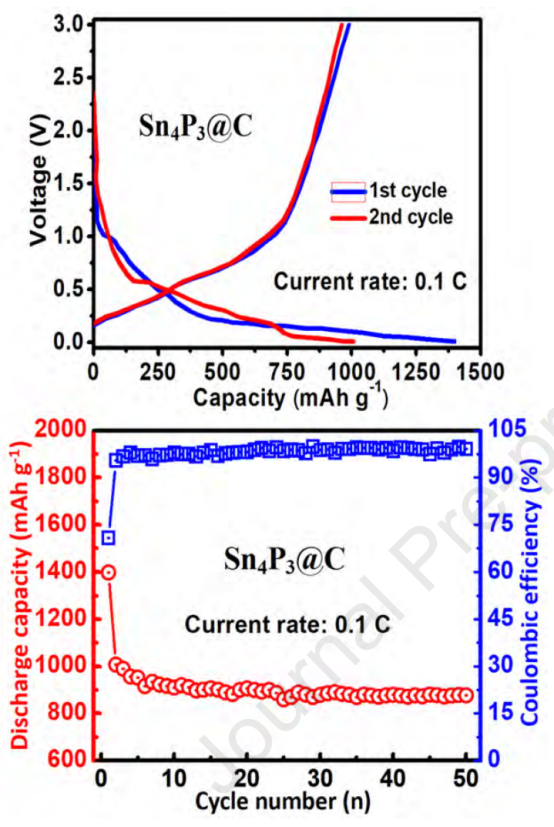

图5.Sn4P3@C负极的恒电流放电/充电曲线（a）和循环性能（b）。

图6.Sn4P3@C负极的EIS曲线（a）和CV曲线（b）。

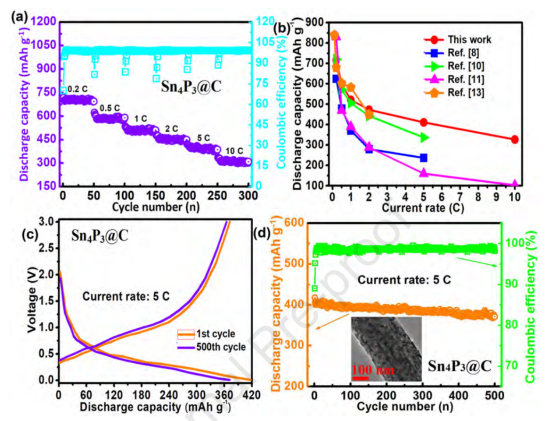

图7.所设计的Sn4P3@C的高倍率性能（a）；Sn4P3基电极的电池性能比较（b）；Sn4P3@C负极在5C下的恒电流放电/充电曲线（c）和长循环性能（d）。
