DOI: 10.1016/j.ecoenv.2021.112990

目前，金属有机框架（MOFs）已被广泛应用于去除水中的污染物。然而，粉状MOFs在使用过程中经常发生聚集，使用后难以收集。这些问题降低了它们的效率并抑制了其可重用性。在这项工作中，研究者通过静电纺丝成功地将Zr基MOF（UiO-66）固定在水稳定性聚丙烯腈（PAN）基材中。仪器表征证实该杂化膜含有UiO-66，通过ICP-OES分析对其稳定性进行探究。所得复合膜在自然pH条件下可有效去除水中的亚砷酸盐（AsIII）和砷酸盐（AsV）。吸附动力学符合准二级模型，以化学吸附为主，其吸附等温线可借助Langmuir模型进行描述。该杂化膜对As（V）和As（III）的最大吸附容量分别为42.17mg/g和32.90mg/g。研究结果表明，MOFs分散的电纺纳米纤维膜很好地继承了MOFs的原始吸附特性，在不损失MOFs的情况下表现出良好的再生性。综上，静电纺丝是制备MOFs杂化膜的一种有效且实用的方法，使复合物在使用后很容易收集。

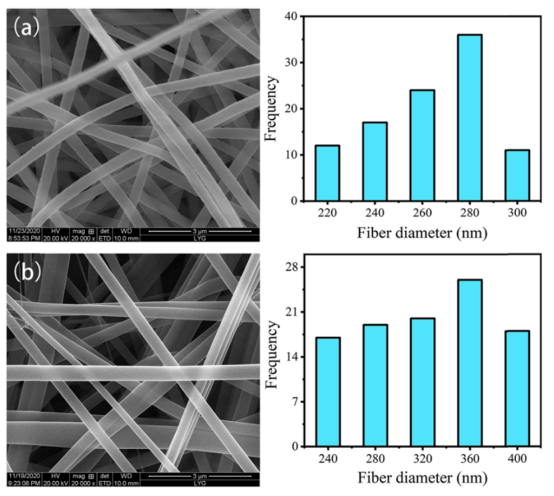

图1.（a）PAN纳米纤维和（b）含有10wt%UiO-66 MOF的纳米纤维的SEM图像和纤维直径分布。

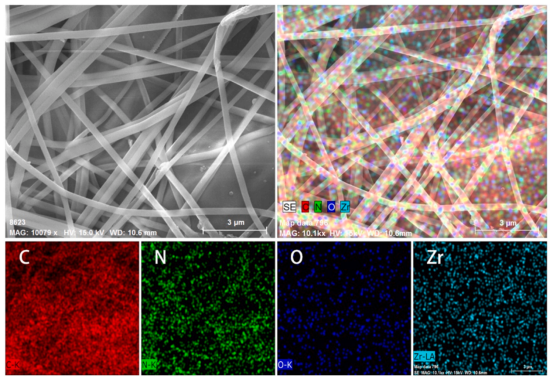

图2.所制备的10wt%UiO-66/PAN纳米纤维的SEM和元素映射。

图3.（a）对As（V）和As（III）物种吸附容量的伪一级模型和（b）伪二级模型；UiO-66/PAN对（c）As（V）和（d）As（III）物种吸附容量的Langmuir和Freundlich等温线模型曲线。

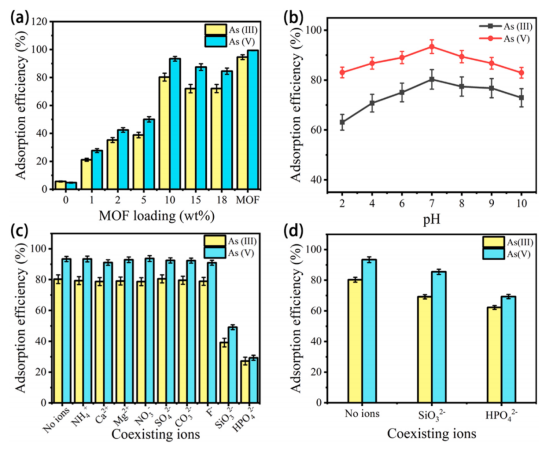

图4.（a）具有不同MOFwt%的UiO-66/PAN的砷去除率。（b）pH值对As（III）和As（V）吸附的影响。（c）共存离子对As（III）和As（V）吸附的影响（Cions=100mg/L）。（d）SiO32-和HPO42-对As（III）和As（V）吸附的影响（Cions=10mg/L）。

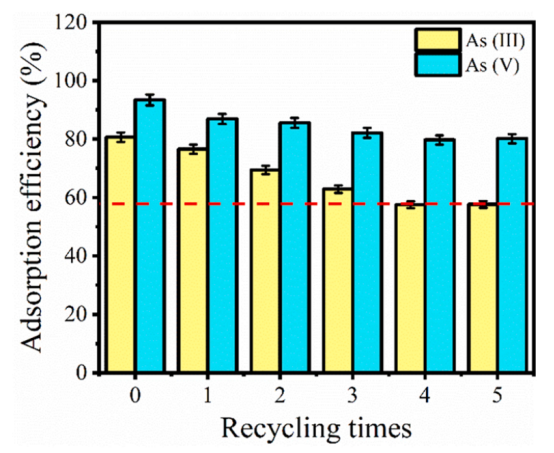

图5.UiO-66/PAN的回收率。
