DOI: 10.1016/j.eurpolymj.2021.110841

在本研究中，通过绿色静电纺丝方法制备了由聚己内酯（PCL）和不同量生物活性玻璃纳米粒子（BGn）组成的纤维膜，用于引导骨再生（GBR）。首先通过FTIR、SEM、TGA和DSC对膜的特性进行评估。通过静态水接触角的测量研究了其润湿性。将该纤维膜浸泡在磷酸盐缓冲盐水（PBS）和模拟体液（SBF）溶液中以评估其体外生物降解性和生物活性。TGA、FTIR和SEM分析表明BGn均匀分散在PCL基质中。此外，BGn的引入增强了纤维的均匀性和取向性，有助于降低PCL的疏水性。DSC分析表明，由于BGn的成核作用，PCL的结晶度增加。体外研究表明，生物降解性和生物活性可根据BGn含量进行调整。事实上，在较高的BGn浓度（10-15%wt）下纤维膜显示出优异的生物矿化作用以及匹配的生物降解率。上述结果表明，电纺PCL/BGn纳米纤维复合膜可作为GBR屏障膜。

图1.PCL、PCL-5BGn、PCL-10BGn和PCL-15BGn在10,000（左）和5000（右）两种放大倍率下的SEM显微照片。

图2.PCL（a）、PCL-5BGn（b）、PCL-10BGn（c）和PCL-15BGn（d）的纤维尺寸分布。

图3.电纺膜的TGA曲线及其一阶导数。

图4.电纺膜的DSC曲线：第二次加热循环（a），冷却循环（b）。

图5.电纺膜的FTIR光谱。

图6.电纺膜的水接触角及其相应的液滴图像。*统计学显著差异（p<0.05）。

图7.重量损失（a）和PBS的pH（b）与浸泡时间的函数关系。*与纯PCL样本相比具有统计学显著差异（p<0.05）。

图8.在SBF中浸泡7、21和35天后PCL（a）、PCL-5BGn（b）、PCL-10BGn（c）和PCL-15BGn（d）的FTIR光谱。

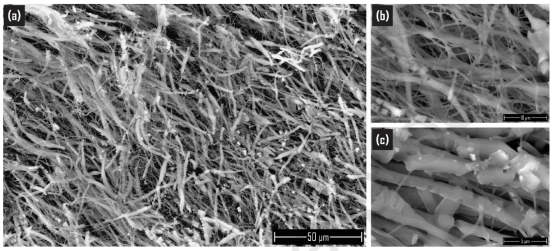

图9.PCL膜在SBF中浸泡35天后的SEM显微照片。（a）、（b）和（c）分别对应于1000、5000和10,000的放大倍数。

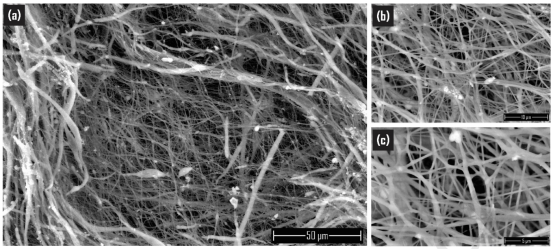

图10.PCL-5BGn膜在SBF中浸泡35天后的SEM显微照片。（a）、（b）和（c）分别对应于1000、5000和10,000的放大倍数。

图11.PCL-10BGn膜在SBF中浸泡35天后的SEM显微照片。（a）、（b）和（c）分别对应于250、1000和5000的放大倍数。

图12.PCL-15BGn膜在SBF中浸泡35天后的SEM显微照片。（a）、（b）和（c）分别对应于250、1000和5000的放大倍数。

图13.在SBF中浸泡35天后，PCL-10BGn（a）和PCL-15BGn（b）上生长的磷灰石层的EDX光谱。

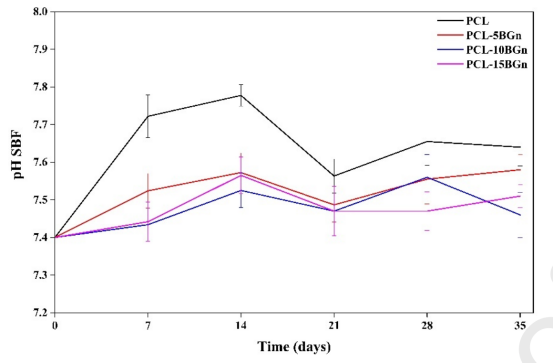

图14.不同浸泡时间后SBF的pH变化。
