DOI: 10.1002/admi.202101047

在本研究中，通过静电纺丝以及随后的煅烧和氢还原制备了一种由FeCo合金和ZnO纳米颗粒（表示为FeCo/ZnO NFs）组成的新型纳米纤维吸收剂。由于其独特的1D和衍生的3D网络分层结构的优势，以及磁性FeCo合金和介电ZnO在1D纳米空间内的良好协同效应，该FeCo/ZnO NFs表现出优异的微波吸收性能，最佳反射损耗值为-83.4dB，有效吸收带宽为8GHz（10.0-18GHz），涂层厚度仅为1.3mm。这些性能明显优于许多先前报道的磁性ZnO基吸收剂，突显了FeCo/ZnO NFs在微波吸收领域的巨大应用潜力。

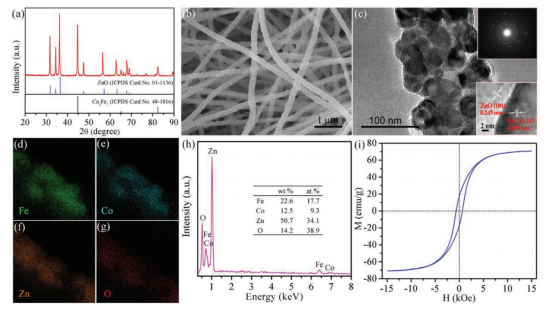

图1.a）FeCo/ZnO NFs的XRD图，b）FESEM图像，c）TEM图像，d-g）元素映射图像，h）EDX光谱，以及i）磁滞回线。（c）中右上和右下插图分别为SAED图谱和HRTEM图像。

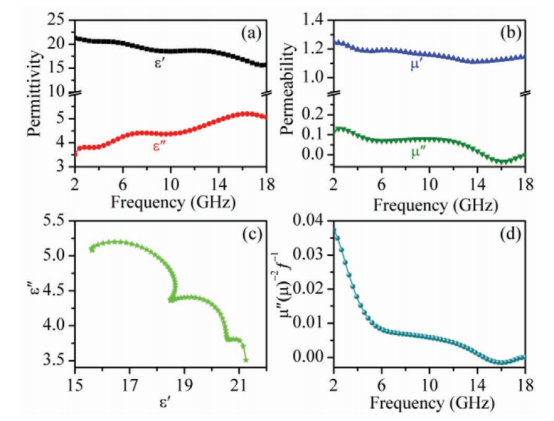

图2.a）FeCo/ZnO NFs-硅橡胶复合材料的复介电常数，b）复磁导率，c）ε″-ε′曲线和d）C0-f曲线。

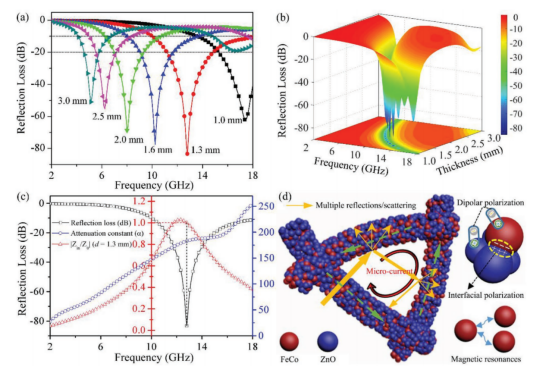

图3.a）不同厚度下的RL曲线。b）RL值的3D呈现。c）衰减常数、归一化输入阻抗模量以及厚度为1.3mm时的RL曲线。d）FeCo/ZnO NFs复合材料可能的微波吸收机制示意图。
