DOI: 10.1016/j.colsurfa.2021.127455

在本工作中，研究者通过静电纺丝和水热法制备了介孔TiO2/In2O3纳米纤维光催化剂，其中In2O3均匀生长在电纺TiO2纳米纤维上。通过调节水热溶液中In2O3的原料重量，可以轻松控制In2O3纳米结构和介孔纳米结构的质量负载。研究了所制备光催化剂光催化降解有机物的性能。结果表明，与原始TiO2和In2O3光催化剂相比，TiO2/In2O3复合材料对RhB降解的光催化效率显着提高。这种增强的性能可归因于扩展的可见光响应范围、光激发电荷载流子的有效分离和增加的反应活性位点的综合效应。

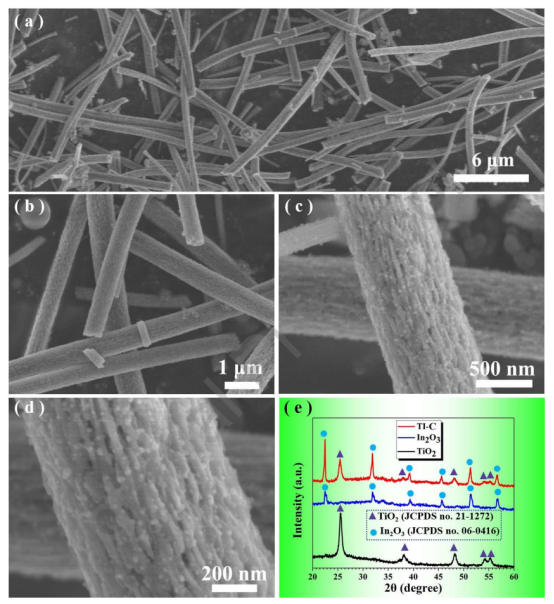

图1.（a-d）TI-C样品在不同放大倍数下的SEM图像。（e）原始TiO2、In2O3和TI-C样品的XRD谱。

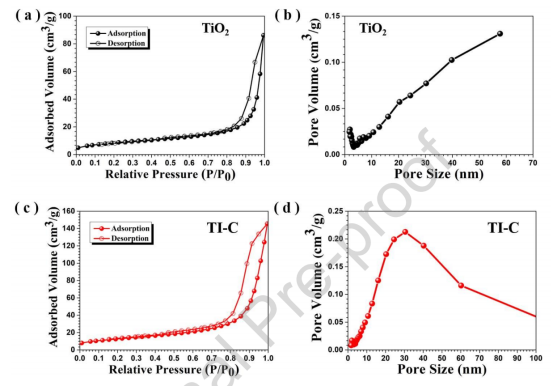

图2.分别为原始TiO2（a-b）和TI-C（c-d）样品的N2吸附/解吸等温线和相应的孔径分布曲线。

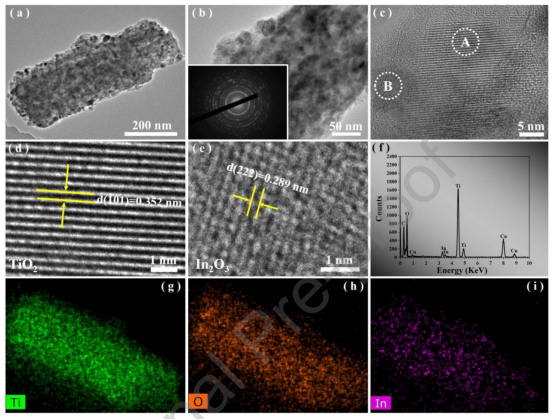

图3.（a-b）TI-C样品的TEM图像。（b）中的插图是相应的SAED图谱。（c）样品的HRTEM图像。（d-e）（c）中标记区域A和B的放大HRTEM图像。（f）TI-C样品的EDX光谱。（g-i）Ti、O和In的元素映射图像。

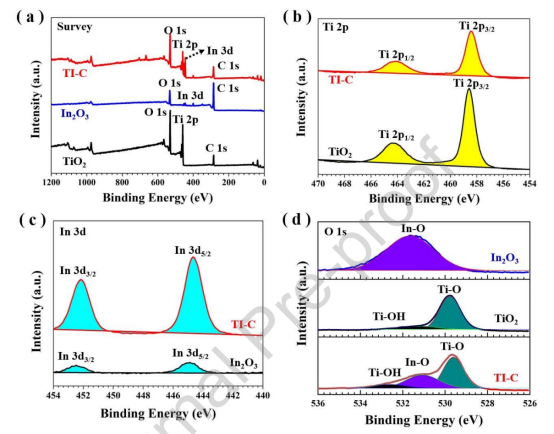

图4.原始TiO2、In2O3和TI-C样品的XPS光谱：全扫描（a），Ti2p（b），In3d（c）和O1s（d）。

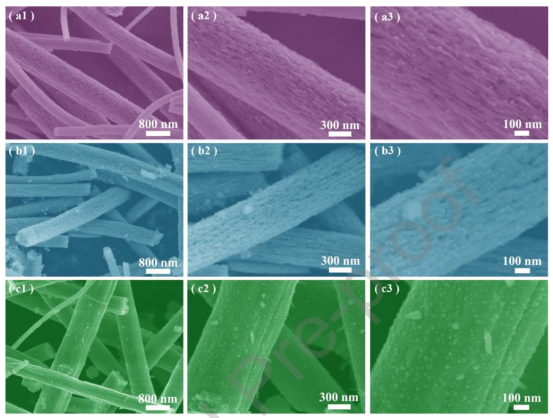

图5.TI-A（a1-a3）、TI-B（b1-b3）和TI-D（c1-c3）样品的SEM图像。

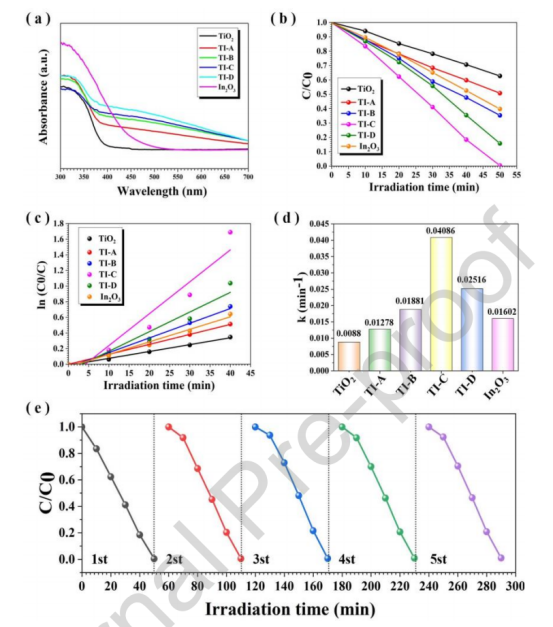

图6.（a）所制备样品的UV-vis光谱。（b-c）所制备样品的光催化RhB降解曲线（b）和相应的动力学线性模拟曲线（c）。（d）所得样品的k值。（e）用于光催化降解RhB的TI-C样品的循环稳定性。

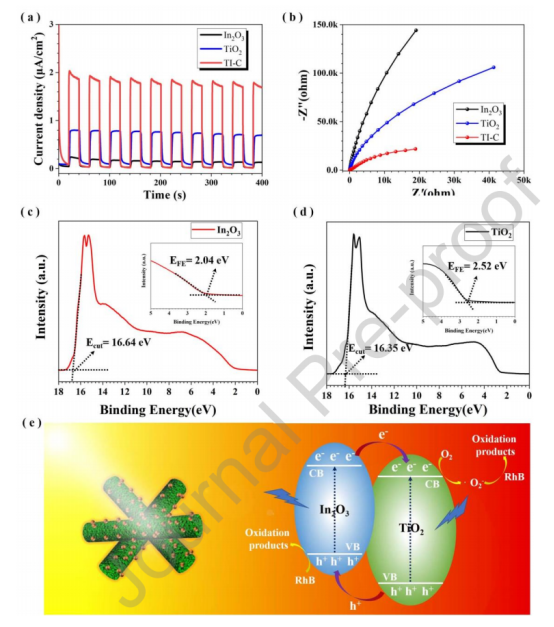

图7.（a-b）所制备的原始TiO2、In2O3和TI-C样品的瞬态光电流测量值（a）和EIS图（b）。（c-d）In2O3（c）和TiO2（d）的UPS光谱。（e）介孔TiO2/In2O3纳米纤维的光催化机理。
