DOI: 10.1016/j.est.2021.103094

本研究旨在开发出一种基于相变材料（PCMs）聚乙二醇（PEG）的新型智能纺织品，用于紫外线屏蔽和温度调节。通过将PEG作为PCM、聚酰胺6（PA6）和二氧化钛（TiO2）作为支撑材料，采用单喷嘴静电纺丝制备了一种智能纺织品。TiO2优异的紫外线吸收能力使其能够在太阳光下有效地屏蔽紫外线。在此基础上，成功制备出具有良好表面形貌、优异相容性和热稳定性的智能纺织品。值得注意的是，该智能纺织品具有51.14J/g的潜热，并且在500次加热-冷却循环后表现出良好的热可靠性。本研究有利于多功能纺织品的生产，对舒适智能服装的开发具有一定的指导意义。

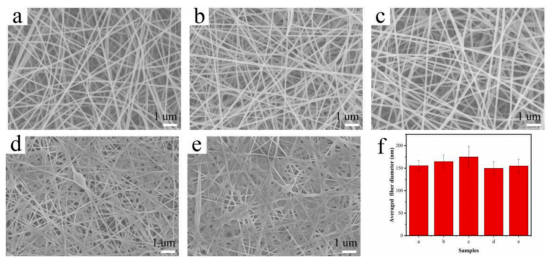

图1.纳米纤维的SEM图像：（a）PA6，（b）PA6/PEG（2/0.5），（c）PA6/PEG（2/1），（d）PA6/PEG（2/1.5），（e）PA6/PEG（2/2）。（f）样品的平均直径（a-e）。

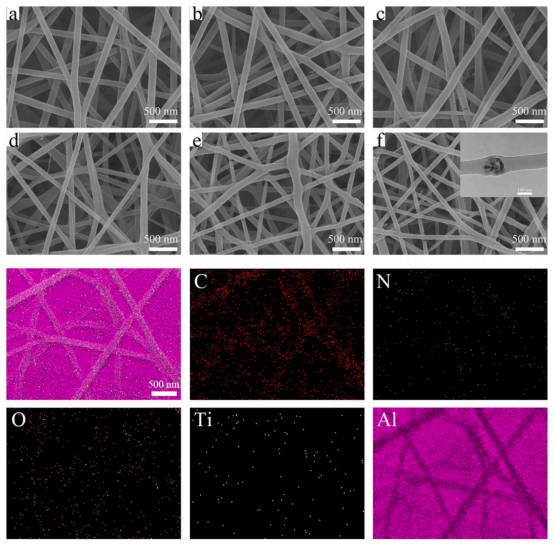

图2.SEM图像：（a）PA6/PEG，（b）PA6/PEG/2wt％TiO2，（c）PA6/PEG/4wt％TiO2，（d）PA6/PEG/6wt％TiO2，（e）PA6/PEG/8wt％TiO2，（f）PA6/PEG/10wt％TiO2。PA6/PEG/10wt％TiO2样品的EDS元素映射，样品收集在铝箔上。

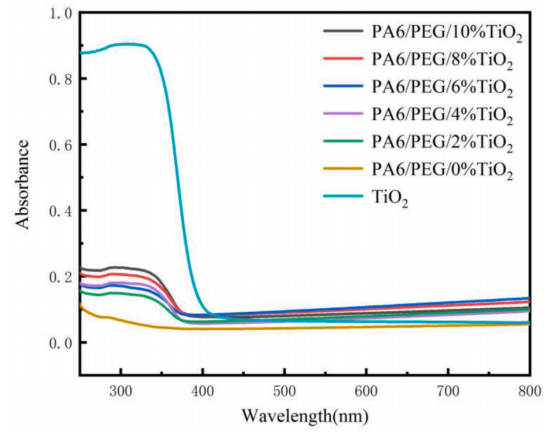

图3.TiO2和智能纺织品的UV-Vis吸收光谱。

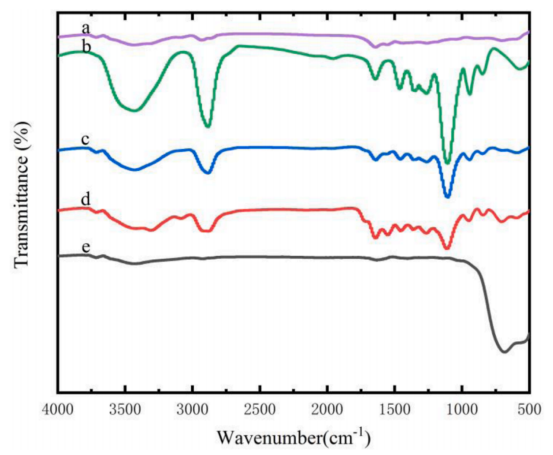

图4.（a）PA6，（b）PEG，（c）PA6/PEG，（d）PA6/PEG/10wt％TiO2和（e）TiO2的FT-IR光谱。

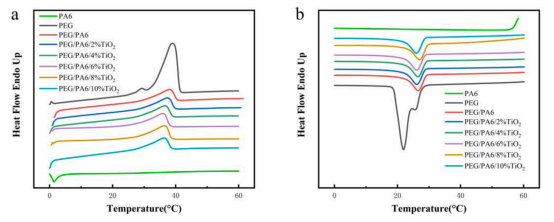

图5.（a）熔化过程和（b）冷冻过程的DSC曲线。

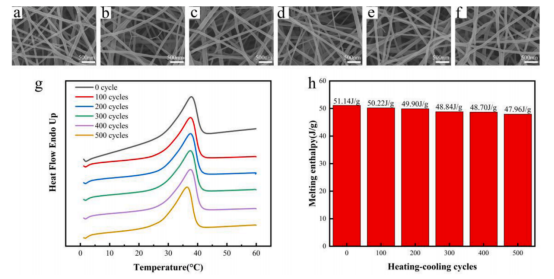

图6.PA6/PEG/10wt％TiO2智能纺织品在加热和冷却循环前后的SEM图像：（a）0，（b）100，（c）200，（d）300，（e）400和（f）500次循环。（g）智能纺织品的DSC曲线以及（h）加热和冷却循环后的熔化焓。

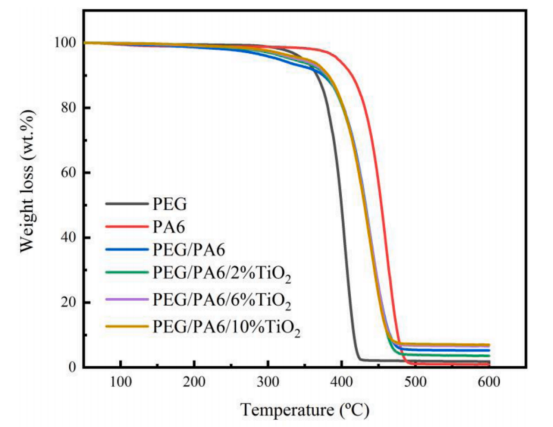

图7.典型样品的TGA曲线。
