DOI: 10.1016/j.carbpol.2021.118593

几丁质是自然界中含量仅次于纤维素的第二大生物聚合物，由于其在普通溶剂中的不溶性，目前尚未得到充分利用。在此，对几丁质进行丙酰化以改善其在绿色溶剂（即乙醇和水）中的溶解性，并以聚（环氧乙烷）（PEO）为混纺助剂进行静电纺丝制备了纳米纤维和非织造毡。对聚合物溶液粘度、电纺CP/PEO纤维形态、纳米纤维垫的机械、热、动态热和表面接触角进行了评估。结果表明，可以制备出CP含量高达97％的纤维。电纺CP/PEO纳米纤维垫具有良好的机械强度、热稳定性和疏水性，水接触角高达133°。从水中分离碳纳米纤维和碳纳米管的过滤试验证明了CP/PEO纳米纤维垫在流体过滤纤维污染物中的潜在用途。

图1.几丁质丙酸酯与乙醇/水的潜在相互作用示意图（插图：乙醇/水（9/1％w/w）混合物中含5％几丁质丙酸酯）。

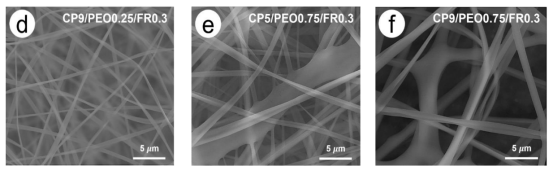

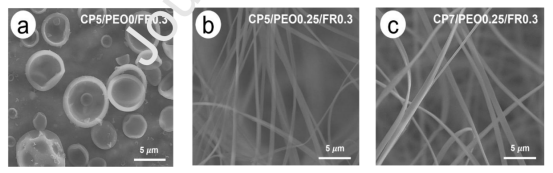

图2.电纺CP/PEO纤维形态的SEM图像。

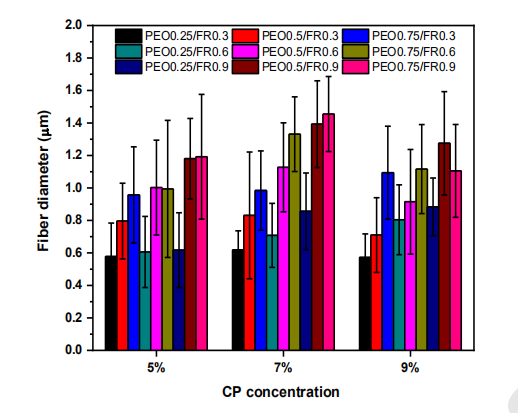

图3.电纺CP/PEO纤维的直径。

图4.纳米纤维垫的典型应力-应变曲线。

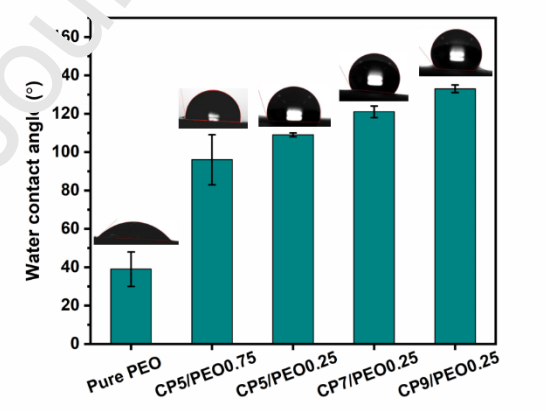

图5.垫子表面的水接触角和水滴照片。

图6.PEO、CP、电纺CP5/PEO0.75和CP9/PEO0.25纳米纤维毡的TGA（a）和DTG（b）曲线；（c）CP5/PEO0.75和CP9/PEO0.25纳米纤维垫的储能模量和tanδ。

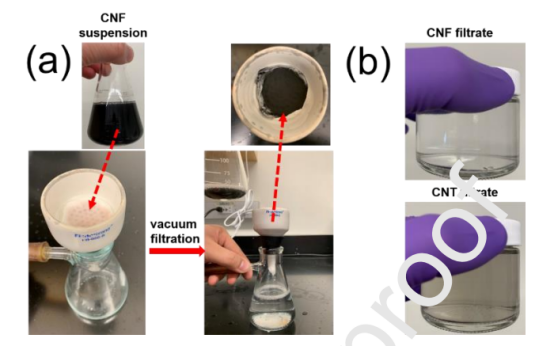

图7.（a）CNF与水分离的过滤过程，（b）过滤后所得滤液的照片。

图8.（a）过滤前的CP5/PEO0.25纳米纤维毡表面，（b）CNF过滤后的纤维毡上表面，（c）纤维毡下表面，（d）CNT过滤后的纤维毡上表面和（e-f）纤维毡下表面的SEM图像。
