DOI: 10.1016/j.colsurfa.2021.127322
膜分离技术能耗低、成本效应高,是废水处理的理想选择。然而,膜分离受到易结垢和分离效率低的限制。因此,制备具有优异防污性能和稳定通量的膜是解决这一问题的关键。在此,通过静电纺丝和真空过滤组装制备了凹凸棒石(APT)涂覆聚丙烯腈(PAN)纳米纤维(ACPN)膜。所制备的具有微/纳米多层结构的ACPN膜表现出优异的水下超疏油性。ACPN膜可用于有效分离一系列表面活性剂稳定的水包油乳液,甚至是高粘度水包原油乳液,分离效率高于99.4%。此外,经过15次循环使用后,该膜仍然显示出优异的分离效率和稳定的渗透通量。出人意料地是,所制备的膜显示出优异的机械稳定性和抗油污性能。最重要的是,ACPN膜具有良好的机械和化学稳定性,在含原油废水的修复方面显示出广阔的应用前景,是极具竞争力的油水分离候选材料。
图1.ACPN膜的制备及其乳液分离的示意图。

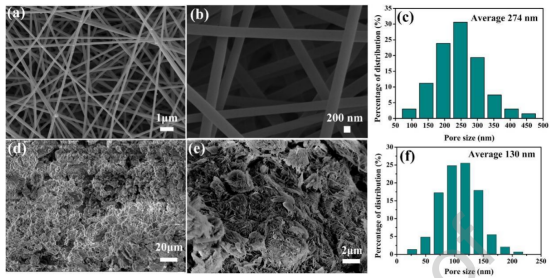

图2.PAN纳米纤维的SEM图像:(a)低倍放大图像,(b)高倍放大图像。ACPN膜的SEM图像:(d)低倍放大图像,(e)高倍放大图像。孔径分布:(c)PAN纳米纤维基材,(f)ACPN膜。

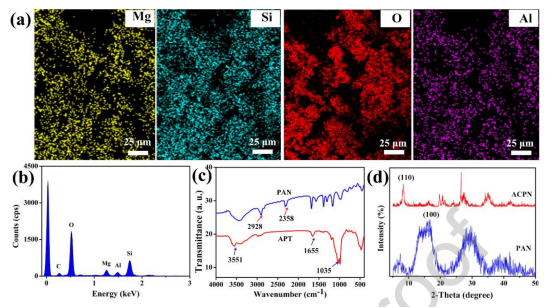

图3.(a)ACPN膜的EDS映射图像和(b)分析;(c)PAN和APT的FT-IR光谱;(d)PAN和ACPN膜的XRD图。
图4.ACPN膜对空气中的水(a)和油(b)的润湿性;(c)水下不同油滴在ACPN膜上的接触角和滑动角。
图5.ACPN膜的润湿性。(a)PAN,(b)ACPN膜上的水滴图像。(c)ACPN膜上的油滴图像显示出稳定的水下超疏油性,以及具有超高UOCAs的四氯化碳(油红染色)在膜表面的光学图像。(d)ACPN膜抗油污试验的光学图像。

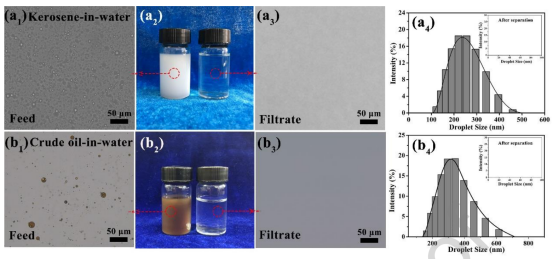

图6.分离前后水包油乳液的照片和粒度分析:(a)水包煤油乳液,(b)水包原油乳液。
图7.ACPN膜对不同水包油乳液的分离性能:(a)五种水包油乳液滤液中的油含量,(b)分离效率,(c)通量,(d)15个循环后水包原油乳液的分离效率。
