DOI: 10.1016/j.jenvman.2021.113466
新型高孔隙率纳米颗粒材料被越来越多地应用于吸附过程中,但它们需要坚固的基体来维持其功能性。本工作研究了在聚醚嵌段酰胺(PEBA)熔融静电纺丝纤维上承载氧化石墨烯(GO)颗粒,并将这种复合基质用于吸附水中的阳离子染料(结晶紫)。首先将不同量的GO(从0.5%到2.0%)混合到纯PEBA中,然后通过熔体静电纺丝制备出微纤维基质。对上述材料的形态(SEM)、化学成分(FTIR)、结晶度(XRD)和润湿性(WCA)进行了表征。GO含量的增加会对纤维直径产生不利影响(从13.18μm减小到4.38μm),而亲水性(水接触角从109°减小到76°)和整体染料吸附增加。经证实,在剂量为40mg/l、pH值为10的情况下,使用2%GO复合基质可实现高效吸附,去除效率约为100%。由于静电纺丝过程中的不稳定性,进一步增加聚合物中的GO浓度是不可行的。
图1.添加不同量GO的熔融电纺PEBA纤维的SEM图像。

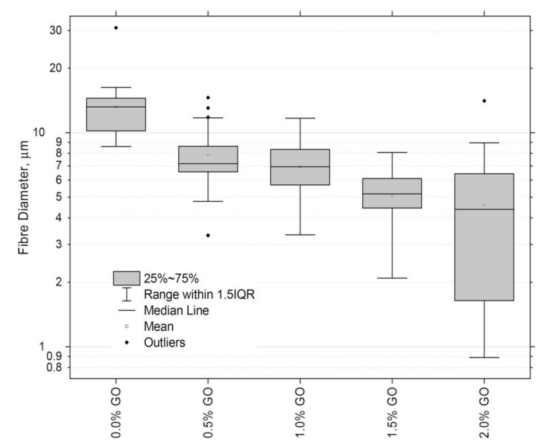

图2.添加不同量GO的熔融电纺PEBA基质中的纤维直径分布。

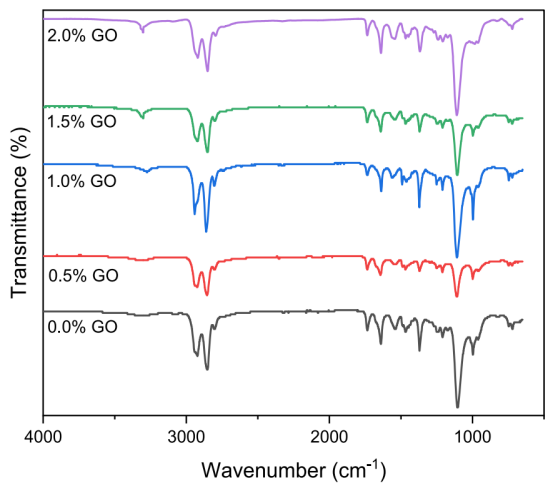

图3.不同GO浓度的PEBA熔融电纺纤维的FTIR光谱。
图4.不同GO浓度的PEBA熔融电纺纤维的XRD衍射图。

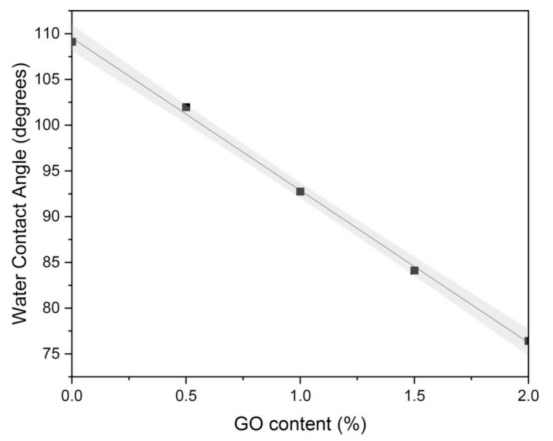

图5.PEBA纤维基质中GO负载量对水接触角的影响(灰色区域表示95%置信区间)。
图6.纯PEBA纤维(0.0%GO)和含有2.0%GO的PEBA纤维的N2吸附等温线。

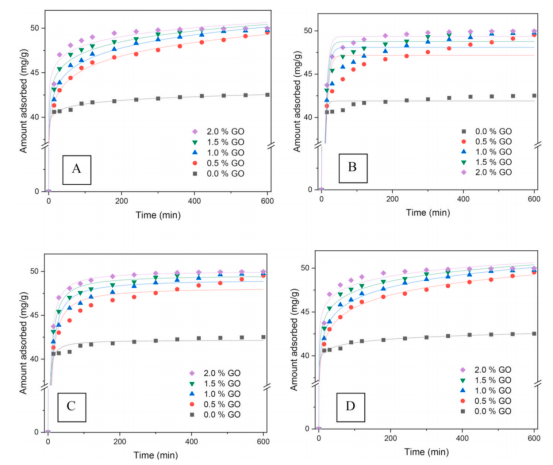

图7.通过扩散方程(Bangham,A)和吸附方程(拟一级B、拟一级C、Elovich D)模拟的吸附动力学。

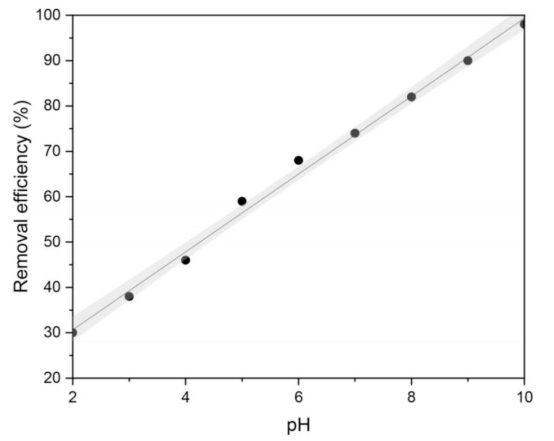

图8.pH值对染料去除效率的影响(灰色区域表示95%置信区间)。

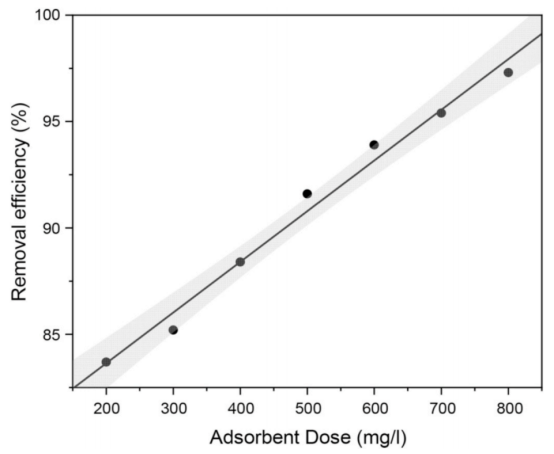

图9.吸附剂剂量对去除效率的影响(灰色区域表示95%置信区间)。
