DOI: 10.1021/acsapm.1c00633

如今，小直径血管移植物在组织工程领域引起了极大的兴趣，并且在临床试验中的需求量增大。然而，小口径血管通畅性较差的缺陷限制了其在冠状动脉和周围血管搭桥手术中的应用。研究表明，葛根素可以保护内皮细胞免受炎症、氧化应激和细胞凋亡引起的损伤。同时葛根素能够促进内皮细胞增殖和分化。本研究以聚（l-乳酸）为载体材料，多壁碳纳米管为增强材料，通过与明胶同轴静电纺丝制备了负载葛根素的血管移植物。结果表明，所得纤维具有核壳结构，增强的亲水性、疏水性、机械性能和降解性，与天然血管的性质非常吻合。与市售葛根素类药物相比，所制备的葛根素负载核壳型纤维的释药周期得到了有效延长且更加高效。此外，生物相容性试验表明，含有葛根素的纤维对内皮细胞无毒副作用，不会引起溶血，符合国家医用材料安全规定。

图1.PLLA/Gel/MWNTs-PUE纤维的制备过程示意图。

图2.具有不同葛根素含量（0.5％、1％和3％）的纤维的SEM和TEM图像。（A-C）具有不同葛根素含量的纤维的SEM图像；右上方的插图为纤维直径及其分布。（D-F）具有不同葛根素含量的纤维的TEM图像；D和d分别为纤维的外径和内径。

图3.酸化前后MWNTs的红外光谱（A），不同PLLA/Gel/MWNT纤维的红外光谱（B）以及“核-壳”纤维的红外光谱（C）。

图4.具有不同MWNT含量（A-C）和不同葛根素含量（D-F）的纤维膜的水接触角。

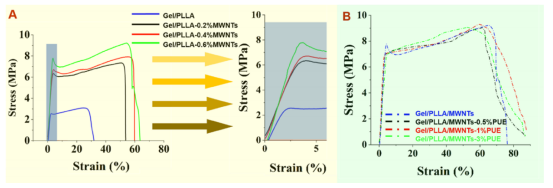

图5.具有不同AMWNT含量的纤维膜的机械性能（A），具有不同葛根素含量的纤维膜的机械性能（B）。

图6.降解纤维的SEM图像（A-D）以及具有不同葛根素含量的纤维膜的体外溶解曲线（E）。

图7.PLLA/Gel/MWNT和PUE-PLLA/Gel/MWNT纤维的溶血试验，其中水和0.9％NaCl水溶液分别用作阳性和阴性对照（A）。纤维膜上HUVEC细胞增殖的直方图（B）。
