DOI: 10.1002/term.3232

自从发现应用电刺激可以促进细胞生长、增殖和组织再生以来，生物压电材料的相关研究得到了积极地开展。在这项研究中，通过混合聚偏氟乙烯（PVDF，一种传统压电聚合物）和丝素蛋白（SF，一种备受关注的天然压电材料）制备了一种复合材料。使用静电纺丝技术将这两种聚合物制成复合纤维垫。为了确认最佳条件，添加不同比例的SF来制备电纺PVDF/SF垫。然后通过各种评估和体外研究分析这些PVDF/SF复合垫的特性。通过SEM图像以及XRD和FT-IR等结构分析证实PVDF与SF成功混合。结果表明，加入适量的SF可以提高抗张强度和细胞增殖率，并产生与传统PVDF静电纺丝垫相似的电压。本研究所制备的电纺PVDF/SF复合垫有望用于生物压电领域，因为它们可以保持压电性，同时弥补PVDF电纺垫的缺点，比如低物理性能。

图1.（a）PVDF/SF静电纺丝的示意图和（b）静电纺丝PVDF/SF纤维的SEM图像。

图2.（a）静电纺丝PVDF/SF纤维的FT-IR光谱和（b）XRD图。

图3.电纺丝PVDF/SF纤维的应力-应变曲线。

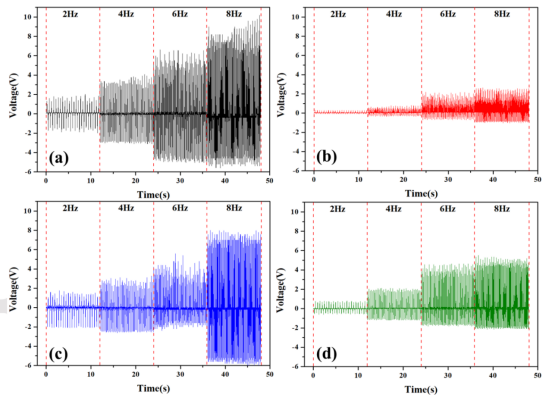

图4.电纺PVDF/SF纤维的输出电压：（a）PVDF，（b）PVDF/SF（5％），（c）PVDF/SF（10％），（d）PVDF/SF（20％）。

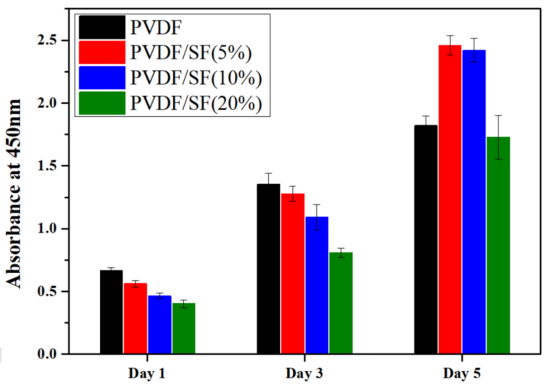

图5.孵育1、3和5天后电纺PVDF/SF表面的细胞增殖分析（CCK-8测定）。

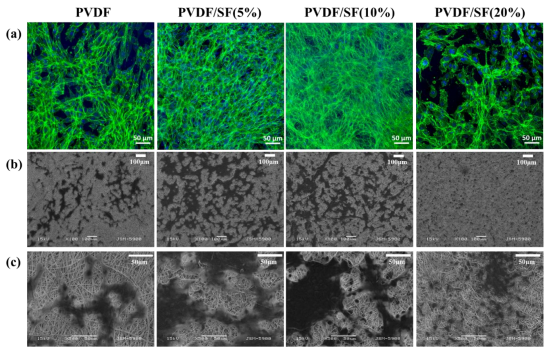

图6.（a）NIH-3T3细胞在电纺PVDF/SF纤维上培养5天的共聚焦显微照片和（b,c）SEM图像。
