DOI: 10.1016/j.seppur.2021.119400

在本工作中，研究者采用静电纺丝和水热工艺合成了Ag3PO4-TiO2 NPs组装的碳纳米纤维（Ag3PO4-TiO2-CNFs）光催化剂。通过SEM、TEM、XRD、UV、PL等多种技术对该光催化剂进行表征。SEM和TEM的形态学检查显示Ag3PO4 NPs均匀分布在TiO2-CNFs表面上。与TiO2 NFs相比，将Ag3PO4 NPs负载到TiO2-CNFs复合材料中增强了其可见光区域的吸光度，并为电荷分离提供了一条低电阻的途径。通过可见光照射下的亚甲基蓝（MB）降解试验研究了Ag3PO4-TiO2-CNFs复合材料的光催化性能。据观察，与原始Ag3PO4 NPs和TiO2 NFs相比，Ag3PO4-TiO2-CNFs复合材料表现出显著增强的光催化性能。Ag3PO4-TiO2-CNFs复合材料在可见光照射下10分钟内去除了全部MB染料。此外，可重复使用性测试表明该光催化剂具有优异的稳定性。高光催化活性可归因于复合材料的表面积增加、可见光响应增强、电荷分离加速和染料吸附性能。此外，该光催化剂对大肠杆菌（E.coli）细菌表现出良好的抗菌性能。所制备的Ag3PO4-TiO2-CNFs光催化剂具有优异的染料去除能力和良好的抗菌性能，在废水处理方面显示出巨大的潜力。

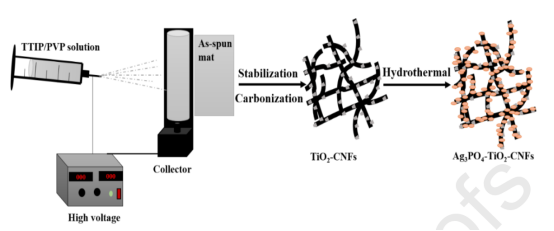

图1.Ag3PO4-TiO2-CNFs光催化剂的合成步骤。

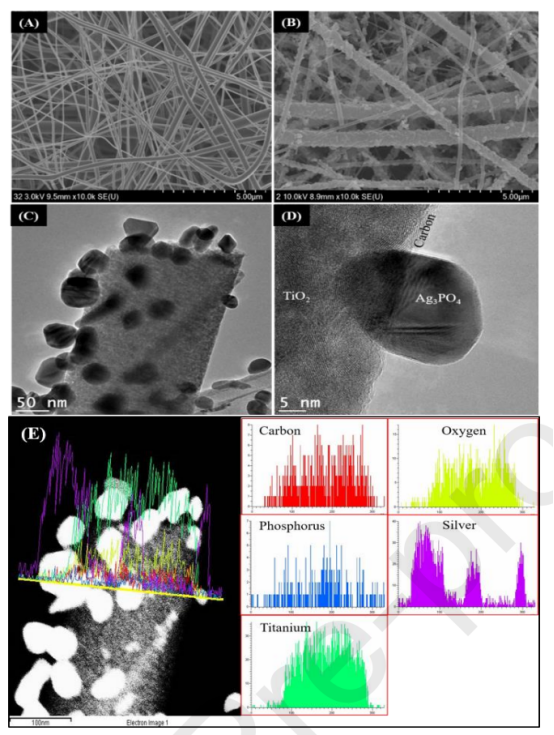

图2.TiO2和Ag3PO4-TiO2-CNFs的FESEM图像（A和B），TEM（C），HR-TEM（D）以及Ag3PO4-TiO2-CNFs内随机选择线的TEM-EDS（E）。

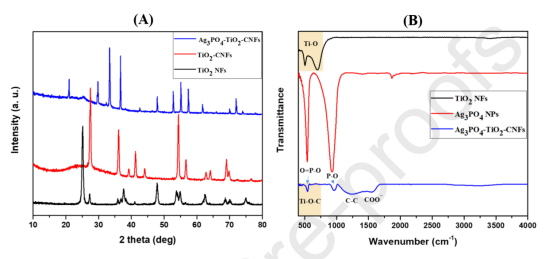

图3.各种光催化剂的XRD（A）和FTIR（B）光谱。

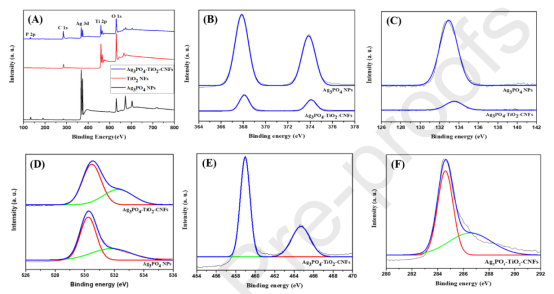

图4.Ag3PO4-TiO2-CNFs、TiO2 NFs和Ag3PO4 NPs的XPS全扫描光谱（A）。不同样品中Ag3d（B）、P2p（C）、O1s（D）、Ti2p（E）和C1s（F）的高分辨率XPS扫描。

图5.不同样品的UV-vis光谱（A）、PL光谱（B）和氮气吸附/解吸等温线（C）。A和C中的插图分别代表Ag3PO4-TiO2-CNFs复合光催化剂的（αEPhoton）2与EPhoton的关系图，以及与TiO2 NFs相比Ag3PO4-TiO2-CNFs的BJH孔径分布。

图6.可见光照射下各种光催化剂同时降解和光催化降解MB（A），动力学结果（B），在可见光照射下，当存在不同的清除剂时，Ag3PO4-TiO2-CNFs降解MB的光催化活性（C），以及Ag3PO4-TiO2-CNFs复合光催化剂的光催化机理（B）。

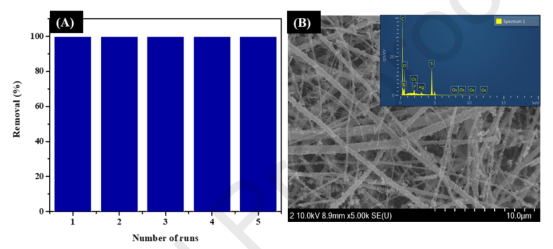

图7.Ag3PO4-TiO2-CNFs五次循环期间的可重复使用性（A），可重复使用试验后的FESEM图像（B）。

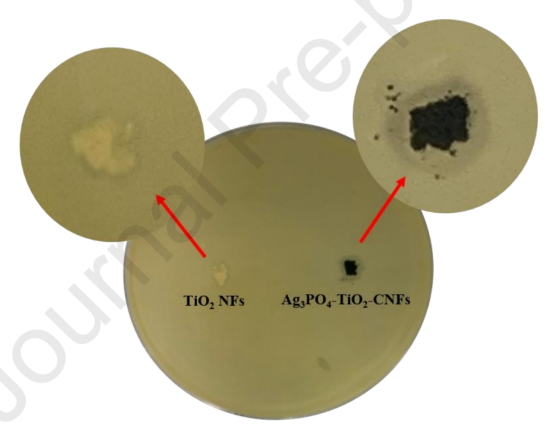

图8.所制备的光催化剂对大肠杆菌的抗菌性能。
