DOI: 10.1016/j.colsurfa.2021.127274
开发具有高表面积与体积比的异质纳米材料对于增强水污染物(如有毒有机染料)的吸附至关重要。在此,研究者介绍了多孔氧化铝纳米层涂覆聚丙烯腈(PAN)纳米纤维的合成过程,及其在吸附有机染料亚甲基蓝(MB)中的应用。首先,研究者通过静电纺丝制备PAN纳米纤维,然后用分子层沉积法制备的烷醇铝杂化薄膜对其进行涂覆。接着,通过热退火工艺获得最终的多孔氧化铝纳米层涂覆PAN纳米纤维。采用扫描电子显微镜、透射电子显微镜、N2解吸/吸附孔隙率测定法(BET理论)和傅里叶变换红外光谱对所获得的纳米结构材料进行表征。多孔纳米材料的表面积为631.79m2/g,对10ppm MB的吸附效率为88%。基于分子的物理吸附(单层吸附),采用伪一级模型和Langmuir吸附模型可以较好地描述吸附动力学和等温线。
图1:扫描电子显微镜图像:a-b)d Al2O3和c-d)p Al2O3。

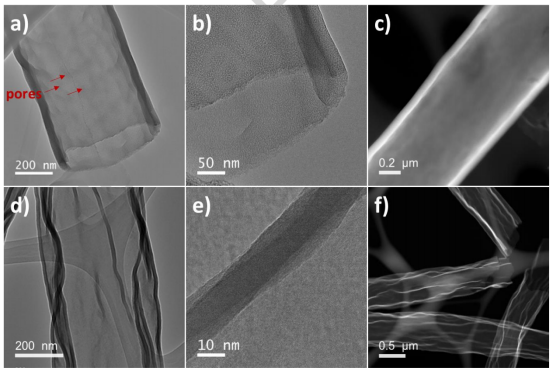

图2:a-c)由MLD沉积的p Al2O3和d-e)由ALD沉积的d Al2O3的HRTEM图像。

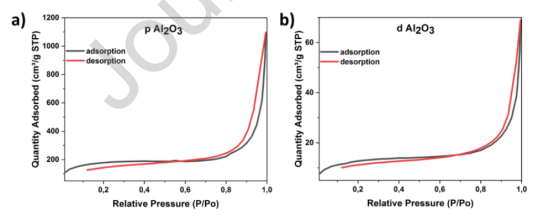

图3:(a)p Al2O3和(b)d Al2O3样品在空气中煅烧后的氮气吸附-解吸等温线。
图4:沉积在PAN纳米纤维上的薄膜的FTIR光谱:煅烧后的d Al2O3薄膜(50次ALD循环)和p Al2O3薄膜(250次MLD循环)。
图5:a)p Al2O3和b)d Al2O3的热重曲线。

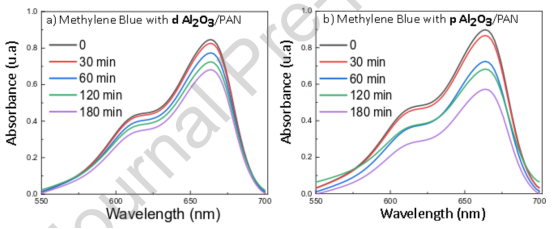

图6:紫外光下MB吸附的紫外-可见光谱:a)d Al2O3和b)p Al2O3。

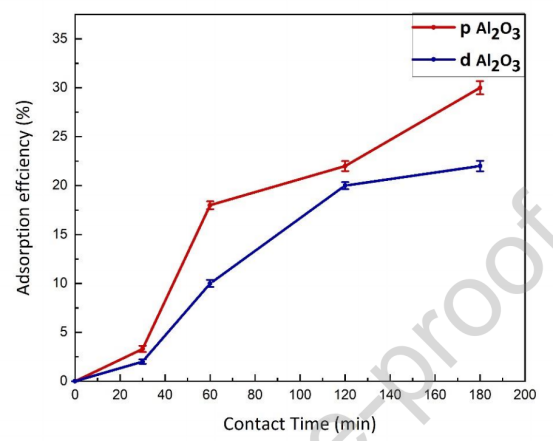

图7:d Al2O3和p Al2O3纳米纤维的吸附效率与染料(5ppm MB)和吸附剂接触时间的关系。
图8:使用Langmuir(a)和Freundlich(b)线性模型计算接触3小时后MB吸附到p Al2O3纳米纤维上的等温线。使用伪一级(c)和伪二级(d)动力学模型计算3小时内的动力学。
图9:在五个连续过滤和再利用循环中,p Al2O3作为催化剂去除MB的吸附效率。

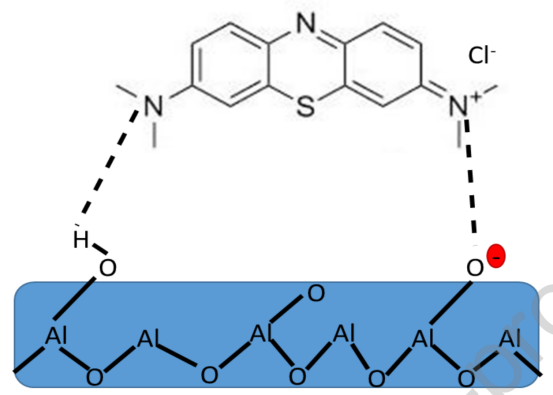

图10:在五个连续过滤和再利用循环中,p Al2O3作为催化剂去除MB的吸附机理。
