DOI: 10.1016/j.polymdegradstab.2021.109685

海藻酸钠（SA）水凝胶具有良好的生物相容性，在组织工程和其他生物医学领域具有广阔的应用前景。然而，单一SA水凝胶的力学性能和细胞粘附性较差，这严重限制了其在组织工程支架中的应用和发展。在此，研究者使用多层电纺丝纤维素膜对SA/明胶（SAG）水凝胶进行改性（SAG-C）。当静电纺丝膜的层数达到三层时，其具有优异的力学性能。矿化（M-SAG-C）后，力学性能和生物相容性进一步提高。SAG、SAG-C和M-SAG-C系列水凝胶均具有良好的保水性、溶胀率和较好的降解性能。荧光染色和细胞增殖实验表明，M-SAG、SAG-C和M-SAG-C水凝胶材料没有明显的细胞毒性。同时，在M-SAG-C水凝胶材料中引入类骨磷灰石，使细胞在复合材料表面具有良好的粘附和增殖能力。并且矿化程度越高，水凝胶材料的细胞相容性越好。结果表明，该类水凝胶具有优异的生物相容性和力学性能，可广泛应用于组织工程领域。

图1.（a）静电纺丝膜的SEM，（b）层状结构水凝胶的SEM，（c）SAG和SAG-C系列水凝胶的抗压强度，（d）拉伸性能，（e）保水率，以及（f）溶胀率。

图2.SAG-C III和M-SAG-C III系列水凝胶的（a）压缩强度、（b）拉伸性能、（c）保水率和（d）溶胀率，（e）压缩样品，（f））拉伸样品，和（g）在张力下打结。

图3.（a）样品降解干失重率图，（b）湿失重率图，（c）FBS的pH变化，（d）通过MTT方法获得SAG-C III和M-SAG-C III系列水凝胶的吸收系数。

图4.样品的细胞培养荧光照片：（a）FBS对照样品，（b）纯SAG，（c）SAG-C，（d）0.5-M-SAG-C，（e）1.0-M-SAG-C，和（f）1.5-M-SAG-C。

图5.（a）SAG-C和M-SAG-C系列水凝胶的FTIR、（b）XRD图谱、（c）TGA和（d）DTG曲线。

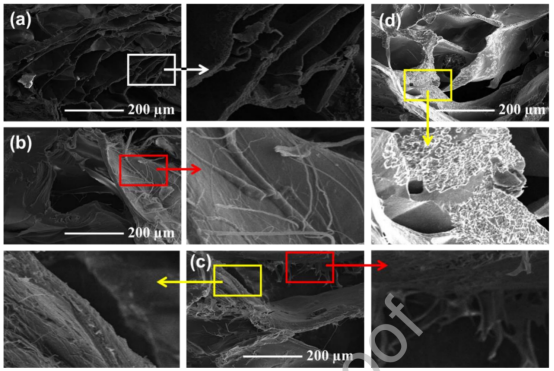

图6.（a）纯SAG、（b）SAG-C、（c）1.0-M-SAG-C和（d）1.5-M-SAG-C水凝胶的SEM形态图。
