通过两种不同的方法制备了可见光光降解水溶液中Cr（VI）的高效光催化剂。首先，采用静电纺丝技术制备了电纺聚醚砜（PES）/氧化铁（Fe3O4）和多壁碳纳米管（MWCNTs）复合纳米纤维。通过SEM和XRD分析对所制备的材料进行表征。结果表明，成功制备了由均匀光滑纳米纤维组成的复合纳米纤维。研究了多个参数对pH值、接触时间、Cr（VI）浓度和可重复使用性的影响。MWCNTs-Fe3O4@PES复合纳米纤维在pH2下80分钟内表现出优异的Cr（VI）光降解性能。该光催化材料具有高度稳定性，五次循环后Cr（VI）的光催化效率没有明显降低。因此，该光催化膜由于其易于分离和再利用且不损失光催化效率，在去除水溶液中的重金属方面显示出巨大的应用潜力。

图1.（a）PES纳米纤维、（b）PES/MWCNTs-Fe3O4、（c）MWCNTs-Fe3O4@PES和（d）MWCNTs-Fe3O4@PES复合纳米纤维经过光降解后的SEM图像。

图2.Fe3O4、PES纳米纤维和MWCNTs-Fe3O4@PES复合纳米纤维在光降解前后的XRD谱。

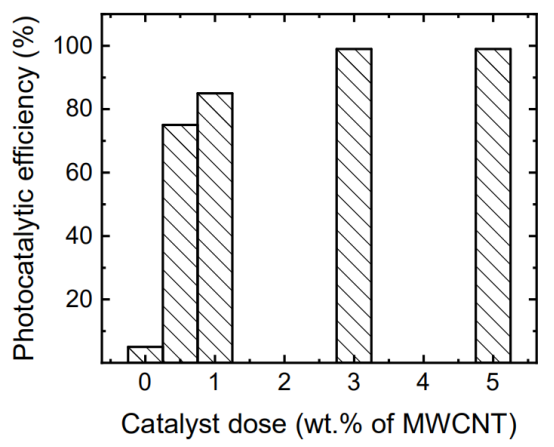

图3.使用MWCNTs-Fe3O4@PES CNM时，催化剂剂量对Cr（VI）光催化效率的影响。

图4.使用PES纳米纤维、PES/MWCNTs-Fe3O4 CNM和MWCNTs-Fe3O4@PES CNM时的Cr（VI）光催化效率。

图5.使用MWCNTs-Fe3O4@PES CNM时（a）pH和（b）浓度对Cr（VI）光催化效率的影响。

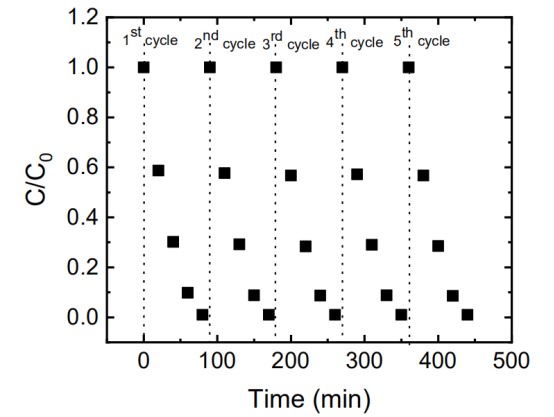

图6.复合纳米纤维在5次循环后用于光降解Cr（VI）的可重复使用性。
