DOI: 10.1016/j.jallcom.2021.160976
在本研究中,以聚丙烯腈(PAN)和铜插层活性氮化硼(Cu/ABN)混合溶液为碳前驱体,通过静电纺丝和一步碳化处理成功制备了Cu插层分层h-BN/N掺杂碳纳米纤维复合薄膜(PAN-Cu/ABN-CNFs)。一系列表征表明PAN-Cu/ABN-CNFs在结构和组成上具有显着的优点,如微孔(0.076cm3/g)-介孔(0.3582cm3/g)结构的孔特征、剥离的h-BN纳米片结构、低配位高含量N(11.65at%)和自还原Cu纳米粒子的存在(0.5at%)。为适应实际应用,对PAN-Cu/ABN-CNFs的力学性能进行了综合评估,结果表明PAN-Cu/ABN-CNFs薄膜具有良好的拉伸强度和弯曲性能以及理想的耐磨性。此外,通过选择性吸附去除模拟油中的噻吩(TH)检测了PAN-Cu/ABN-CNFs的选择性吸附脱硫性能,结果表明,当初始浓度为800mg/L时,新鲜薄膜的最佳吸附容量高达78.38mg/g,经过四次再生循环后的吸附容量仍接近74.894mg/g。最后,吸附动力学、等温线和热力学研究表明,通过Avrami分数阶动力学和Liu等温线的相关系数可以更好地描述TH在PAN-Cu/ABN-CNFs上的吸附行为,热力学研究表明,这是一个放热且自发吸附的过程。

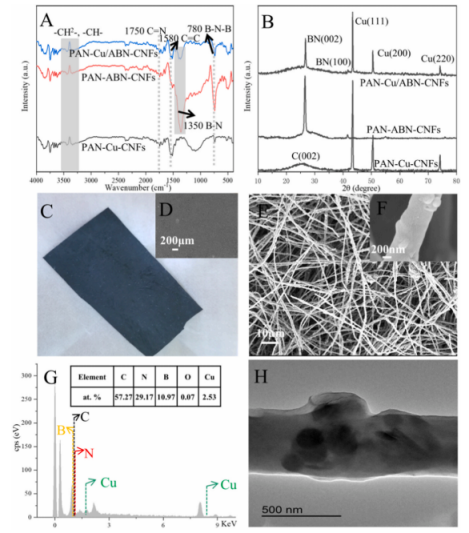

图1.PAN-Cu-CNFs、PAN-ABN-CNFs和PAN-Cu/ABN-CNFs薄膜的FT-IR光谱(A)和XRD图谱(B);PAN-Cu/ABN-CNFs薄膜的物理形态(C),SEM图像(D,E和F),EDX光谱(G)和TEM图像(H)。

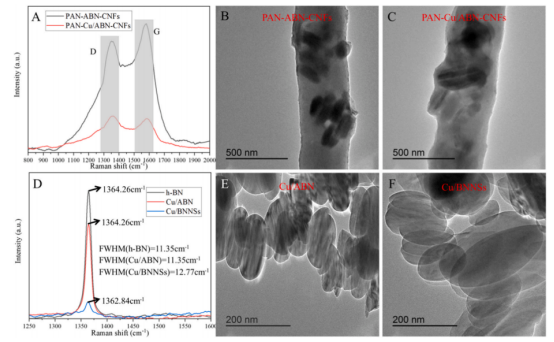

图2.PAN-ABN-CNFs薄膜和PAN-Cu/ABN-CNFs薄膜的拉曼光谱(A)和TEM图像(B和C);碳化前的Cu/ABN和碳化后的Cu/BNNSs的拉曼光谱(D)和TEM图像(E和F)。

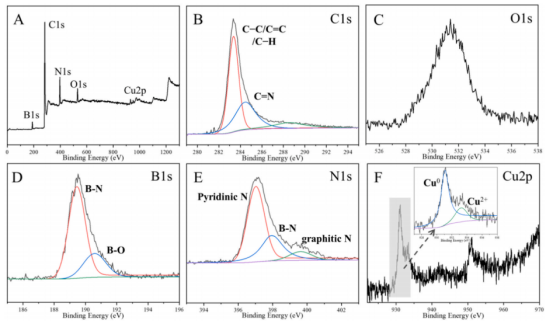

图3.PAN-Cu/ABN-CNFs薄膜的XPS全扫描光谱(A)以及C1s(B)、O1s(C)、B1s(D)、N1s(E)和Cu2p(F)解卷积光谱。

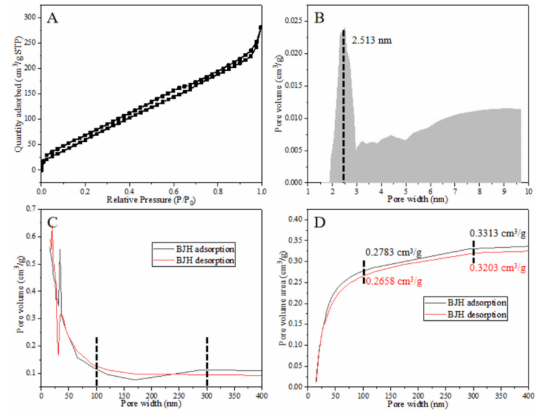

图4.PAN-Cu/ABN-CNFs薄膜的N2吸附-解吸等温线(A),孔径分布(B),Barrett-Joyner-Halenda(BJH)吸附和解吸结果(C和D)。

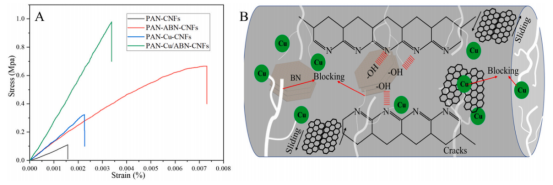

图5.(A)PAN-CNFs、PAN-Cu-CNFs、PAN-ABN-CNFs和PAN-Cu/ABN-CNFs薄膜的应力-应变曲线;(B)增强机理示意图。

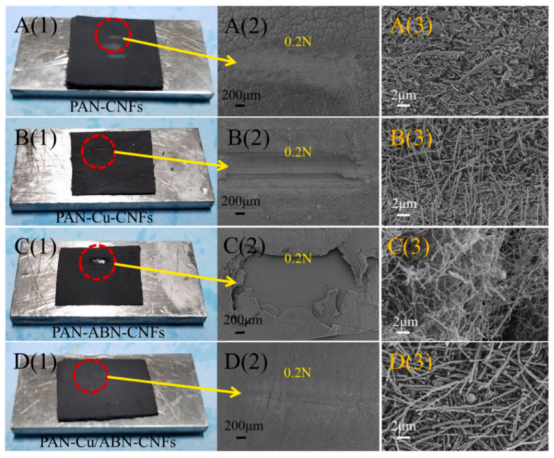

图6.PAN-CNFs(A)、PAN-Cu-CNFs(B)、PAN-ABN-CNFs(C)和PAN-Cu/ABN-CNFs薄膜(D)的磨损行为。

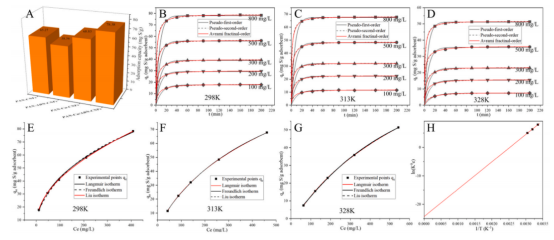

图7.PAN-CNFs、PAN-Cu-CNFs、PAN-ABN-CNFs和PAN-Cu/ABN-CNFs薄膜对TH硫化合物的吸附能力(A);不同吸附温度下PAN-Cu/ABN-CNFs薄膜上TH吸附的动力学(B,C和D),等温线(E,F和G)和热力学(H)模型。

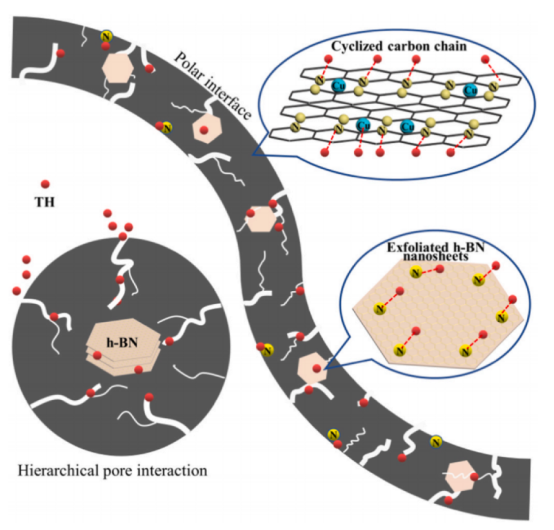

图8.TH在PAN-Cu/ABN-CNFs薄膜上的吸附机理示意图。
