DOI: 10.1016/j.cej.2021.130951
通过静电纺丝-涂层-NaBH4还原法成功制备了柔性Pt/TiO2/γ-Al2O3纳米纤维纸(PTA)。在室温下研究了不同Pt含量的PTA对甲醛(HCHO)氧化的催化性能。结果表明,PTA具有比Pt/γ-Al2O3更高的催化活性和稳定性。TiO2涂层可以促进中间物种的转化和CO2的解吸。含有1wt%Pt的PTA1表现出最佳的催化活性和良好的稳定性。从活性和成本的角度来看,0.5wt%Pt为最佳Pt含量。TiO2涂层不仅对提高PTA的活性和稳定性起着重要作用,而且可作为γ-Al2O3纤维的保护壳,大大降低了制备过程中碱蚀的风险,保持了PTA良好的柔性。DOM、甲酸盐/碳酸盐物种和CO是PTA氧化HCHO的中间物质。此外,PTA对细小颗粒具有良好的过滤性能和优异的流体渗透性。用于HCHO氧化的PTA复合催化材料具有高效性和柔性,以及对细小颗粒物的良好过滤性能,在空气净化领域具有广阔的应用前景。

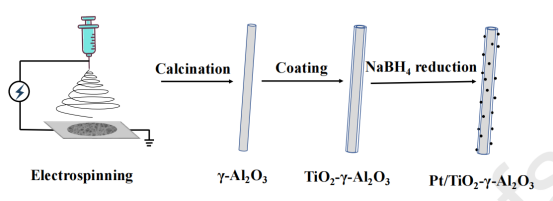

图1.Pt/TiO2/γ-Al2O3纳米纤维纸的制备示意图。

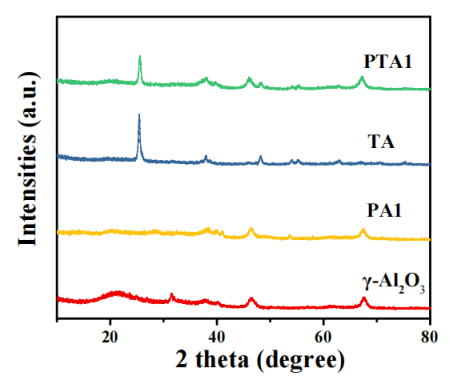

图2.γ-Al2O3、PA1、TA和PTA1样品的XRD图谱。

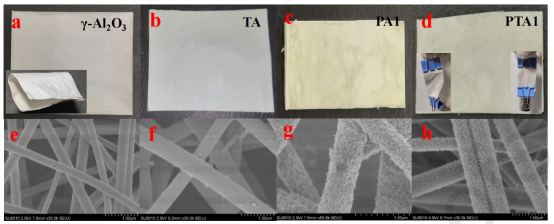

图3.光学照片(a-d)和FESEM图像(e-h):γ-Al2O3(a和e),PA(b和f)、PA1(c和g)和PTA1(d和h)。

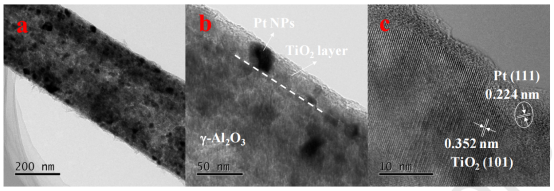

图4.PTA1的TEM图像(a和b)及其高分辨率TEM图像(c)。
图5.γ-Al2O3、TA和PTA1样品的XPS全扫描光谱(a)以及(b)O1s,(c)Ti2p,(d)Al2p和Pt4f的高分辨率XPS光谱。吸附有羟基的PTA1上的电子转移图(e),以及PA1和PTA1样品中(f)Al2p和Pt4f的高分辨率XPS光谱比较。
图6.PA1和PTA1样品的H2-TPR曲线。

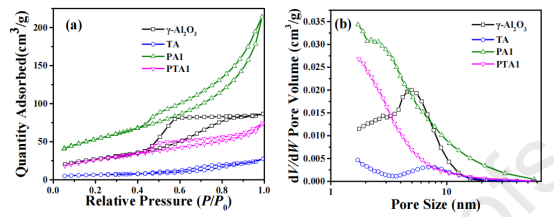

图7.γ-Al2O3、TA、PA1和PTA1的氮气吸附-解吸等温线(a)及相应的孔径分布曲线(b)。

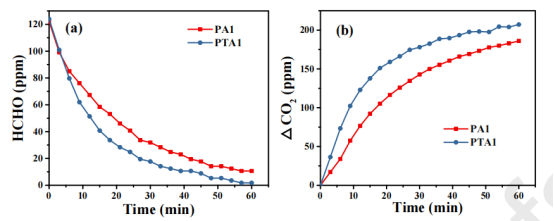

图8.甲醛浓度(a)和△CO2(反应时间和初始时间之间的CO2浓度差异,ppm)(b)对PA1和PTA1样品反应时间的影响。

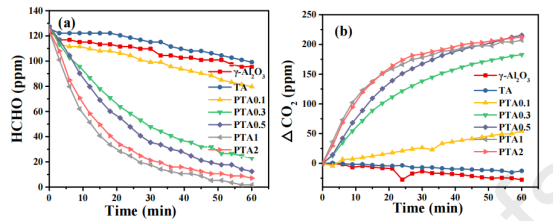

图9.HCHO浓度(a)和△CO2(b)对不同Pt含量的PTA样品反应时间的影响。

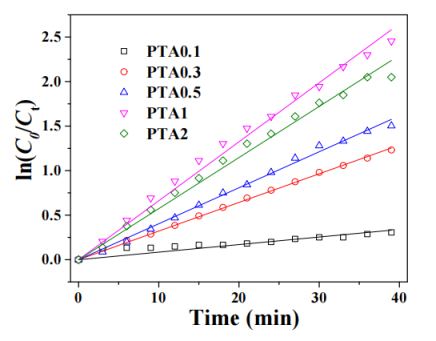

图10.不同Pt含量的PTA样品一级反应动力学拟合结果。

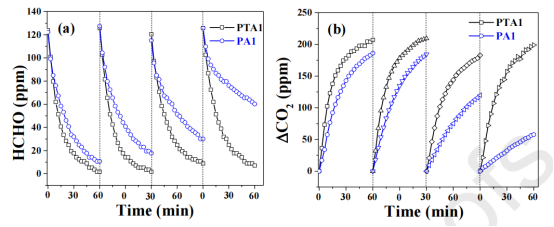

图11.在循环PA1和PTA1催化剂上进行的重复试验中,HCHO浓度(a)和△CO2(b)对反应时间的影响。

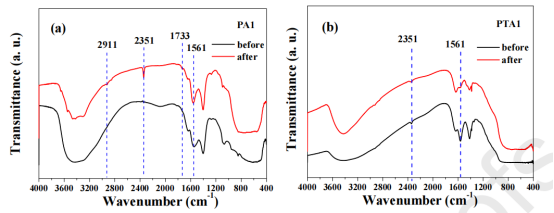

图12.PA1和PTA1样品在HCHO氧化之前和之后的FTIR光谱结果对比。

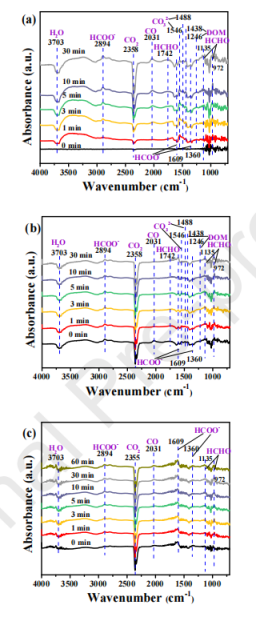

图13.室温下,PTA1样品在HCHO/N2(a)、O2(b)和HCHO/O2(c)流下于不同反应时间的原位DRIFTS光谱。

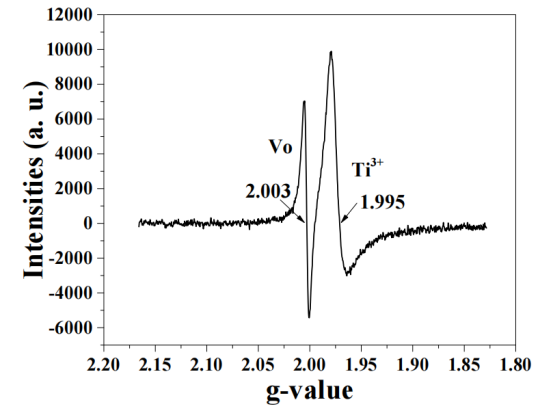

图14.PTA1样品的ESR信号。

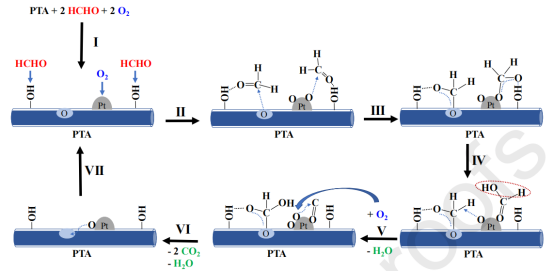

图15.PTA1样品对HCHO的催化氧化机理。

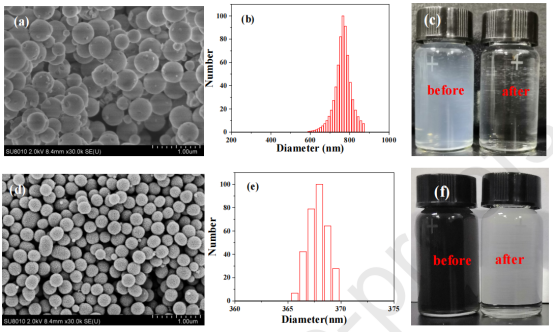

图16.模拟颗粒物SiO2和C球的SEM图像(a和d)和尺寸分布(b和e),以及PTA1样品过滤前后悬浮液的光学图片(c和f)。
