DOI: 10.3390/nano11061616
二氧化钛具有优异的化学、电学和光学性能以及良好的化学稳定性,因此被广泛应用于许多研究和工业领域,例如光催化剂、有机太阳能电池、传感器、牙科植入物等。目前已经报道了许多TiO2纳米结构,静电纺丝是一种低成本、高效率的实用技术。在各种提高性能的研究中,科研人员通过改变各种特性和许多可以控制的工艺参数,制造出具有适当微观结构的纳米纤维。在这项研究中,通过静电纺丝工艺制备了PVP/TiO2纳米纤维。纳米纤维的直径由各种参数控制。为了了解对纳米纤维直径的影响,控制以下工艺参数:聚合物分子量和浓度、去离子水、外加电压、流体速度和钛前体的浓度。PVP纳米纤维的平均直径控制在42.3nm至633.0nm之间。热处理后PVP/TiO2纳米纤维的平均直径也控制在63.5nm至186.0nm之间。

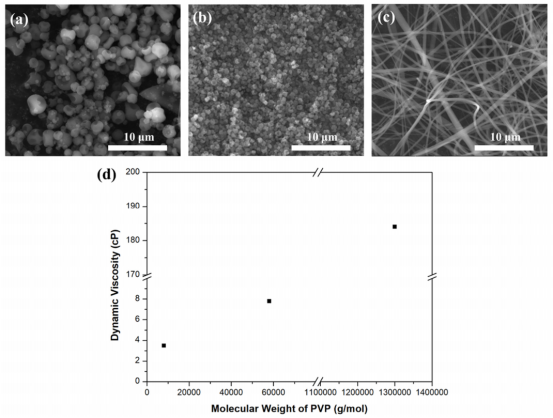

图1.不同PVP分子量的纳米粒子和纳米纤维的FE-SEM图像:(a)8000g/mol,(b)58000g/mol,(c)1300000g/mol和(d)动态粘度。

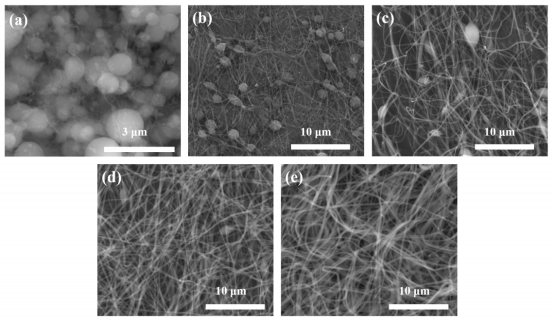

图2.在不同PVP浓度下,珠子和纳米纤维混合微结构的FE-SEM图像:(a)2wt%,(b)4wt%,(c)6wt%,(d)8wt%,和(e)10wt%。

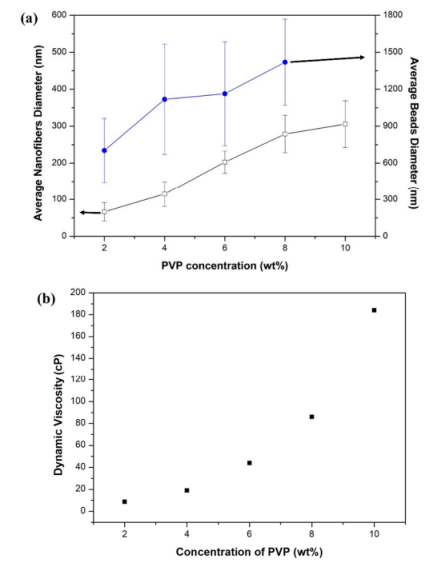

图3.(a)珠子和纳米纤维的平均直径,(b)不同PVP浓度下的粘度。

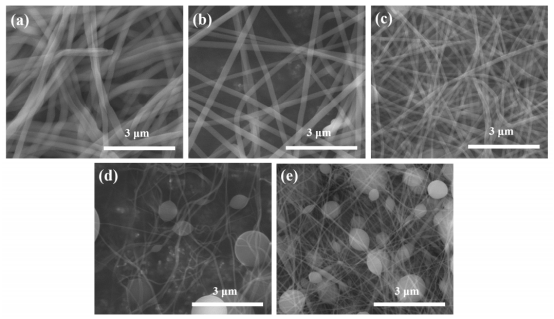

图4.当溶剂中EtOH与去离子水的重量比为(a)10:0,(b)8:2,(c)5:5,(d)2:8和(e)0:10时,珠子和纳米纤维混合微结构的FE-SEM图像。

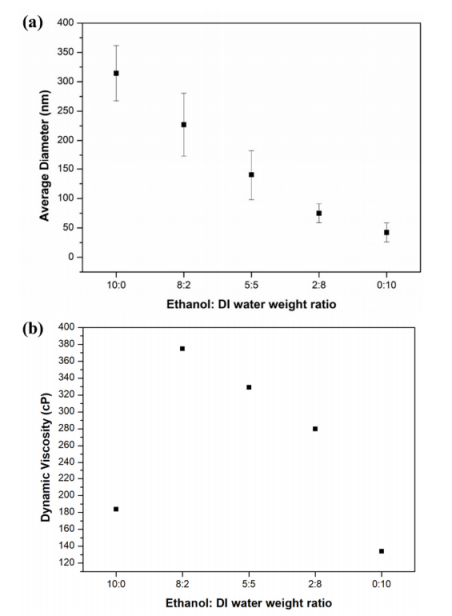

图5.(a)当溶剂中EtOH与去离子水的重量比不同时纳米纤维的平均直径以及(b)粘度。

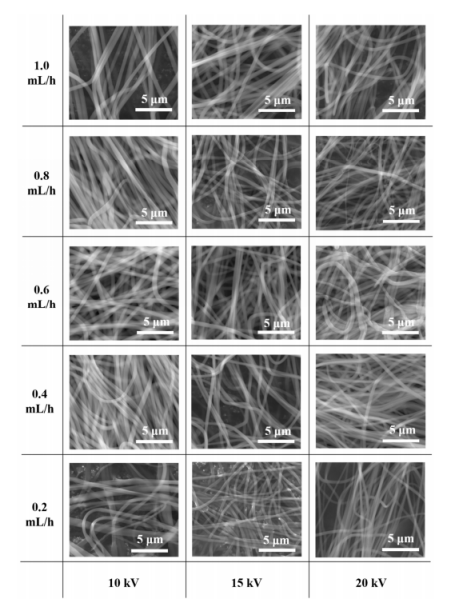

图6.不同电压和流体速度下电纺纳米纤维的FE-SEM图像。

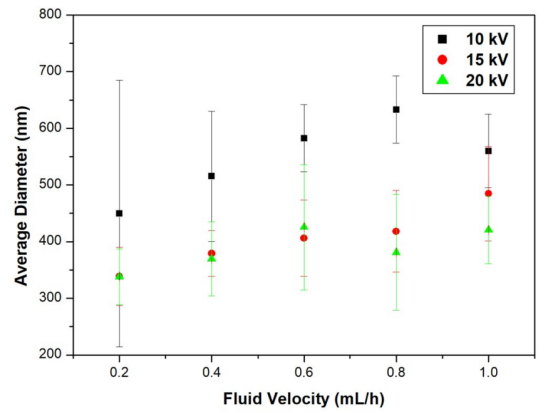

图7.不同电压和流体速度下纳米纤维的平均直径。

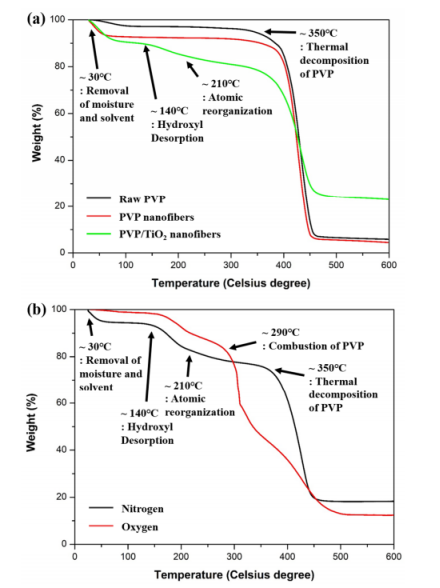

图8.(a)原始PVP、PVP纳米纤维、PVP/TiO2纳米纤维在氮气气氛中的TGA曲线,(b)PVP/TiO2纳米纤维在氮气和氧气气氛中的TGA曲线。

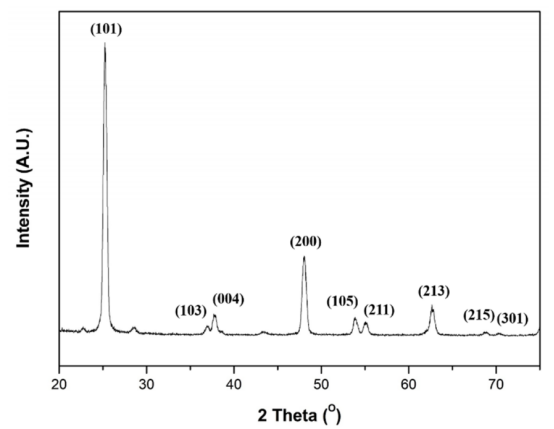

图9.热处理PVP/TiO2纳米纤维的XRD谱。

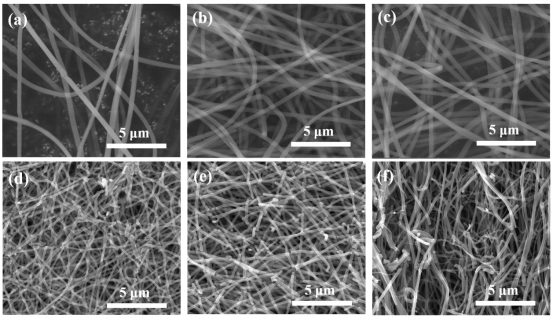

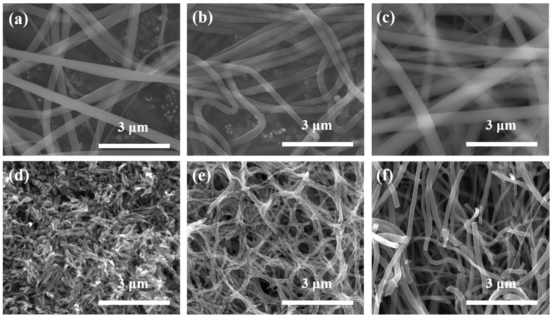

图10.热处理前((a)0.1mL/h、(b)0.5mL/h、(c)1.0mL/h)和后((d)0.1mL/h,(e)0.5mL/h,(f)1.0mL/h)不同流体速度下PVP/TiO2纳米纤维的FE-SEM图像。

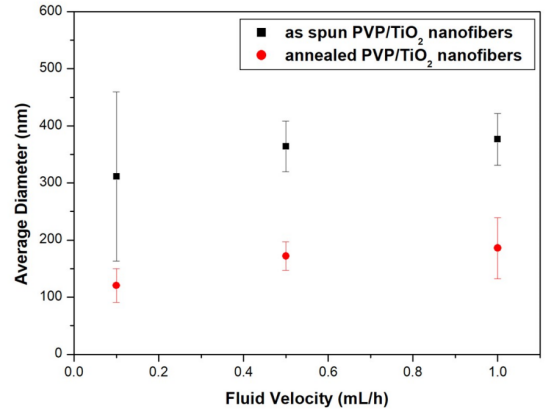

图11.热处理前后不同流速下PVP/TiO2纳米纤维的平均直径。
图12.退火前((a)1:9,(b)3:7,(c)5:5)和后((d)1:9,(e)3:7,(f)5:5)不同TTIP和ACAC重量比下PVP/TiO2纳米纤维的FE-SEM图像。

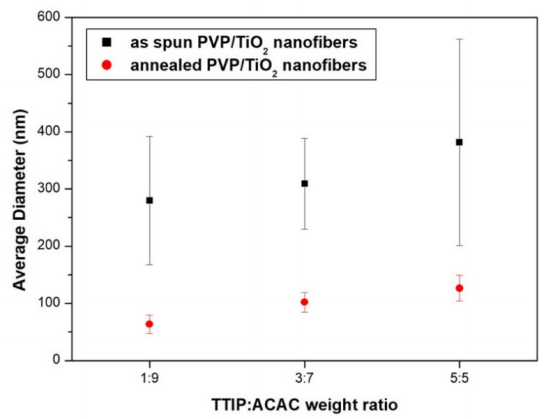

图13.热处理前后不同TTIP和ACAC重量比下PVP/TiO2纳米纤维的平均直径。
