DOI: 10.1016/j.jiec.2021.05.048
可拉伸电容式触觉传感器对于当前和未来的软机器人技术至关重要,尤其是对于设计机器人的人造电子皮肤而言。在这项研究中,作者通过在可拉伸丁腈橡胶(NBR)片上喷涂导电石墨烯纳米片(GNPs)或碳纳米纤维(CNFs)以及液态天然橡胶(NR)粘合剂来制备可拉伸电子触觉传感器。与GNP基涂层(在50%伸长率下,电阻为600Ωsq-1,电流传输降低约为99%)相比,CNF基涂层在伸长状态下显示出30Ωsq-1的低薄层电阻和更好的电流传输模式,在50%伸长率下电流传输减少约50%。由于重复拉伸释放循环而导致涂层内的结构损坏/裂纹可以通过快速对流热退火工艺进行修复,恢复到初始电流。将其连接到印刷电路板(PCB)以评估基于CNFs涂层丁腈橡胶制备的柔性电容装置的触觉传感特性。该装置可以很容易地检测从几十mN到几N的触觉力,对应于曲线表面或伸长率下的(10-2-10)kPa压力范围。
图1.(a)拉伸前GNP涂层NBR的SEM横截面和(b)表面形貌;(c)循环(拉伸50%并释放回初始长度的20%)和(d)连续伸长(伸长5%提高到50%)后GNP的表面形态;(e)拉伸前CNF涂层NBR的横截面(用黄点表示)和(f)表面形态;(g)循环和(h)连续伸长后CNF的表面形态。

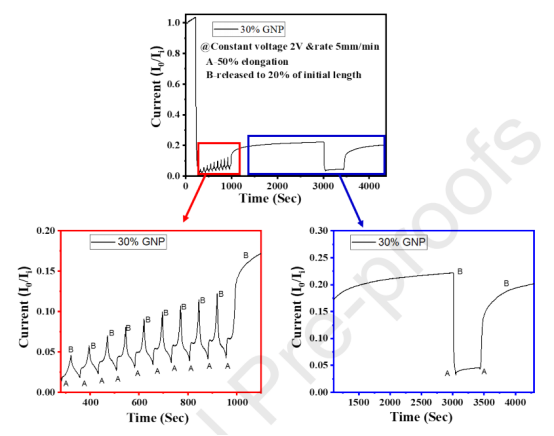

图2.30wt%GNP伸长50%(步骤A)并释放至初始长度的20%(步骤B)的电气性能。

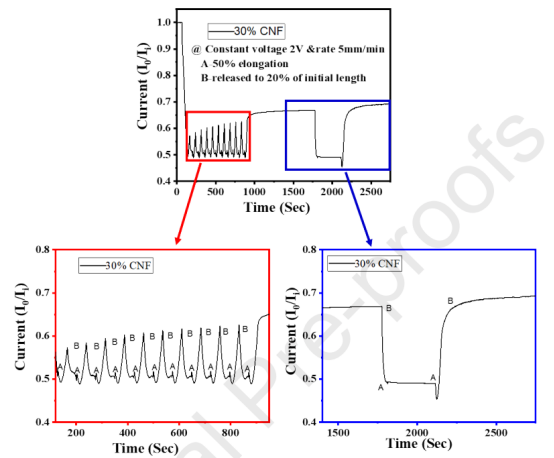

图3.30wt%CNF涂层纳米复合材料伸长50%(步骤A)并释放至初始长度的20%(步骤B)的电气性能。

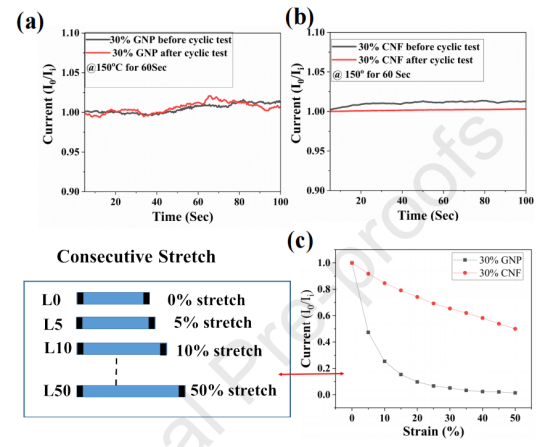

图4.使用热风枪对流退火后GNP(a)和CNF(b)基涂层的电流恢复;GNP和CNF基涂层在连续拉伸下的电流响应(c)。
图5.在伸长50%(步骤A)并释放至初始长度的20%(步骤B)的过程中,GNP基涂层随时间变化的电流响应。

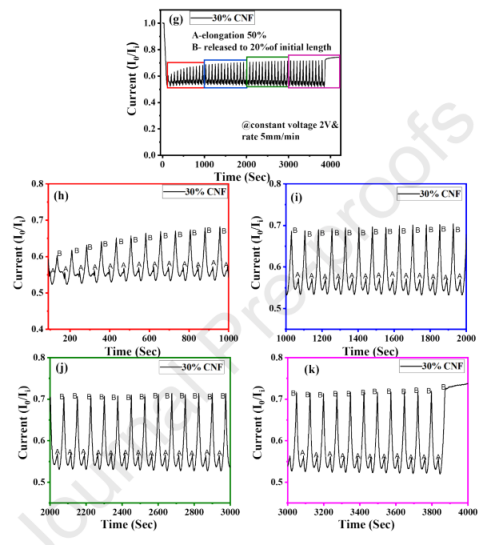

图6.在伸长50%(步骤A)并释放至初始长度的20%(步骤B)的过程中,CNF基涂层随时间变化的电流响应。

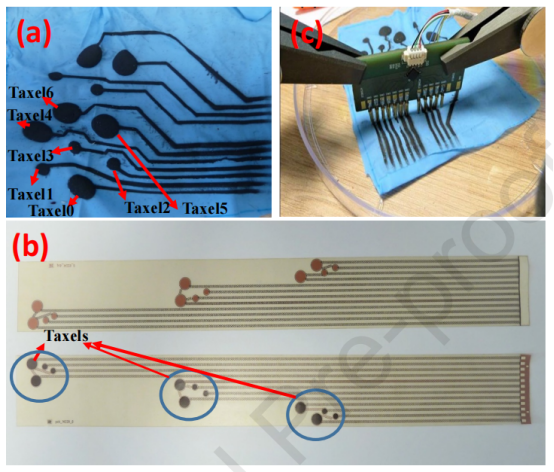

图7.NBR片材上的纳米墨水喷涂装置(a)显示了触觉像素点(taxel)排列和图案化迹线的长度(约10厘米),(b)具有圆形触觉像素点和互连马蹄形结构的商用TPU可拉伸电路板布局。两个设备的触觉像素点有两种不同的尺寸,分别为5和10毫米直径;商用TPU的轨迹长达30厘米,(c)用于电容读数的电子板通过弹簧加载弹簧针连接到可拉伸设备。然后用可变形的非织造网覆盖图案结构,顶部为接地电极,从而构建出压敏电容器,这是基本的传感单元。

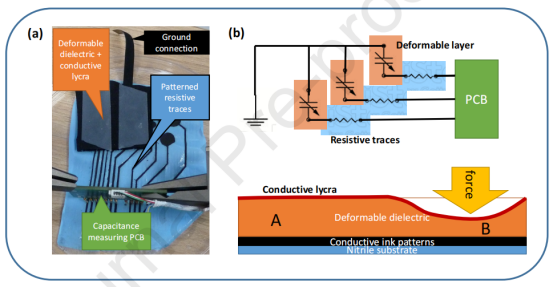

图8.(a)实验装置的图片,可变形网格+GND电极放置在可拉伸装置顶部,(b)装置的垂直剖面,示意图显示了触觉传感器的电容传感机制:未按压网格具有对应于特定电容值的静止厚度A,受压区域B的厚度更小:压缩与力成正比,电容相应增加。

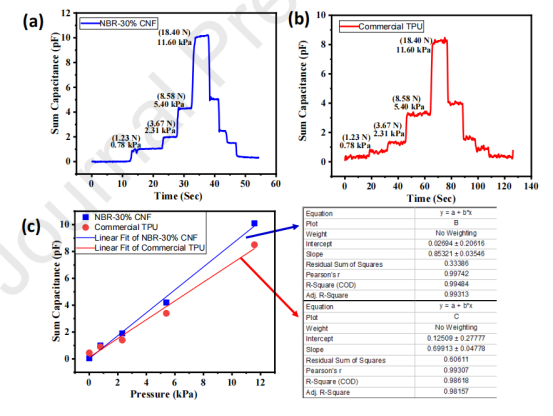

图9.来自(a)丁腈橡胶设备上的CNF和(b)TPU设备上的商用铜的电容信号,可变形网格上的负载从0增加到18.4N(对应于0-11.6kPa压力范围),(c)受试器件的触觉像素点响应:丁腈橡胶上的CNF,TPU上的商用铜以及两个样品的拟合参数,顶部为CNF器件(用蓝色箭头表示),底部为TPU器件上的铜(红色箭头)。
