DOI: 10.1016/j.compscitech.2021.108904
阻尼性能对于碳纤维增强环氧复合材料(CF/EP)的多种应用至关重要。在本文中,研究者通过静电纺丝法制备了聚砜(PSF)/纤维素纳米晶(CNC)纳米纤维膜作为CF/EP复合材料的杂化插层。采用悬臂梁冲击自由衰减法和动态力学分析(DMA)测定了交织CF/EP复合材料的阻尼性能。通过拉伸和弯曲试验获得了交织复合材料的强度和模量值。结果表明,10%PSF/0.5%CNC复合膜交织后,CF/EP复合材料的阻尼性能得以提高,且力学性能损失很小。借助扫描电子显微镜(SEM)对其阻尼机理进行了检验和分析。由此推论,CF/EP复合材料阻尼性能的增强可归因于PSF纳米颗粒的能量耗散机制不同(由反应诱导相分离产生)以及CNCs在EP基质中的掺入。

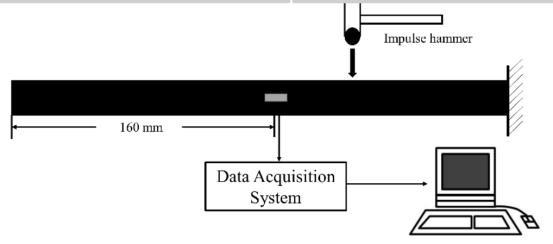

图1.阻尼测试装置。
图2.(a)时域信号。(b)FFT后的频域信号。
图3.半功率带宽法。

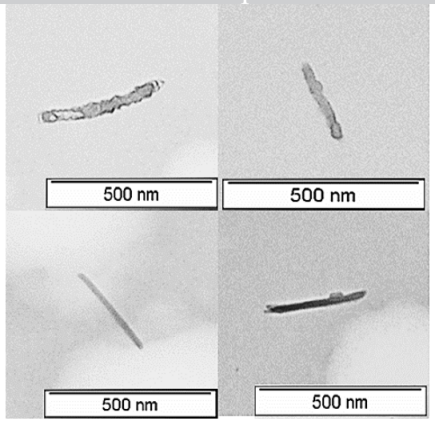

图4.衍生的单个CNCs的TEM图像。
图5.电纺(a)PSF、(b)PSF/0.5%CNC和(c)PSF/1.0%CNC纳米纤维的SEM图像。

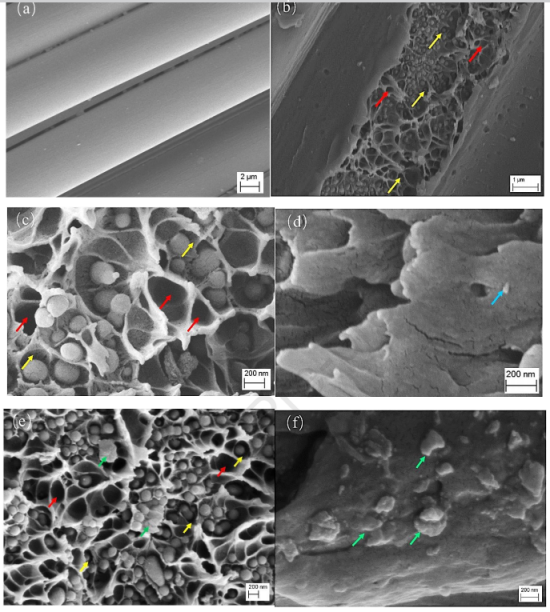

图6.(a)无交织,(b)10%PSF交织,(c,d)10%PSF/0.5%CNC交织和(e,f)10%PSF/1.0%CNC交织CF/EP层压板中间层断面形貌的SEM图像。
图7.阻尼测试之前,(a)10%PSF交织,(b)10%PSF/0.5%CNC交织和(c)10%PSF/1.0%CNC交织CF/EP层压板中PSF和CNCs的真实形态的示意图。
图8.CF/EP层压板的损耗因子与振幅的关系。
