DOI: 10.1016/j.seppur.2021.119058

为了提高AGMD性能，在本文中研究者采用静电纺丝技术制备了含还原氧化石墨烯的PVDF纳米纤维膜。分析了膜的形态和不同膜特性，如膜的接触角、厚度、进液压力（LEP）、杨氏模量、扫描电子显微镜（SEM）和表面粗糙度，以对疏水性纳米纤维膜进行表征。首先，使用静电纺丝法制备了具有不同rGO浓度的rGO/PVDF膜。对所有制备的rGO/PVDF膜进行表征，并将其应用于AGMD盐水处理系统中。其次，将根据表征和过滤结果选择出来的最佳膜用于AGMD系统中，以处理合成和真实地热水。结果表明，与纯PVDF膜相比，所有rGO膜都表现出较高的渗透水通量和脱盐率，较低的渗透硼或盐浓度。在实际地热水实验中，rGO/PVDF膜（0.039wt％）的渗透水通量从19.20提高到30L/m2.h，硼截留率从96.89％提高到98.16％。此外，使用rGO/PVDF膜（0.039wt％）时渗透硼浓度从0.305mg/L降低到0.226mg/L。总体而言，所制备的rGO/PVDF膜提高了AGMD系统的性能。

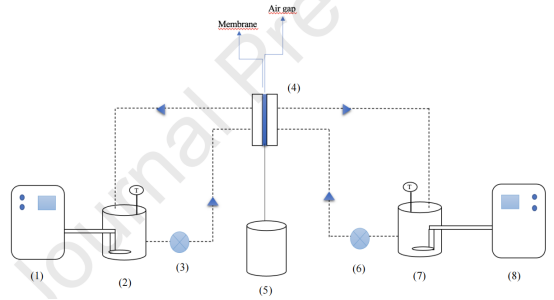

图1.实验室AGMD系统的视图。（1）恒温水浴（2）进料罐（3）泵（4）膜组件（5）渗透瓶（6）泵（7）冷却液罐（8）冷却器。

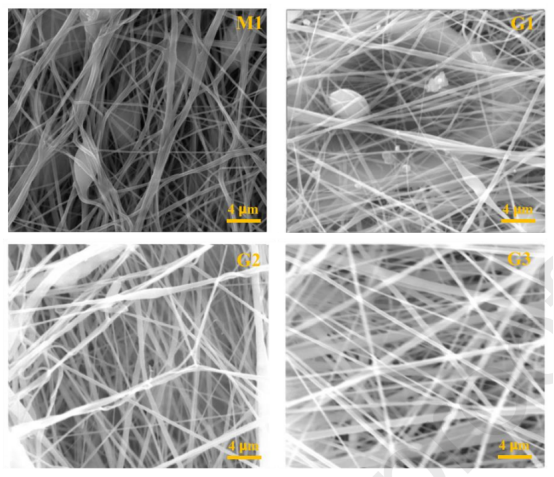

图2.含有不同比例rGO的PVDF电纺膜的SEM图像。

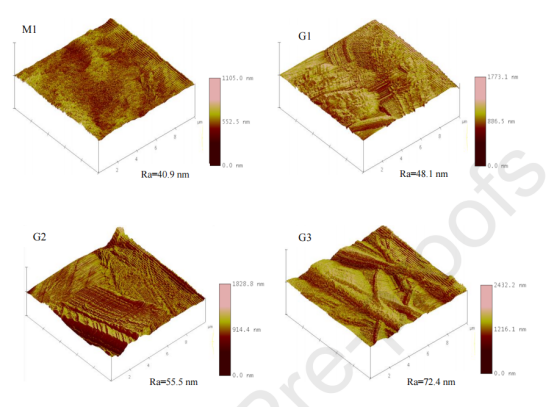

图3.PVDF和rGO膜的表面AFM图像。

图4.所制备膜的FTIR光谱。

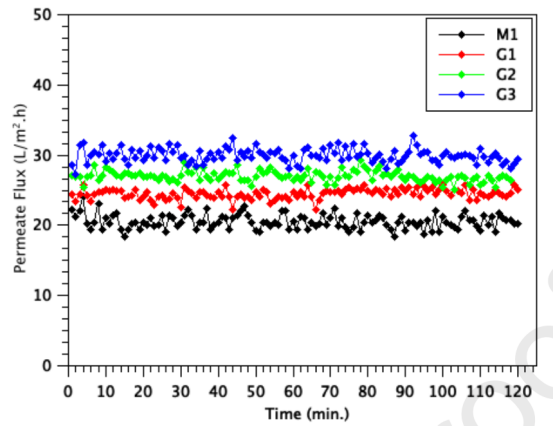

图5.rGO浓度对渗透水通量的影响。

图6.a）使用G3膜进行合成地热水试验后的SEM图像。b）使用G3膜进行真实地热水试验后的SEM图像。
