DOI: 10.1016/j.matlet.2021.130131
陶瓷纤维显示出较高的柔性、热稳定性和隔热性能,在极端条件下具有广泛的应用前景。在本文中,首先通过静电纺丝技术制备了由SiO2、ZrO2、SiOxCy和自由碳相组成的多孔SiZrOC超细纤维(PSUF)。所得的PSUF具有高柔性和高温稳定性。更重要的是,与固态SiZrOC纤维相比,独特的多孔结构使PSUF的热导率在1000℃时降低了16.6%,为0.141 W m-1·K-1。这种柔性PSUF的成功制备为设计用于高温隔热的高性能绝热体提供一种新的方法。

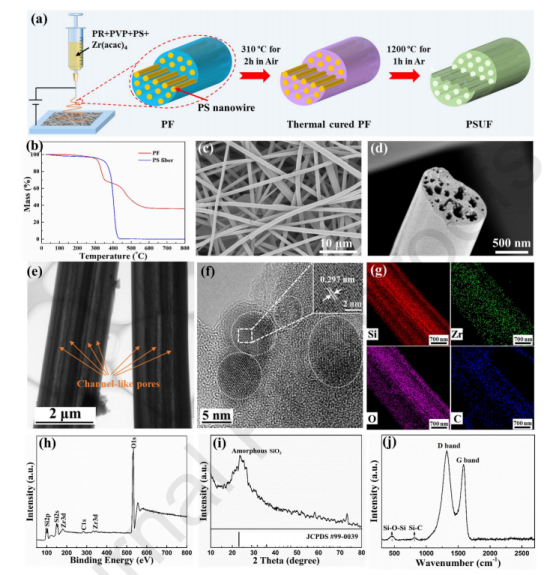

图1.(a)PSUF的制备过程示意图。(b)PF和PS纤维的TG曲线;(c,d)PSUF的SEM图像,(e)TEM图像,(f)HRTEM图像,(g)EDS映射,(h)XPS光谱,(i)XRD图谱和(j)拉曼光谱。

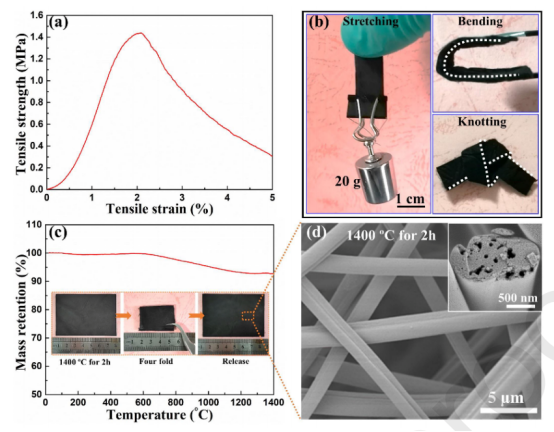

图2.(a)拉伸强度-应变图,(b)照片显示PSUF膜具有高强度和柔性。(c)PSUF的TG曲线和照片(插图);(d)处理后的PSUF膜的SEM图像。

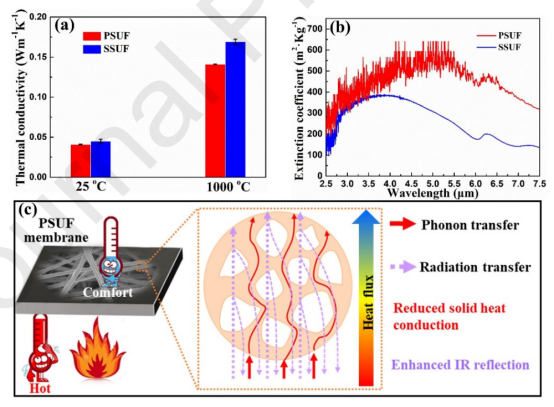

图3.(a)PSUF和SSUF的λ和(b)e*。(c)PSUF的隔热机制。
