DOI: 10.1016/j.jallcom.2021.160575

具有优良吸收性能的电磁波吸收材料在军事应用和电磁辐射污染防护等方面有着广阔的应用前景。在本文中，研究者通过结合静电纺丝和水热反应以及随后的煅烧和还原处理合成了薄片组装的多孔ZnO/Ni杂化纳米管。合理设计的ZnO/Ni纳米复合材料表现出极佳的EM波吸收特性，在15.3GHz下的最小反射损耗（RL）为-71.2dB，对应于3.4mm的厚度，达到最大有效吸收带宽（RL≤-10dB）的最高频率为9.4GHz（8.6-18.0GHz），厚度为4.2mm。其显著的性能改善源于独特三维体系结构优化的阻抗匹配特性和磁-介电协同效应，从而增强了衰减能力。本文为合成薄片组装的纳米管微观结构提供了可行的策略，所研制的ZnO/Ni复合材料有望广泛应用于电磁波吸收领域。

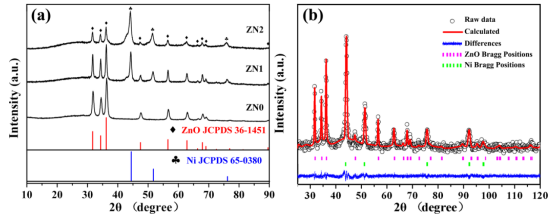

图1.（a）ZN2、ZN1和ZN0的XRD图，（b）ZN2的Rietveld精修结果。

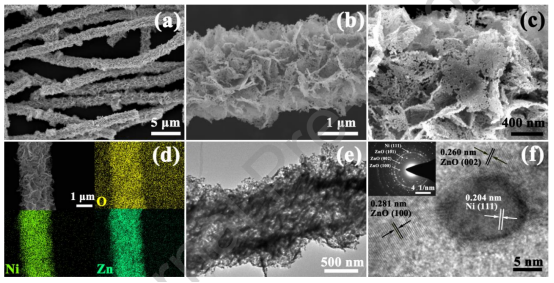

图2.ZN2的FE-SEM图像（a-c），EDX元素图（d），HR-TEM图像（e，f）和SAED图谱（f）。

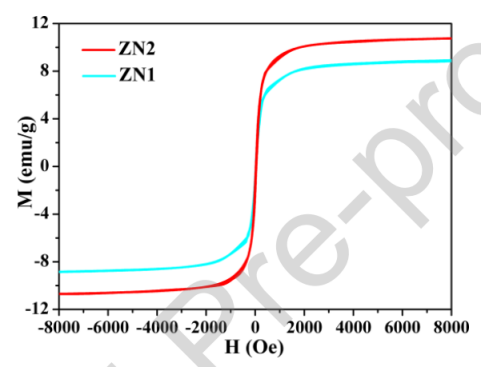

图3.ZN2和ZN1的磁滞回线。

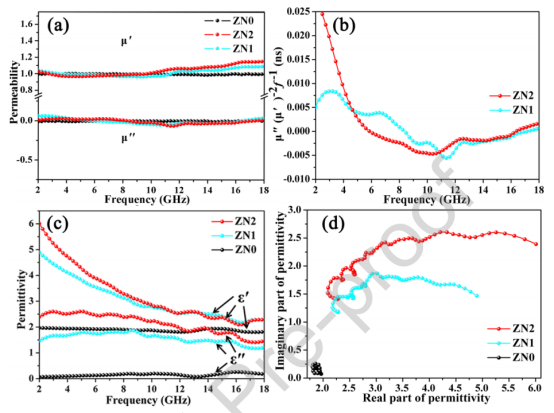

图4.ZN2、ZN1和ZN0的电磁参数。

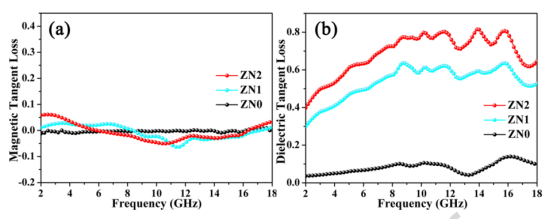

图5.ZN2、ZN1和ZN0的磁正切损耗（a）和介电正切损耗（b）。

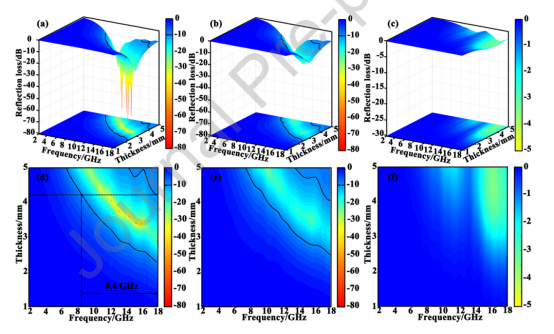

图6.3D RL表示和2D RL投影图：（a，d）ZN2，（b，e）ZN1和（c，f）ZN0。

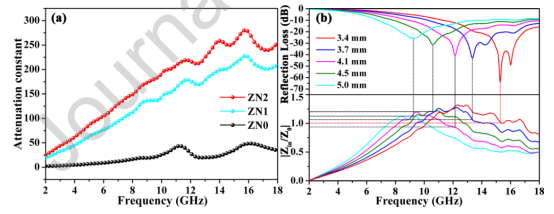

图7.ZN2、ZN1和ZN0的衰减常数α（a）；不同厚度ZN2的RL值和相应的阻抗匹配（|Zin/Z0|）（b）。

图8.薄片组装ZnO/Ni杂化纳米管的电磁波衰减机理示意图。
