DOI: 10.1016/j.jallcom.2021.160477

一维光致发光材料由于其独特的大长宽比和光电性能而显示出良好的性能。在本研究中，以聚乙烯吡咯烷酮（PVP）为纺丝模板，采用静电纺丝法制备了均匀的一维LaPO4:Eu纳米纤维，并将其置于大气压下进一步热处理4h。通过调节PVP的用量，可以将纳米纤维的直径控制在200-360nm范围内。此外，纳米纤维的BET比表面积在27-264m2/g范围内变化。同时，作者提出了LaPO4:Eu纳米纤维的可能形成机理。结果表明，随着比表面积的增加，纳米纤维的光致发光绝对量子产率从41.1％提高到94.6％。因此，LaPO4:Eu纳米纤维的BET比表面积对提高光致发光效率起着重要作用。本研究所制备的LaPO4:Eu纳米纤维的光致发光绝对量子产率最高可达94.6％，是水热法合成纳米线的10倍。

图1.用不同重量PVP（K90）制备的PVP/La（NO3）3:Eu/TBP前体纤维的SEM图像：（a）N1，（b）N2，（c）N3，（d）N4和（e）N5。

图2.用不同重量PVP（K90）制备的LaPO4:Eu纳米纤维的SEM图像：（a，b）S1，（c，d）S2，（e，f）S3，（g，h）S4和（i，j）S5。

图3.LaPO4:Eu纳米纤维的TEM和相应的HRTEM图像：（a-c）S1，（d-f）S4和（g-i）S5。

图4.用不同重量PVP（K90）制备的LaPO4:Eu纳米纤维的XRD图谱：（a）S1，（b）S2，（c）S3，（d）S4和（e）S5。

图5.用不同重量PVP（K90）制备的LaPO4:Eu纳米纤维的发射光谱：（a）S1，（b）S2，（c）S3，（d）S4和（e）S5，以及相应的PLQYs（插图为激发光谱）。

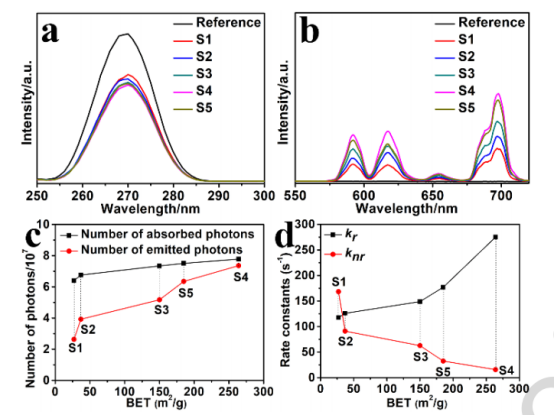

图6.在积分球中测得的光致发光光谱：（a）参照物和样品S1-S5的激发光谱，（b）参照物和样品S1-S5的发射光谱，（c）样品S1-S5的吸收和发射光子数的曲线，（d）样品S1-S5的kr和knr曲线。

图7.XPS图谱对应于：（a）S1，（b）S2，（c）S3，（d）S4和（e）S5的O1s拟合结果。（f）O1s峰的-OH/O2-累积强度比取决于S1-S5的直径。
