DOI: 10.1016/j.ijbiomac.2021.05.079

纳米纤维复合材料在生物医学和生物技术应用中具有广阔的前景。在本文中，通过静电纺丝制备了由聚乙烯醇（PVA）和壳聚糖（CS）的共混物以及不同重量比的纳米生物活性玻璃（BG）构成的新型纳米纤维复合材料。含10wt％BG的纳米纤维均匀、致密且无缺陷，直径为20-125nm。将模型骨质疏松药物（利塞膦酸钠）与静电纺丝溶液混合，进一步研究了其体外药物释放特性。约30％的药物在30分钟后释放，持续96h以上。药物释放是通过两阶段粒子内扩散机制进行的。相对于不含BG的纳米纤维，BG掺杂纳米纤维的药物释放明显延缓。此外，通过释放93±4％的药物证实了其药物释放效率的提高。所制备的纳米纤维复合材料由于其高效和药物缓释能力而有望成为一种很有前途的药物载体。

图1.电纺丝纤维的扫描电子显微照片，a）CA1，b）CA1-B1，c）CA1-B3，放大5倍，比例尺为20µm（左图），放大40倍，比例尺为3µm（右图）。

图2.CS、PVA和BG的FT-IR光谱，以及CA1、CA1-B1和CA1-B3电纺纳米纤维的光谱。

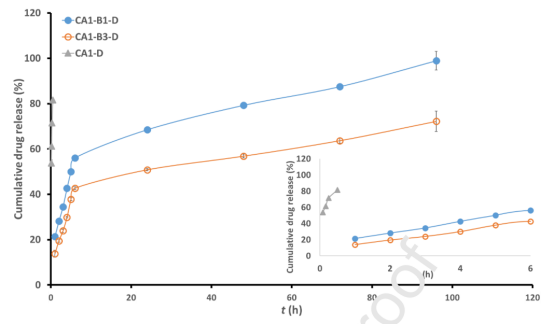

图3.纳米纤维的累积药物释放曲线。值表示为平均值±SD（n=3）。插图是前6小时的结果放大图。

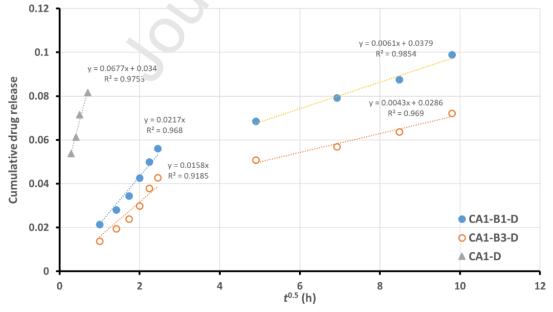

图4.纳米纤维的释放动力学粒子内扩散图。
