DOI: 10.1016/j.colsurfa.2021.126831
如今,许多工业工厂在日常生产中通常会排放大量的高温含尘废气,如果处理不当,将会给环境和人类健康带来巨大威胁。然而,现有的高温含尘气体去除技术在实际应用中仍存在一些不足,尤其是对极小颗粒的过滤效率较低。静电纺丝是一种制备超细纳米纤维滤材的常用技术。通过将耐高温材料与静电纺丝技术相结合,可以使耐高温材料具有纳米纤维的小尺寸效应,有望研制出一种过滤精度高、力学性能良好且耐高温的新型空气过滤材料。本研究旨在使用具有高可纺性的聚丙烯腈(PAN)和高性能聚间苯二甲酰间苯二胺(PMIA)纤维制备出PMIA/PAN复合纳米纤维膜。通过调节两种有机溶液的质量分数和质量比的组合,制备具有优异力学性能、稳定过滤性能和较好耐高温性的PMIA/PAN复合纳米纤维膜。实验表明,质量分数为11-12,质量比为9:1的PMIA/PAN复合纳米纤维膜的断裂强度和断裂伸长率分别为2.683MPa和37.36%。此外,经过一系列热处理后,PMIA/PAN复合纳米纤维膜的过滤效率可以保持在99%以上。

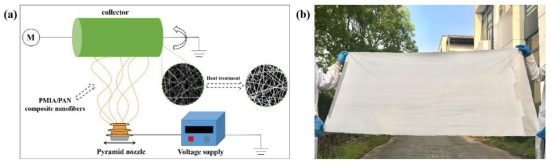

图1.(a)静电纺丝设备和工艺的示意图;(b)PMIA/PAN纳米纤维膜的照片。

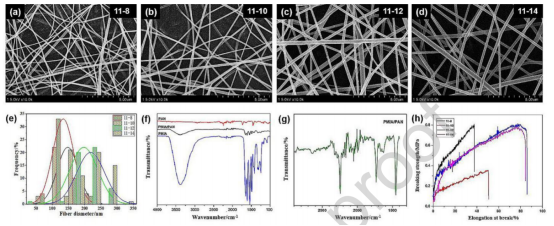

图2.(a)-(d)以相同质量混合的11-x系列纳米纤维膜的SEM和(e)纤维直径分布;(f)PMIA、PAN和PMIA/PAN复合纳米纤维膜的FTIR光谱;(g)PMIA/PAN复合纳米纤维膜的局部FTIR光谱;(h)以相同质量混合的11-x系列纳米纤维膜的断裂伸长率曲线。
图3.不同质量比的PMIA/PAN混合物的(a)粘度和(b)电导率。
图4.(a)-(e)不同质量比的PMIA/PAN复合纳米纤维膜的SEM,(f)纤维直径分布,(g)断裂伸长率曲线和(h)孔径分布曲线。
图5.(a)不同质量比的PMIA/PAN复合纳米纤维膜的过滤效率和过滤阻力,(b)QF值以及(c)表面粗糙度。
图6.(a-e)不同温度处理后PMIA/PAN复合纳米纤维膜的SEM,(f)纤维直径分布,(g)FTIR光谱和(h)断裂伸长率曲线。
图7.不同温度((a)140℃,(b)160℃,(c)180℃,(d)200℃,(e)220℃)处理的PAN和PMIA/PAN复合纳米纤维膜的物理性质比较。
图8.(a)空气过滤之前之后纳米纤维膜的SEM图像;热处理后PMIA/PAN复合纳米纤维膜的过滤性能((c)过滤效率和过滤阻力,(d)QF值)。
