DOI: 10.3390/nano11051269
在本研究中,采用静电纺丝技术制备了掺杂有樟脑10磺酸(HCSA)并与不同聚合物(例如聚甲基丙烯酸甲酯(PMMA)和聚乙酸乙烯酯(PVAc))共混的聚苯胺(PANI)导电纳米纤维。利用扫描电子显微镜(SEM)和热重分析(TGA)表征了PANI共混纤维的形态和热稳定性。进行了广泛的研究,以了解共聚物对导电薄膜结构和表面性能的影响。测试了样品的电导率、比电容和电化学性能等主要电性能。结果表明,使用PVAc共聚物可以获得更好的垫子,其电导率值比PMMA系统高两个数量级。为了进一步改善这些共混毡的电化学特性,还制备了基于PANI/PVAc/氧化石墨烯和PANI/PVAc/氧化铁的杂化纤维,并对其进行了表征。所获得的垫子有望用于传感器、健康应用、智能设备和多功能纺织材料等诸多实际领域。

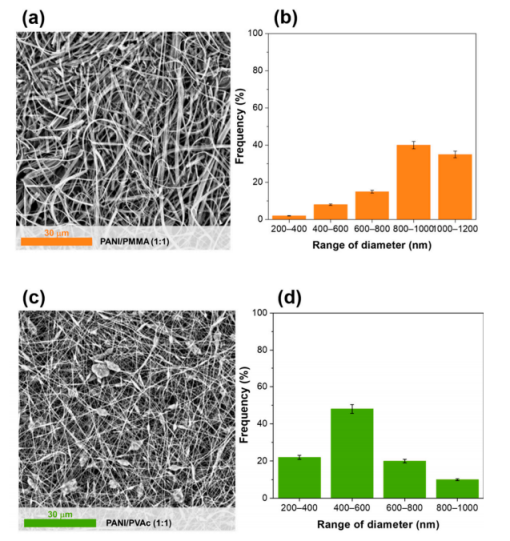

图1.(a,b)PANI/PMMA(1:1)纳米纤维的SEM图像和尺寸分布,以及(c,d)PANI/PVAc(1:1)纳米纤维的SEM图像和尺寸分布。
图2.不同电纺垫的DTG曲线:PANI、PMMA和PANI/PMMA(1:1)。

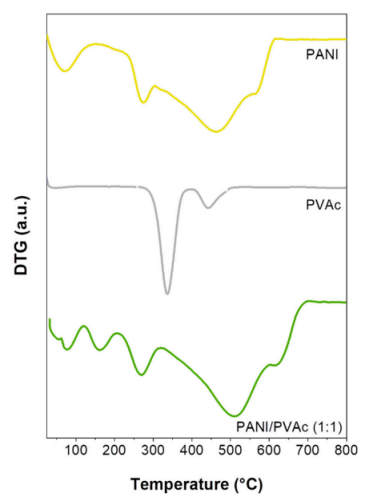

图3.不同电纺垫的DTG曲线:PANI、PVAc和PANI/PVAc(1:1)。

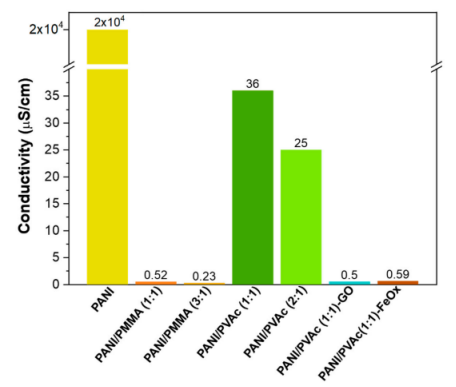

图4.静电纺丝垫的电导率。

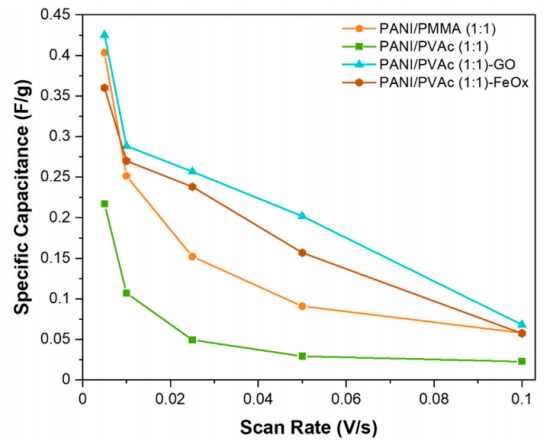

图5.电纺混合垫的比电容。

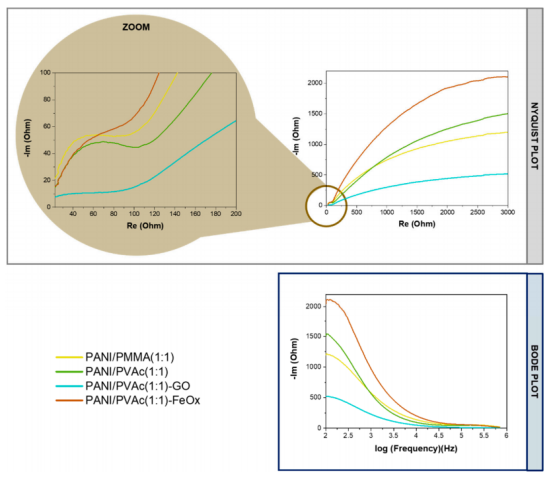

图6.电纺混合垫的阻抗谱:奈奎斯特和波特图。

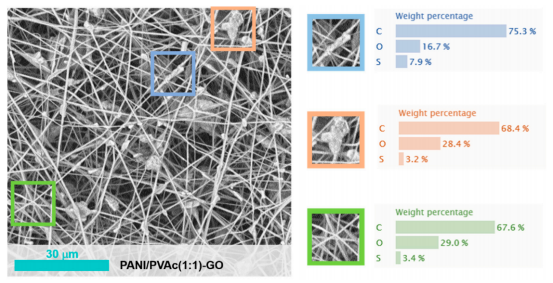

图7.PANI/PVAc(1:1)-GO的SEM图像和EDX分析。

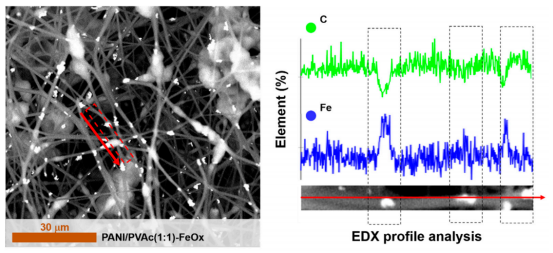

图8.PANI/PVAc(1:1)-FeOx的SEM图像和EDX分析。
