DOI: 10.1016/j.matchemphys.2021.124717

在本文中，研究者提出并制备了具有光活化导电各向异性的柔性各向异性导电膜。该薄膜由掺杂有光敏β型铜酞菁（Ⅱ）（Cu-Pc）的有序聚合物微纤维组成，通过静电纺丝技术制备而成。在黑暗条件下，该薄膜是全方位绝缘的。在光照射下，膜的导电各向异性被激活。微纤维长度方向上的光阻比暗阻低3个数量级，而微纤维长度方向上的光阻比薄膜表面正交方向上的光阻低2个数量级。此外，研究了Cu-Pc、PMMA和PEO的掺杂比例对薄膜性能的影响。新型光活化各向异性导电膜在柔性电子器件领域具有广阔的应用前景。

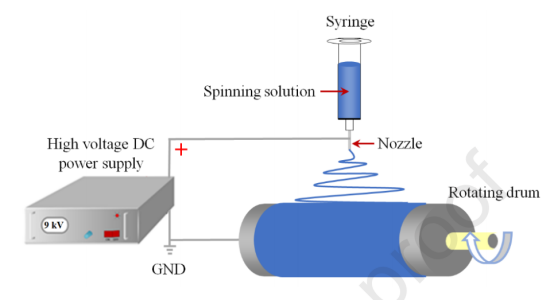

图1.静电纺丝装置示意图

图2.PMMA/Cu-Pc[1:5]超细纤维阵列膜，PEO/Cu-Pc[1:5]超细纤维阵列膜，PEO/PMMA/Cu-Pc[0.75:0.25:5]超细纤维阵列膜和纯Cu-Pc的X射线衍射图

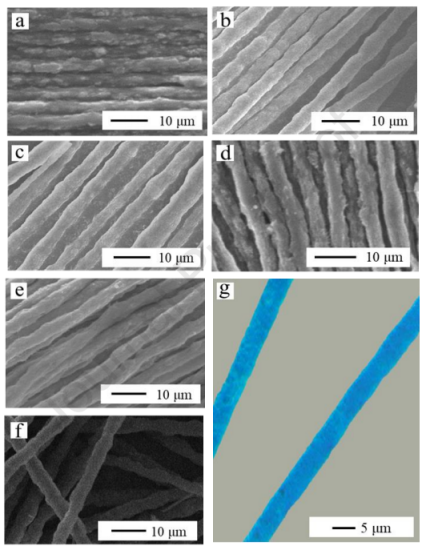

图3.PEO/Cu-Pc[1:5]超细纤维阵列膜（a），PMMA/Cu-Pc[1:5]超细纤维阵列膜（b），PEO/PMMA/Cu-Pc[0.25:0.75:5]超细纤维阵列膜（c），PEO/PMMA/Cu-Pc[0.5:0.5:5]超细纤维阵列膜（d），PEO/PMMA/Cu-Pc[0.75:0.25:5]超细纤维阵列膜（e）和超细纤维非阵列薄膜（f）的SEM图像；PEO/PMMA/Cu-Pc[0.75:0.25:5]超细纤维的光学显微镜照片（g）

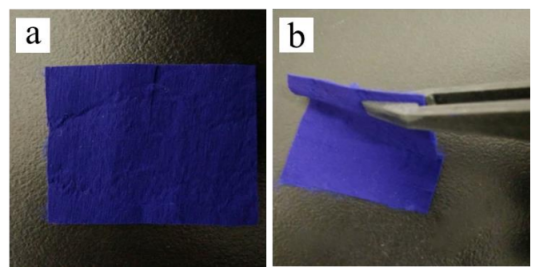

图4.PEO/PMMA/Cu-Pc[0.75:0.25:5]超细纤维阵列膜的照片：未弯曲状态（a），弯曲状态（b）

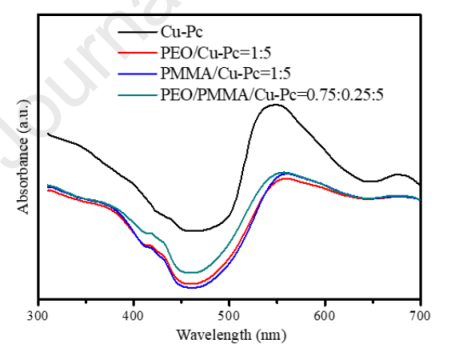

图5.Cu-Pc、PEO/Cu-Pc[1:5]超细纤维阵列膜、PMMA/Cu-Pc[1:5]超细纤维阵列膜和PEO/PMMA/Cu-Pc[0.75:0.25:5]超细纤维阵列膜的UV-Vis吸收光谱

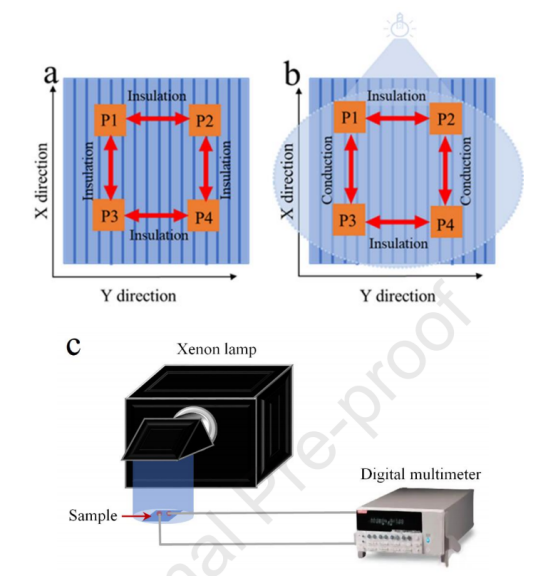

图6.超细纤维阵列膜在黑暗（a）和光照（b）环境中的特性图，以及照明和电测量装置的图示（c）

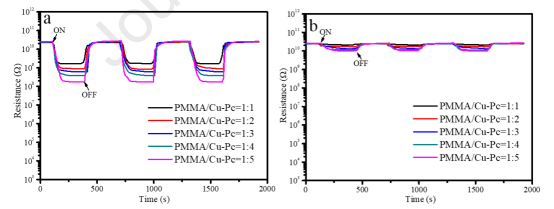

图7.PMMA/Cu-Pc超细纤维阵列膜沿X（a）和Y（b）方向的R-t曲线

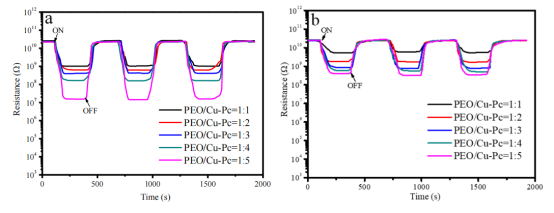

图8.PEO/Cu-Pc超细纤维阵列膜沿X（a）和Y（b）方向的R-t曲线

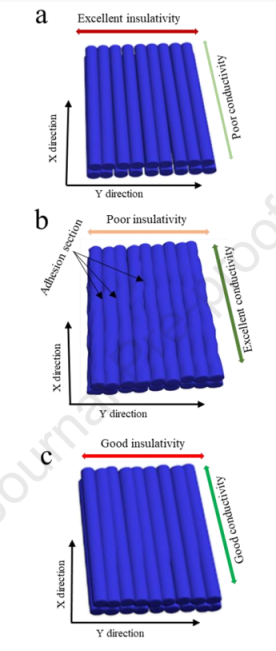

图9.PMMA/Cu-Pc超细纤维阵列膜（a），PEO/Cu-Pc超细纤维阵列膜（b）和PEO/PMMA/Cu-Pc超细纤维阵列膜（c）的结构和光电导性图示

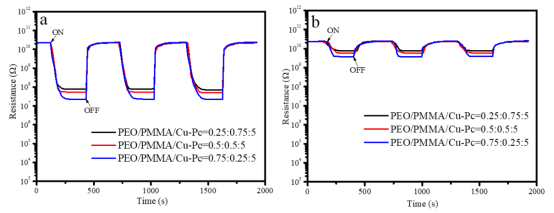

图10.PEO/PMMA/Cu-Pc超细纤维阵列薄膜沿X（a）和Y（b）方向的R-t曲线

图11.PEO/PMMA/Cu-Pc超细纤维阵列膜的TG-DSC曲线
