DOI: 10.1016/j.coco.2021.100758

近年来，开发有效的抗菌表面以及防止环境污染对于医疗器械和公共卫生产品至关重要。在本文中，研究者结合静电纺丝工艺和共混技术制备了多功能纳米纤维膜（PU-CNC-TiO2-CNFs-PDMS，PCTCP）。结果表明，超疏水复合纤维膜（PCTCP）具有优异的力学性能、高弹性、抗污染自清洁、高防漏能力和低细胞毒性。此外，光热和光动力特性使该纤维膜具有更好的杀菌性能，为其在医疗领域的应用提供了更多优势。溶血试验证明了该复合纤维膜具有超低毒性。最后，通过荧光共聚焦显微镜进行细胞成像，证实了纤维膜与L929细胞的超高相容性，并且PCTCP与斑马鱼的共培养进一步验证了该纤维膜作为生物医学材料的潜力。

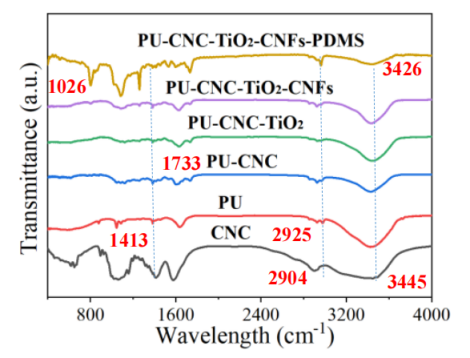

图1.PU、CNC、PU-CNC、PU-CNC-TiO2、PU-CNC-TiO2-CNFs和PU-CNC-TiO2-CNFs-PDMS纳米复合材料的FTIR光谱。

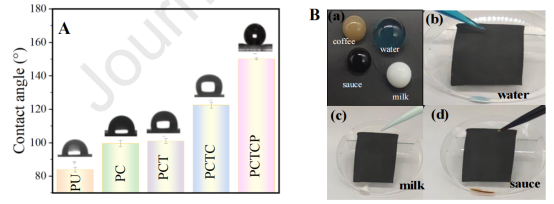

图2.不同膜组件和防污性能的接触角变化。

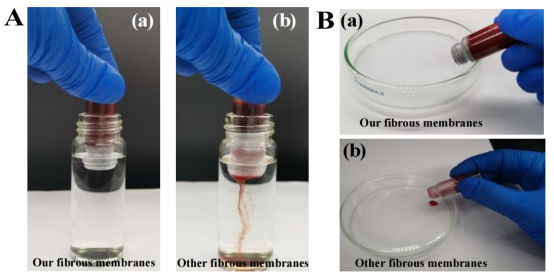

图3.改性纳米纤维膜的屏蔽能力，从而避免血液泄漏到水（A）或空气（B）中。

图4.复合纤维膜PCTCP的光催化性能。（a）罗丹明B溶液在不同时间（0-5h）暴露于光以及光与PCTCP的组合的吸收光谱；（b）时间与吸收的散点图。插图：在紫外可见光下溶液颜色的变化；（c）有机染料在PCTCP膜表面上的光催化降解机理。

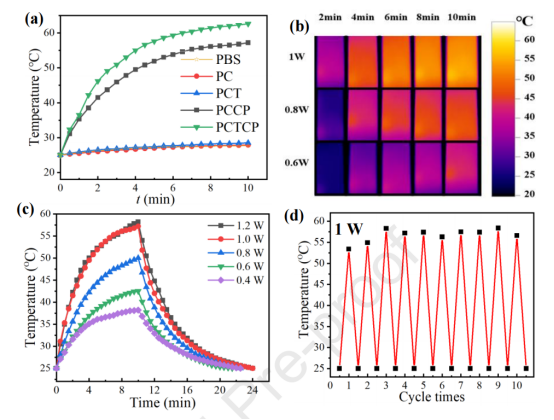

图5.复合纤维膜的光热性能。（a）不同纳米纤维膜组件在NIR辐照（808nm，1.0W/cm2）下的时间-温度曲线。PBS用作对照组。（b）在不同功率NIR辐射下复合纤维膜（PCTCP）的光热成像。（c）在NIR辐照下，复合纤维膜的表面温度与时间的关系。（d）重复开/关NIR辐照（808nm，1.0W/cm2）12个循环期间，PCTCP膜的温度变化。
