DOI: 10.1016/j.carbon.2021.04.051
设计一维(1D)磁性碳复合材料微波吸收器是满足当前高性能微波吸收(MA)材料需求的一种很有前途的策略。在这项工作中,采用简单的三步法成功制备了分层结构的Fe3O4/Fe@C@MoS2纳米纤维。通过静电纺丝技术和原位聚合,然后碳化并在H2/N2气氛中还原制备了一维Fe3O4/Fe@C纳米纤维。MoS2纳米片在1D Fe3O4/Fe@C纳米纤维表面上呈现不规则生长趋势,以形成花状结构。系统地研究了样品的形貌、组成和磁性。此外,比较了Fe3O4/Fe@C纳米纤维和Fe3O4/Fe@C@MoS2纳米纤维的电磁特性和MA性能。Fe3O4/Fe@C@MoS2纳米纤维的最小反射损耗(RLmin)在11.12GHz时可达到-53.79dB,并且在2.24mm的吸收体厚度下可实现4.4GHz的相应吸收带宽(RL<-10dB)。这项工作将静电纺丝技术与传统化学合成方法相结合,制备了一种新型一维核壳微波吸收器,为未来制备MA材料提供了一些启示。

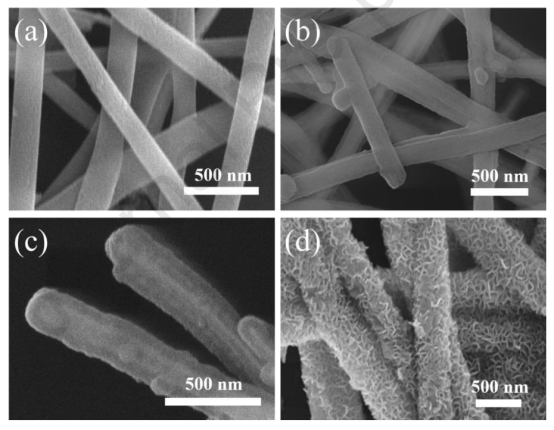

图1.Fe2O3纳米纤维(a),Fe2O3@PDA核壳纳米纤维(b),Fe3O4/Fe@C核壳纳米纤维(c)和分层Fe3O4/Fe@C@MoS2核壳纳米纤维(d)的SEM图像。

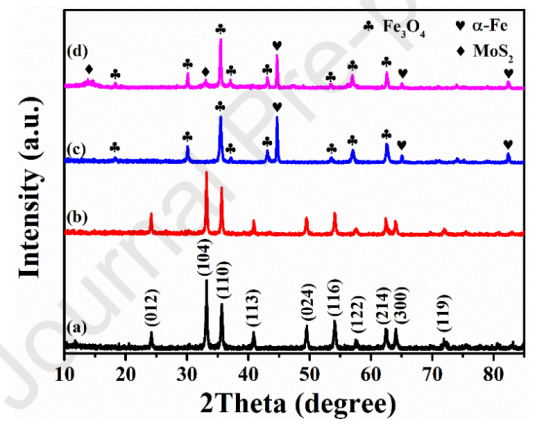

图2.Fe2O3纳米纤维(a),Fe2O3@PDA核壳纳米纤维(b),Fe3O4/Fe@C核壳纳米纤维(c)和分层Fe3O4/Fe@C@MoS2核壳纳米纤维(d)的XRD图谱。

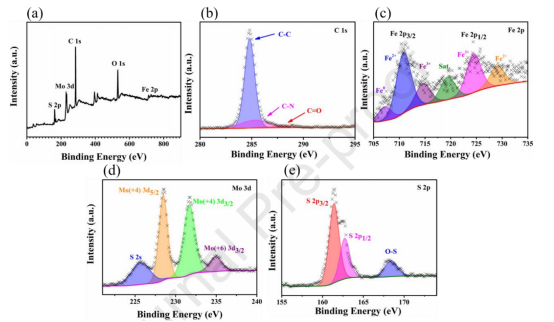

图3.XPS光谱:分层Fe3O4/Fe@C@MoS2核壳纳米纤维的宽扫描光谱(a),C1s光谱(b),Fe2p光谱(c),Mo3d光谱(d)和S2p光谱(e)。

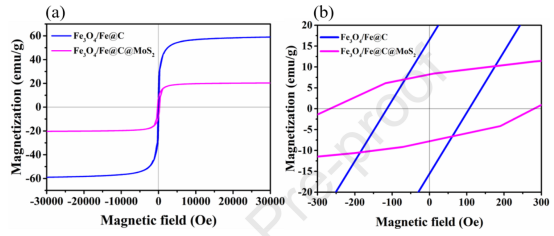

图4.Fe3O4/Fe@C核壳纳米纤维和分层Fe3O4/Fe@C@MoS2核壳纳米纤维的磁滞回线(a)和磁滞回线的放大图(b)。

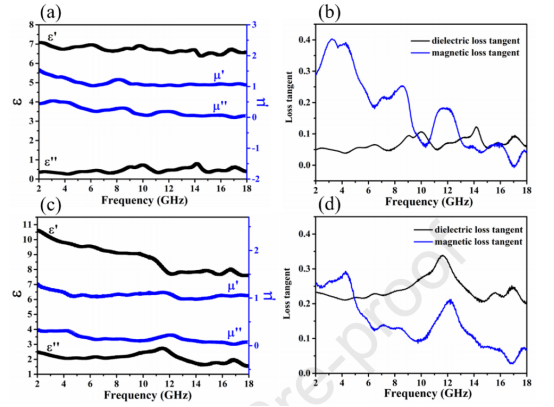

图5.Fe3O4/Fe@C核壳纳米纤维(a,b)和分层Fe3O4/Fe@C@MoS2核壳纳米纤维(c,d)的电磁参数和损耗角正切。
图6.不同厚度Fe3O4/Fe@C核壳纳米纤维(a,b,c)和分层Fe3O4/Fe@C@MoS2核壳纳米纤维(d,e,f)的RL曲线、3D RL图和3D RL投影。

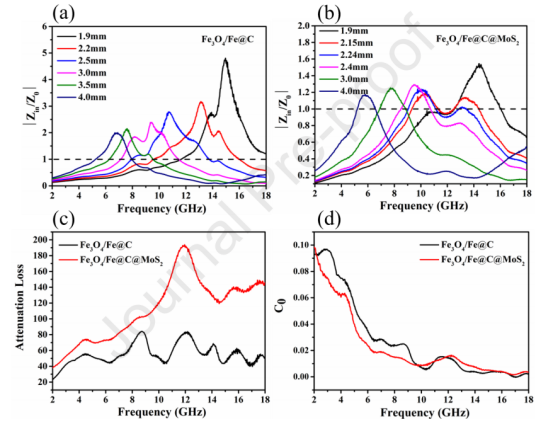

图7.Fe3O4/Fe@C核壳纳米纤维和分层Fe3O4/Fe@C@MoS2核壳纳米纤维的阻抗匹配|Zin/Z0|(a,b),计算出的衰减系数(c)和C0曲线。

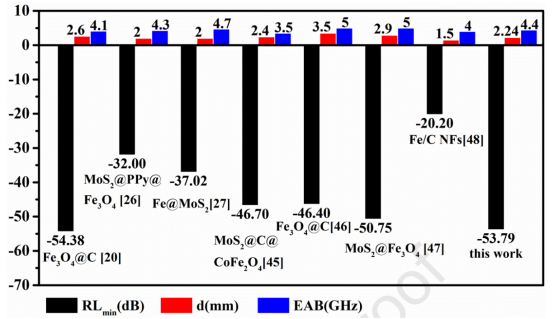

图8.Fe3O4/Fe@C@MoS2纳米纤维和报道的类似材料的MA性能比较。
