DOI: 10.1016/j.jmrt.2021.04.044
本研究利用静电纺丝技术制备了一种新型聚丙烯腈/二氨基乙二醛肟基纳米纤维,该纤维具有优异的化学机械性能,可作为去除Cr(VI)的有效吸附剂,且无二次污染。但是,这些非聚合物垫的热稳定性和降解性限制了其实际应用。不同二氨基乙二醛肟含量(%)的电纺丝聚丙烯腈纳米纤维的平均直径在70-85nm之间。采用DSC技术对所制备的聚丙烯腈/二氨基乙二醛肟纳米纤维的热稳定性进行了表征。通过非等温方法和热力学参数(ΔG#,ΔH#和ΔS#)确定了垫子的分解动力学参数。聚丙烯腈/二氨基乙二醛肟(30%)对Cr(VI)离子的最大吸附容量为348.7mg/g。进行20次吸附-解吸试验后,聚丙烯腈/二氨基乙二醛肟(30%)纳米纤维表现出优异的再生性能,超过73%的稳定解吸效率。与用于吸附Cr(VI)的复杂工业级化学品相比,本文提出的纳米纤维毡由一步静电纺丝工艺制备而成,在工业应用中极为成功,且价格低廉,无有害副产物。综上,聚丙烯腈/二氨基乙二醛肟(30%)是吸附Cr(VI)离子的合适材料。
图1.由乙二醛前体两步合成DAG。

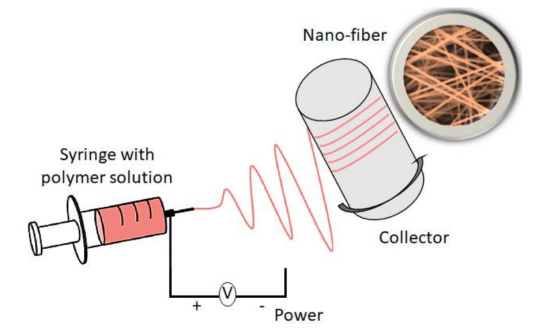

图2.静电纺丝装置示意图。

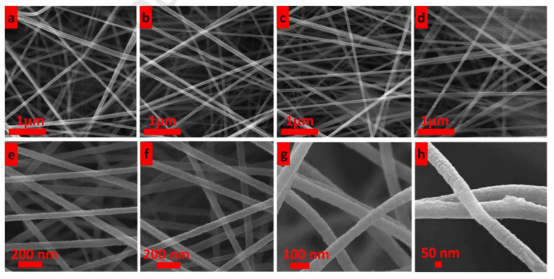

图3.所研究的电纺丝纳米纤维的SEM图像:(a)PAN,(b)DAG(10%),(c)DAG(15%),(d)DAG(20%),(e)DAG(25%)以及(f,g和h)DAG(30%)。
图4.(a)纯PAN,(b)纯DAG和(c)PAN/DAG(30%)的FTIR光谱。
图5.(a)纯PAN纳米纤维,(b)纯DAG,(c)PAN/DAG(10%),(d)PAN/DAG(15%),(e)PAN/DAG(20%),(f)PAN/DAG(25%)和(g)PAN/DAG(30%)纳米纤维的DSC热分析图,加热速率为9℃/min。
图6.在3、5、7和9℃/min的加热速率下,(a)纯PAN,(b)PAN/DAG(10%)和(c)PAN/DAG(30%)纳米垫的DSC热分析图。
图7.含10%、15%、20%、25%和30%DAG的PAN纳米纤维垫的抗张强度图。
图8.(a)pH,(b)初始Cr(VI)离子浓度,(c)吸附剂量和(d)吸附时间对吸附效率的影响。

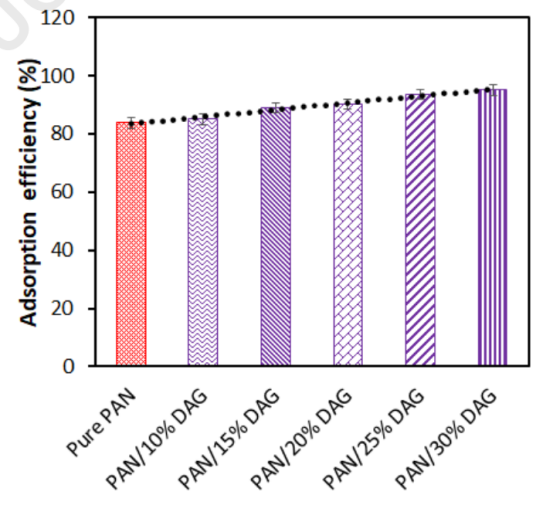

图9.不同DAG含量对吸附效率的影响。
图10.PAN和PAN/DAG(30%)纳米垫不同时间对Cr(VI)的吸附能力。
图11.通过Langmuir模型拟合(a)PAN纳米纤维和(b)PAN/DAG(30%)纳米纤维的Cr(VI)吸附等温线,通过Freundlich模型拟合(c)PAN纳米纤维和(d)PAN/DAG(30%)纳米纤维的Cr(VI)吸附等温线。
图12.循环吸附-解吸试验中PAN/DAG(30%)纳米垫的Cr(VI)解吸效率。
