DOI: 10.1007/s42242-021-00131-w

心血管疾病的高发病率导致临床应用对合成血管移植物的大量需求。通常将抗增殖药物负载到装置中，以在植入后达到理想的抗血栓形成效果。然而，这些常规药物的非选择性会导致血管重建失败，长期而言可能会导致潜在的并发症。为了解决这个问题，本研究通过静电纺丝技术构建了一种不对称膜。正如所预期的那样，仅从双层膜的一侧负载并有效释放一氧化氮（NO）。由于NO的扩散距离短，其对膜另一侧的影响可忽略不计，因此可以对两侧不同的细胞进行选择性调节。释放的NO促进了内皮细胞（ECs）的生长，超过了平滑肌细胞（SMCs），而在NO缺失的一侧，SMCs生长成多层。总体结构类似于天然血管，成片的ECs作为内层，多层SMCs对其起到支撑的作用。另外，该膜保留了ECs的正常功能，同时没有加剧炎症反应。本研究通过制备这种可以差异调节细胞行为的材料类型，为电纺丝膜在心血管领域（例如人造血管）的应用提供了一种新的见解。

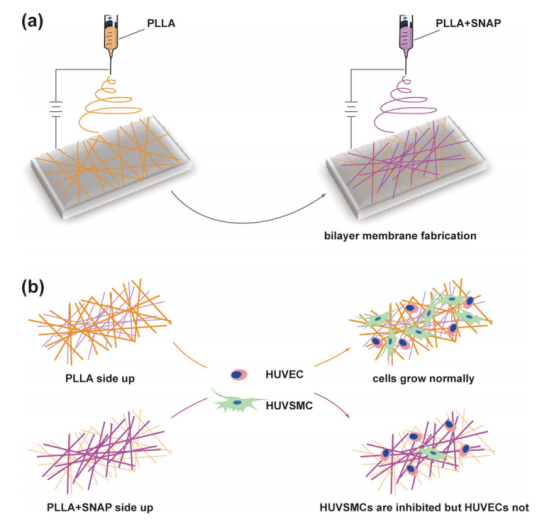

图1.实验方案设计。a.通过静电纺丝技术制备双层电纺膜；b.当在双层膜的两侧共培养HUVECs和HUVSMCs时，细胞在PLLA一侧正常生长；而在PLLA+SNAP一侧，HUVSMCs的生长明显受到抑制。但是，HUVECs仍然正常生长

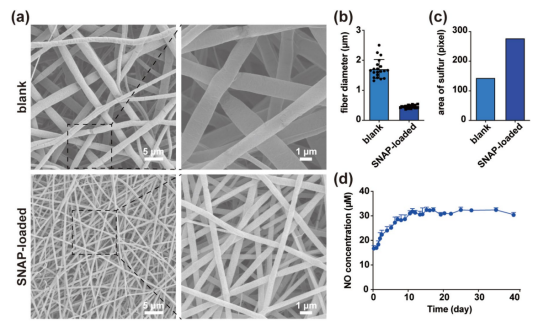

图2.电纺纤维膜的表征。a.静电纺丝纤维膜的SEM图像；b.纳米纤维的平均直径；c.根据EDS中硫元素分析的平均像素面积；d.SNAP负载静电纺丝纤维膜的NO释放特性

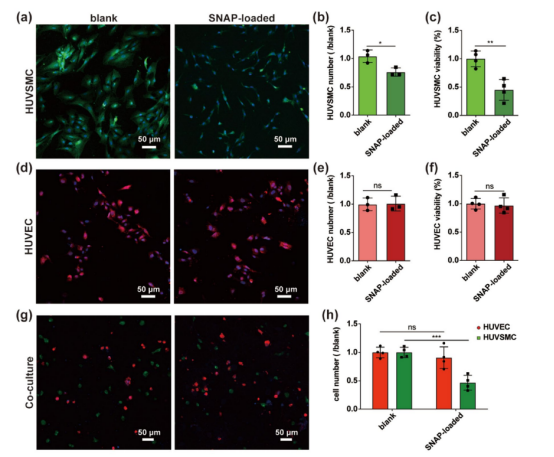

图3.电纺丝纤维膜对HUVEC和HUVSMC增殖的影响。静电纺丝膜对HUVSMC不同作用的免疫荧光图像（a）和统计图（b），c.HUVSMC在不同膜上的细胞活性。静电纺丝膜对HUVEC不同作用的免疫荧光图像（d）和统计图（e），f）HUVEC在不同膜上的细胞活性。HUVEC和HUVSMC共培养的免疫荧光图像（g）和统计图（h）（红色：HUVEC；绿色：HUVSMC；蓝色：核）

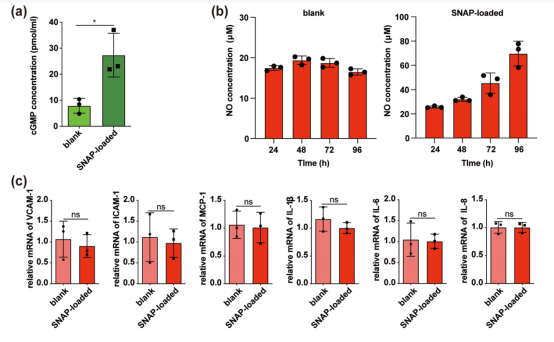

图4.静电纺丝纤维膜对HUVEC和HUVSMC功能的影响。a.在不同静电纺丝膜上，HUVSMC的cGMP浓度；b.HUVEC在不同静电纺丝膜上的NO释放量（左：空白膜上的HUVEC，右：SNAP负载膜上的HUVEC）；c.不同电纺丝膜上内皮细胞粘附分子和有害因子的相对mRNA表达

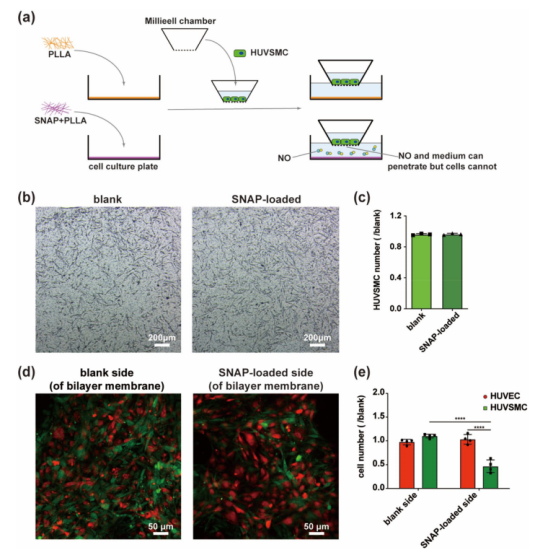

图5.双层电纺丝纤维膜对HUVEC和HUVSMC共培养的影响。a.Millieell小室实验设置方案：将HUVSMCs接种到Millieell小室中，将小室放入细胞培养板中，分离细胞和膜，但NO和培养基可以穿过膜的两侧。不同电纺丝膜上HUVSMC的光学显微镜图像（b）和统计图（c）。HUVEC和HUVSMC在双层电纺丝膜不同侧的免疫荧光图像（d）和统计图（e）（红色：HUVEC，绿色：HUVSMC）
