对药物递送的有效控制。另外，使用四轴纳米纤维的释药效果优于芯鞘纳米纤维和共混纳米纤维。这种四轴静电纺丝技术可实现混合物的共递送，在组织工程领域具有广阔的应用前景。

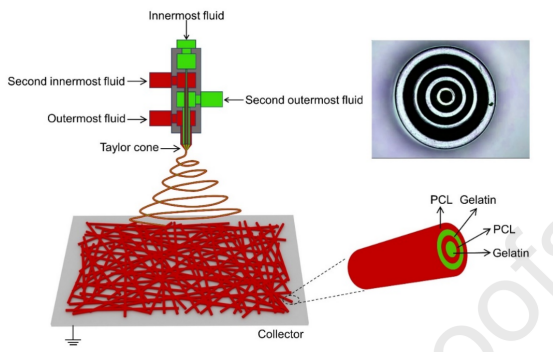

图1.四轴静电纺丝示意图。右上方的插图显示了同轴喷丝头的照片。

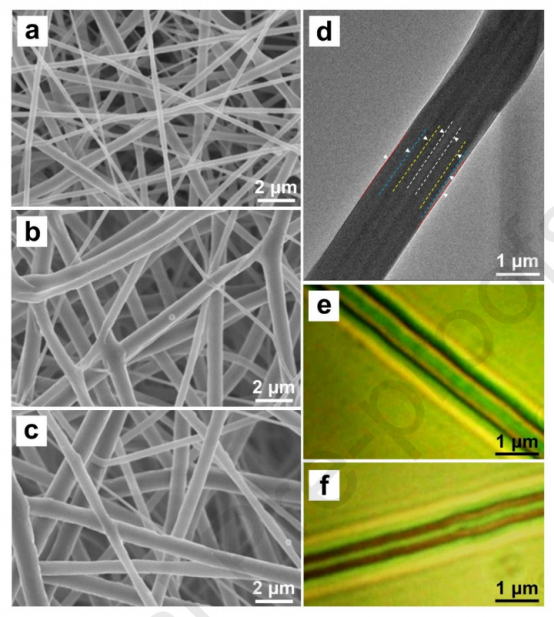

图2.分别由（a）1-NF，（b）2-NF和（c）4-NF组成的纳米纤维膜的SEM图像。（d）四轴纳米纤维的TEM图像和（e-f）光学显微照片。

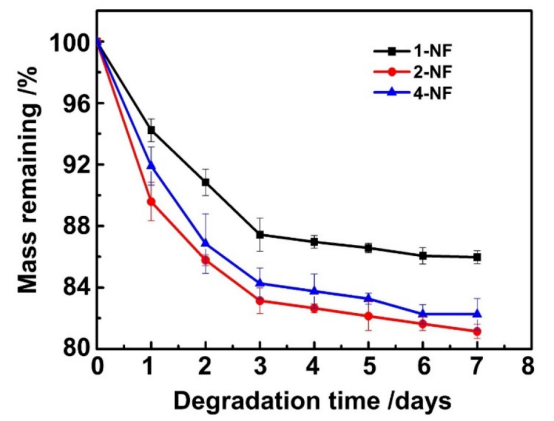

图3.体外降解7天后，不同类型纳米纤维膜的质量损失。

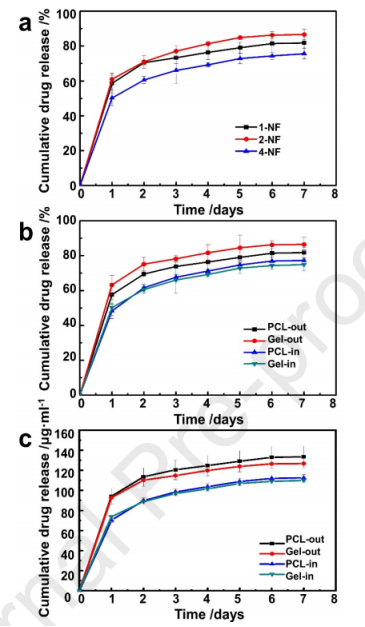

图4.由混合（1-NF），芯鞘（2-NF）和四轴（4-NF）纳米纤维组成的不同类型纳米纤维膜的药物累积释放百分比。当负载在纳米纤维膜的不同位置时，药物的累积释放（b）百分比和（c）浓度。

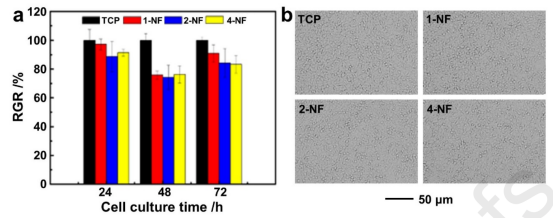

图5.通过在样品提取液中孵育L929细胞，对电纺纳米纤维膜进行体外细胞毒性评估。（a）孵育不同时间后L929细胞的RGR，以及（b）孵育72h后L929细胞的显微镜图像。

图6.（a）L929细胞在TCP和不同类型静电纺丝纳米纤维膜上培养不同时间后的O.D.值。（b）L929细胞在不同类型膜上增殖5天后的扫描电镜照片。

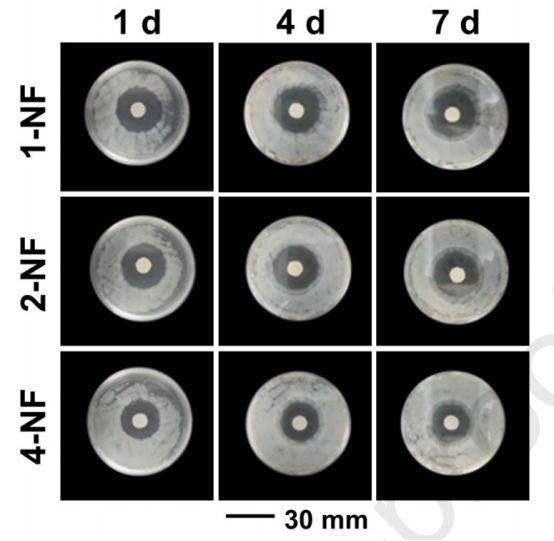

图7.孵育1、4和7天后，电纺纳米纤维膜对金黄色葡萄球菌抑菌圈的光学图像。
