DOI: 10.1016/j.molliq.2021.116228

本研究采用静电纺丝法制备了甲基硫菌灵/羟丙基-β-环糊精（TM/HPβCD）包合物纳米纤维。FT-IR、1H NMR和XRD光谱表明TM进入HPβCD腔，证实了TM/HPβCD包合物的形成。TGA结果表明，TM/HPβCD纳米纤维的热稳定性高于原始TM，并且相溶度测试表明HPβCD的加入提高了TM的水溶性。形态分析证实成功电纺丝制备了无珠均质纳米纤维。此外，溶解行为表明TM/HPβCD纳米纤维具有快速溶解特性。分子建模显示主客体分子有效结合。TM/HPβCD纳米纤维显示出比原始TM更好的抗真菌活性。简而言之，包合物纳米纤维的制备能够提高TM的水溶性、热稳定性和杀菌活性，为TM的应用提供了一种安全有效地方法，有利于减少TM对环境的破坏。

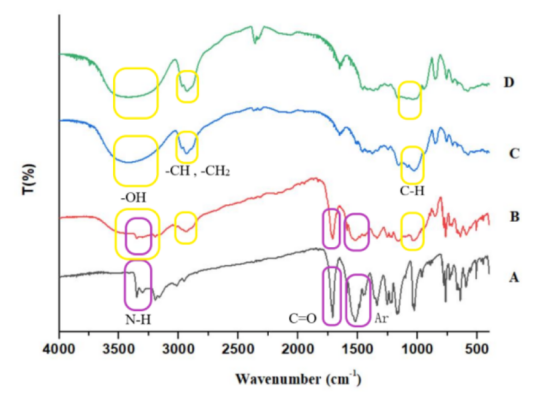

图1.TM（A），TM-HPβCD物理混合物（B），TM/HPβCD包合物纳米纤维（C），HPβCD（D）的FT-IR光谱。

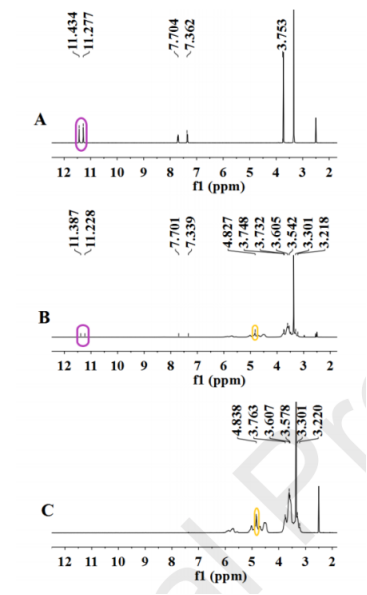

图2.1H NMR谱：TM（A），TM/HPβCD包合物纳米纤维（B），HPβCD（C）。

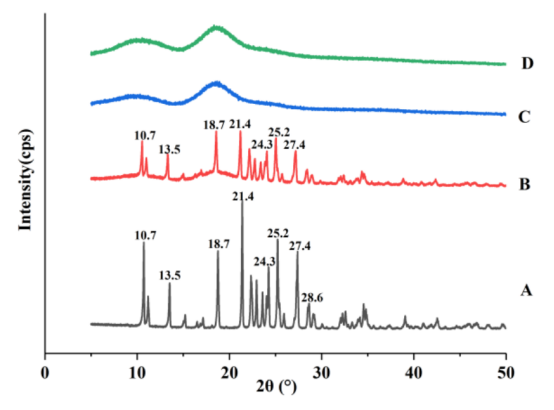

图3.XRD的结果：TM（A），TM-HPβCD物理混合物（B），TM/HPβCD包合物纳米纤维（C），HPβCD（D）。

图4.TM/HPβCD包合物纳米纤维的纤维直径分布和平均纤维直径（a），TM/HPβCD包含物纳米纤维的SEM（b）以及TM/HPβCD包合物纳米纤维的溶解行为（c）。

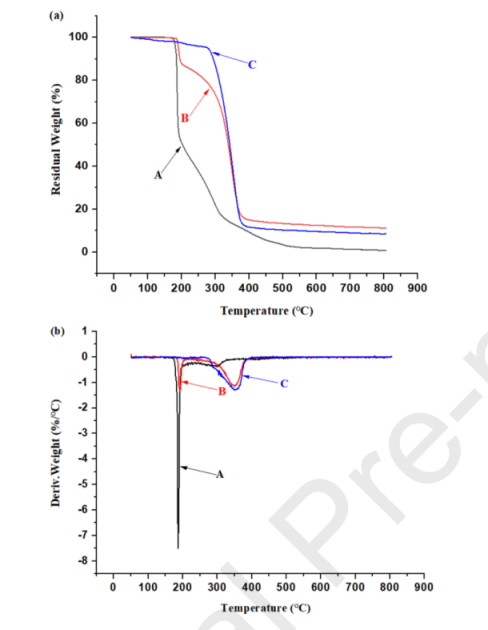

图5.TM（A），TM-HPβCD物理混合物（B），TM/HPβCD包合物纳米纤维（C）的TGA热分析图（a）和导数曲线（b）。

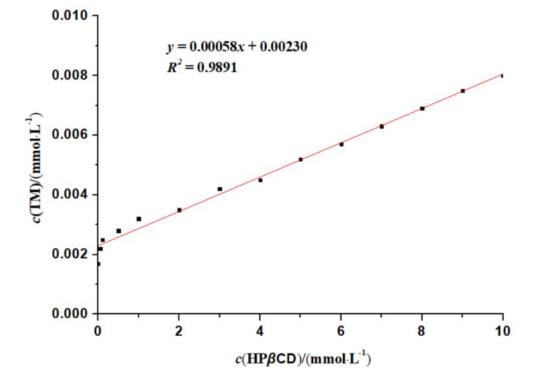

图6.TM在HPβCD中的相溶解度曲线。

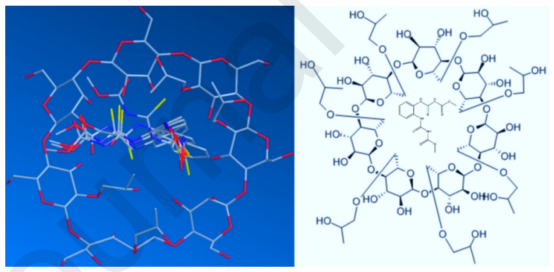

图7.TM和HPβCD的分子模拟。

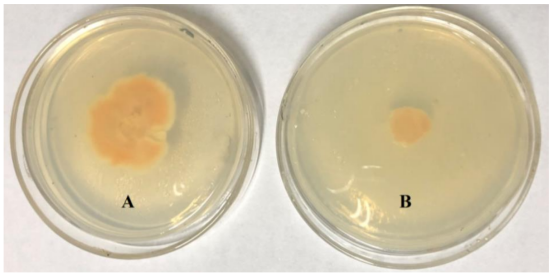

图8.TM（A）和TM/HPβCD包合物纳米纤维（B）对赤霉菌的杀菌活性。（CTM=0.10μg/mL）。
